Окончание табл. 5

ЛАБОРАТОРНАЯ РАБОТА № 3 ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНОГО ФЛЕГМОВОГО

ЧИСЛА РЕКТИФИКАЦИОННОЙ КОЛОННЫ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

ЦЕЛЬ РАБОТЫ

При выполнении данной лабораторной работы студент должен:

–изучить конструкцию и основные элементы ректификационной колонны;

–практически ознакомиться со способами определения оптимального флегмового числа по методам РТМ и числа единиц переноса (метод Плановского).

51

ВВЕДЕНИЕ

Во многих отраслях промышленности возникает проблема получения разнообразных продуктов в практически чистом виде путем разделения их жидких смесей (в производствах органического синтеза, полимерных и полупроводниковых материалов, пищевых продуктов), а также для получения чистых газов из сжиженных газовых смесей (кислорода и азота, при разделении воздуха, углеводородных смесей и т.д.).

Получение чистых компонентов может быть осуществлено с помощью ректификации – термического процесса разделения растворов жидкостей на компоненты путем испарения за счет возвращения в аппарат части получаемого продукта для осуществления многократного тепломассообмена между парами и жидкостью, движущимися противоточно.

Процесс разделения компонентов проводится в ректификационной колонне (РК), назначение которой заключается в развитии процесса контакта фаз и создании условий благоприятных для эффективного массообмена между материальными потоками. В большинстве случаев применяются установки непрерывного действия. Принципиальная схема такой установки приведена на рис. 5.

Для обеспечения непрерывности процесса происходит подача исходной смеси с определенным расходом, так же как и постоянный отбор дистиллята. Для снижения тепловых потерь производится предварительный подогрев исходной смеси за счет тепла кубового остатка в подогревателе 1, затем смесь доводится до температуры кипения за счет тепла греющего пара в подогревателе 2.

В общем случае ввод исходной смеси в колонну осуществляется в среднюю часть на тарелку 3, называемую питательной тарелкой или тарелкой ввода.

52

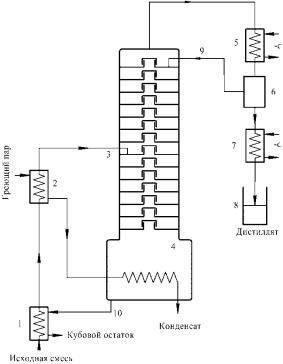

Рис. 5. Ректификационная установка непрерывного действия

Часть колонны ниже тарелки ввода называется исчерпывающая часть, выше тарелки ввода – укрепляющая. В зависимости от назначения колонны она может быть полной, т.е. иметь и исчерпывающую и укрепляющую части, либо неполной, когда одна из частей отсутствует. В этом случае ввод исходной смеси производится под нижнюю тарелку для укрепляющей части, либо на самую верхнюю тарелку для исчерпывающей части.

Стекая вниз по колонне, жидкость взаимодействует с поднимающимся вверх паром, образующимся при кипении кубовой жидкости в кипятильнике 4.

53

Основной отличительной особенностью ректификационной установки (РУ) является то, что для проведения ректификации они должны быть снабжены соответствующей теплообменной аппаратурой (кипятильником, подогревателями, дефлегматором, конденсатором).

В большинстве случаев нагрев и испарение смеси в РУ ведется «глухим» водяным паром, т.е. без непосредственного контакта пара и жидкости. Обогрев «острым» паром (с непосредственным контактом) ведется только в установках для перегонки высококипящих компонентов в смеси с водяным паром. Применение дымовых газов, различных высокотемпературных теплоносителей, электрических нагревателей не нашло применения вследствие сложности эксплуатации. Для обеспечения образования восходящего по колонне пара используют различные по конструкции кипятильники. Они могут быть встраиваемыми и выносными. Выносные кипятильники (вертикальные и горизонтальные) на практике получили большее применение в связи с более легким ремонтом и обслуживанием. Они обычно располагаются ниже колонны для улучшения естественной циркуляции кубовой жидкости.

Начальный состав пара примерно равен составу кубового остатка, т. е. обеднен низкокипящим компонентом. В результате массообмена с жидкостью пар обогащается низкокипящим компонентом (НКК). Для более полного обогащения верхнюю часть колонны орошают в соответствии с заданным флегмовым числом жидкостью (флегмой) 9 состава, которая получается в конденсаторе-дефлегматоре 5 путем частичной конденсации пара, выходящего из колонны, и последующего разделения паровоздушной смеси в сепараторе 6. Дефлегматоры обычно устанавливают выше верхней точки колонны, чтобы флегма самотеком поступала в колонну. При значительной высоте колонны дефлегматор располагают внизу, для подачи же флегмы приходится использовать специальный насос. Существуют конструкции РУ, в которых дефлегматор встроен в верхнюю часть колонны, на выходе же из колонны пары в количестве, равном количеству дистиллята.
