7.4.11.Сдача и приемка трубопроводов в эксплуатацию

Перед сдачей и приемкой трубопроводов в эксплуатацию окончательно проверяют выполнение всех строительных, монтажных и специальных работ, а также наличие монтажной технической документации на выполненные работы.

Технологические трубопроводы сдают в эксплуатацию одновременно с промышленными установками, агрегатами, цехами и другими объектам, к которым они относятся.

Межцеховые трубопроводы, обслуживающие несколько объектов, можно сдавать самостоятельно по окончании всех относящихся к ним строительных, монтажных и специальных работ.

При сдаче в эксплуатацию технологических трубопроводов на условное давление до 10 МПа монтажная организация обязана представить заказчику следующую техническую документацию: акты проверки внутренней очистки трубопроводов; паспорта на арматуру и акты испытания трубопроводной арматуры (если оно проводилось: акты на укладку патронов, журналы сварочных работ (для трубопроводов I и II категорий); акты испытания трубопроводов на прочность и плотность; акты промывки и продувки трубопроводов; акты дополнительного пневматического испытания трубопроводов на плотность; акты готовности траншей и опорных конструкций к укладке трубопроводов; заключение о качестве сварных соединений; протоколы механических испытаний сварных образцов, сертификаты на трубы и сварочные материалы; списки сварщиков участвовавших в сварке трубопроводов, с указанием номера удостоверения и клейма; исполнительные схемы трубопроводов (для трубопроводов I категории); акты на предварительную растяжку (сжатие) компенсаторов.

Для регистрации трубопровода пара и горячей воды монтажная организация представляет в местные органы Госгортехнадзора: паспорт трубопровода, содержащий данные о его характеристике, рабочих параметрах, результатах освидетельствования и др.; свидетельство о качестве изготовления узлов трубопроводов; свидетельство о качестве монтажа трубопроводов; аксонометрическую схему трубопровода.

Свидетельство о качестве изготовления узлов и монтажа трубопроводов; паспорта арматуры; сертификаты на применяющиеся при, монтаже электроды; удостоверения и данные о результатах проверки электросварщиков; данные о результатах испытаний пробных образцов сварных стыков; журнал термообработки сварных стыков из легированной стали; протокол испытания сварных стыков неразрушающими методами контроля; журнал измерений диаметров паропроводов для наблюдения за ползучестью металла; журнал фиксации оси трубопровода; журнал исходных измерений положения паропровода по реперам термического перемещения.

7.5.Насосные станции

Эксплуатация технологических трубопроводов невозможна без использования насосных станций, которые являются важнейшими объектами нефтебазы и предназначены для внутрибазовых перекачек нефти и нефтепродуктов из одной группы резервуаров в другую, для налива и слива железнодорожных и автомобильных цистерн и наливных судов.

Насосные станции могут быть стационарными и передвижными.

Стационарные насосные станции наиболее распространены и по своему положению относительно поверхности земли могут быть наземными, полуподземными и подземными.

Оборудование стационарных насосных станций, включающих насосы с трубопроводной обвязкой, задвижки, обратные клапаны, перепускные устройства, двигатели для привода насосов с пусковыми и защитными устройствами, КИП и систему управления размещаются, как правило, в зданиях, сооружаемых в соответствии с требованиями СНиП II. 106-79 и оборудованных средствами противопожарной защиты, вентиляцией, освещением и отоплением. Если число основных рабочих насосов (не считая резервных и вспомогательных) на насосной станции не более пяти для нефтебаз I и II категорий и не более десяти для нефтебаз III категория, то задвижки системы управления для переключения технологических трубопроводов, собранные в блоки (манифольды), разрешается размещать в одном помещении с насосами.

При размещении задвижек системы управления вне здания насосной их следует устанавливать не ближе 1 м от глухой стены насосной и 3 м от стены с оконными или дверными проемами. На всасывающих и нагнетательных трубопроводах, подходящих к насосной станции, необходимо устанавливать также аварийные задвижки на расстоянии 1050 м от здания насосной.

Конструктивно здания стационарных насосных станций выполняют с раздельной или совместной установкой насосов и электродвигателей. Совместную установку применяют при взрывозащищенном исполнении электродвигателей, пригодных для эксплуатации в помещениях класса В-1а. Во всех остальных случаях помещения насосов и электродвигателей разделяются капитальной стеной с исковыми устройствами для промежуточных валов.

Стационарные насосные станции обычно располагают в наиболее низких местах площадки нефтебазы, чтобы улучшить всасывания насосов.

Плавучие насосные станции применяют на прибрежных нефтебазах расположенных на берегах рек и озер с большим колебанием уровня воды. В этих условиях береговые насосные станции могут откачивать нефтепродукты из нефтеналивных судов при низких горизонтах воды. Применение плавучих насосных станций, смонтированных на баржах или понтонах, пришвартованных к борту нефтеналивного судна, позволяет производить перекачку независимо от уровня в водоеме.

Плавучие насосные станций оборудуют, как правило, грузовыми насосами для выкачки нефтепродуктов, зачистными насосами для зачистки танков нефтеналивного судна, балластные насосы – для заполнения водой и опорожнения балластных отсеков (танков) и пожарными насосами. С береговыми трубопроводами плавучие насосные станции соединяются при помощи гибких шлангов или трубопроводов с шаровыми соединениями.

Морские и речные танкеры выгрузку нефтепродуктов производят собственными насосными установками.

Передвижные насосные установки монтируются на шасси автомашин и прицепов и служат для перекачки нефтепродуктов на временных складах горючего, для временной замены вышедших из строя стационарных насосных станций, для сбора разлившегося продукта при авариях трубопроводов и резервуаров.

Привод насосов на передвижных насосных установках может осуществляться от электродвигателя, подключаемого в энергосеть нефтебазы.

Основным оборудованием насосных станций являются насосы и привод к ним. К вспомогательному оборудованию относятся системы для подачи масла к узлам трения, охлаждения, пожаротушения, вентиляции, подачи сжатого воздуха к приборам и устройствам управления.

Для перекачки нефтепродуктов и нефтей используются центробежные, поршневые и шестеренчатые насосы. Область применения насосов каждого из указанных типов определяется вязкостью перекачиваемого продукта, требуемой подачей насоса и другими условиями перекачки.

Наибольшее распространение получили центробежные и поршневые насосы.

Центробежные насосы отличаются небольшой массой и простотой эксплуатации.

При монтаже обвязочных трубопроводов центробежных насосов большое значение имеет правильная установка всасывающих трубопроводов, исключая образование воздушных мешков. Особенно ваяно правильно установить горизонтальные линии всасывающих трубопроводов, на которых не должно быть участков, расположенных выше, чем верхняя точка всасывающего штуцера насоса. Всасывающие трубопроводы должны быть смонтированы таким образом, чтобы воздух не мог скапливаться в трубопроводе (рис. 7.29).

Поршневые насосы используют на насосных станциях для перекачки высоковязких нефтепродуктов, а также газожидкостных смесей, образующихся, например, при зачистке резервуаров.

В настоящее время для перекачки высоковязких нефтепродуктов наряду с поршневыми применяют и винтовые насосы, которые могут соединяться с электродвигателями без промежуточных редукторов. Бинтовые насосы выпускают подачей 2500 м3/ч и давлением до 20 МПа при КПД до 6080%.

Технические показатели насосов приведены в табл. 7.107.14.

а б

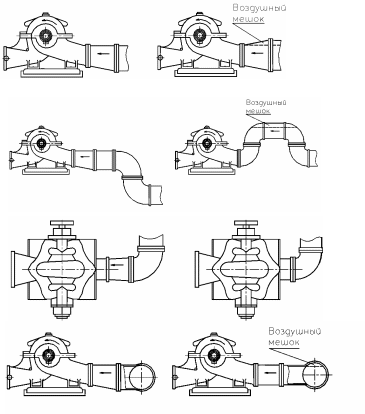

Рис. 7.29. Схемы подключения всасывающих линий трубопроводов центробежного насоса:

а – правильное; б – неправильное

Таблица 7.10

Технические характеристики нефтяных насосов

Насос

Q, м3

H, м

Hs, м

КПД, %

Дн, мм

n , мин-1

Nдв, кВт

Масса, кг

насоса

агрегата

8НД 6х1

190

90

6,0

65

265

2950

55÷100

330

1680

175

75

5,7

65

245

160

65

5,5

58

225

8НД 9х2

210

94

5,0

67

200

2950

75÷160

878

2935

200

84

5,0

66

190

600÷400

35÷42

3,8÷6,5

79÷78

525

960

110

735

2150

500÷400

33÷36

5,5÷6,5

80÷79

500

960

250

735

3438

500÷400

28÷32

5,5÷6,5

80÷79

470

960

160

750

720÷540

89÷94

1,4÷4,0

-

525

1450

75

750

720÷540

76÷84

1,4÷4,0

500

1450

55

750

720÷540

67÷74

1,4÷4,0

47

1450

75

750

10НД 6х1

450

58

5,4

81

435

2950

40÷312

765

2325

435

54

5,5

420

410

49

5,8

400

390

44

6,0

380

370

39

6,2

360

360

37

6,2

348

12НДС-НМ

1000÷650

24÷30

36316,0

88

460

960

55÷250

1150

3858

900÷600

22÷27

6,0

83

430

960

900÷720

18÷21

6,0

83

400

960

1260÷900

64÷70

3,6÷5,0

88

460

1450

1260÷900

44÷51

3,6÷5,0

89

400

1450

1260÷900

55÷60

3,6÷5,0

88

430

1450

14НДСН

1260÷900

37÷42

5,0

8785

540

960

110÷160

1554

4742

1260÷900

32÷37

5,0

85

500

1080÷800

32÷33

5,0

8884

480

4Н 5х2

55

106

3,5

62

220

7÷55

350

1170

52

94

208

47

80

194

42

68

180

Таблица 7.11

Технические характеристики консольных насосов для перекачки жидкостей =1000 кг/м3, =10-6 м2

Насос

Q,

м3

Н,

м

КПД,

%

h

(±0,5),

м

Nдв,

кВт

Диаметр и ширина рабочего колеса Dн/D, мм

а

б

в

г

НК 35/50

35

50

55

2,8

413

245/5,91

225/6,3

210/6,6

195/6,85

НК 35/80

35

80

52

2,8

522

245/11,8

232/12,3

218/12,8

202/13,4

НК 65/50

65

50

63

3,1

517

НК 65/80

65

80

60

3,1

730

НК 120/50

120

50

72

4,0

730

НК 120/80

120

80

70

4,0

1055

245/10,3

232/11,08

215/12,5

195/15,1

НК 360/50

360

50

76

4,8

1390

НК 360/80

360

80

75

4,8

22132

250/29,6

235/32,6

225/35,4

210/40,6

НК 600/50

600

50

80

5,8

30132

НК 600/80

600

80

80

5,8

40200

НК 1000/80

1000

50

82

5,0

40200

НК 1000/80

1000

80

82

5,0

75315

НК 1600/50

1600

50

84

6,0

75315

НК 1600/80

1600

80

84

6,0

110500

Таблица 7.12

Технические характеристики центробежных насосов

(tпр<90 оС, v<10-4 м2/с)

Насос

Q,

м3

Н,

м

Hн,

м

Nн,

кВт

КПД,

%

hдоп,

м

Габариты, мм

Масса,

кг

Масса насоса,

кг

l

h

Д 200-95 (4НДв)

200

95

280

85

70

6,5

1905

670

795

1063

210

100

23

10

70

3,5

1905

799

845

1207

250

Д 320-70 (6НДс)

320

70

242

90

78

6,0

1674

746

796

898

270

Д 200-36 (5НДв)

200

36

350

35

72

5,5

1905

966

892

1225

370

Д 320-50 (6НДв)

320

50

405

76

76

4,5

2545

1060

1130

2871

620

Д 520-65 (10НДв)

500

65

465

135

76

5,5

Д 630-90 (8НДв)

630

90

525

265

75

6,5

2645

1170

1200

3273

880

500

36

94

75

6,0

Д 800-57 (12Д-9)

800

57

432

177

82

4,0

Д 1250-65 (12НДс)

1250

65

460

314

86

6,0

Д 1250-125 (14Д6)

1250

125

625

620

76

4,5

Д 1600-90 (14НДс)

1600

90

540

500

87

7,0

3160

1250

1220

4922

1710

1000

40

148

87

4,0

2800

1418

1282

3060

Д 2000-21 (16НДс)

2000

21

460

150

86

5,0

2800

1418

1282

3066

1500

1250

14

460

100

86

3,0

2782

1485

3381

1630

Д 2500-62 (18НДс)

2500

60

700

500

87

7,5

3557

2080

1615

7862

2480

2000

34

87

7,0

3685

1760

1785

7050

2940
