Зачастую, согласно конструкции ГС предусматривается спуск в кровлю пласта технической колонны. В этом случае добор зенитного угла до 90º в продуктивном пласте осуществляется другой компоновкой, чем при проводке скважины на участке 4а, и обеспечивающей на участке 4б искривление по радиусу R3. В этом случае:
,
,
,
Пример расчета
Hп = 1960 м, Hкр = 1950 м, A = 750 м, lг = 300 м, hв = 330 м.
Интервал установки ЭЦН 1300–1400 м.
Конструкция скважины:
– направление Dн = 324 на глубину 30 м, Dд = 394 мм;
– кондуктор Dк = 245 мм на глубину 300 м, Dд = 295 мм;
– техническая колонна Dтк = 168 мм на глубину 1950 м, Dд = 215,9 мм;
– потайная колонна Dх = 127 мм, Dд = 146 мм.
Набор зенитного угла (ЗУ) предполагается начать с глубины 330 м, т.е. hв = 330 м. На первом участке набора ЗУ предполагается использовать ТО2-195, на втором участке набора ЗУ:
– при бурении под техническую колонну ДР 195;
– при бурении под потайную ДР 127.
ТО2–195 обеспечивает радиус искривления:
Поскольку получаемая этим отклонением интенсивность искривления i = 57,3/R = 0,24 град/м больше максимально допустимой i = 0,15 град/м, используем компоновку Д 215,9 + К 215 + ШО 195 + ТСШ1-195 (l1 = 2,8 м; l2 = 17,3 м; γ = 1,5º).
Расчет показывает, что эта компоновка обеспечивает искривление ствола радиусом R = 450 м (i = 1,28 град/10 м). Таким образом,R1 =450 м.
Для ДР 195 (l1 = 3,6 м; l1 + l2 = 8,25 м; γ = 1,5º), R2 = 180 м.
Для ДО 127 (l1 = 2,7 м; l1 + l2 = 6,1 м; γ = 1,5º), R3 = 135 м.
Найдем угол входа в пласт
,
,
,
,
,
1-й участок:
.2-й участок:
,
,
.3-й участок:
,4а-й участок:
,
,
.Итого по кровле пласта:
,

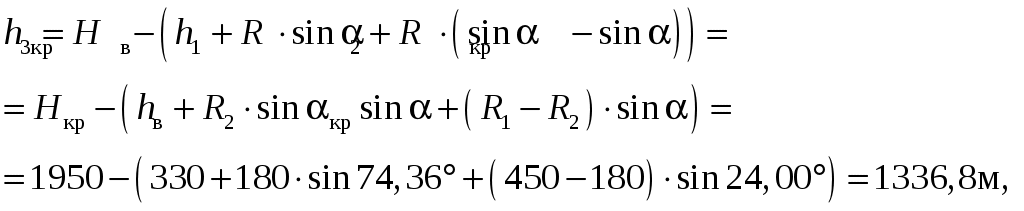

.4б-й участок:
,
,
.5-й участок:
,
,
.
Итого по скважине:
,
,
.
После чего заполняем табл. 25.
Таблица 25
Продолжение таблицы 25
ТС — телесистема

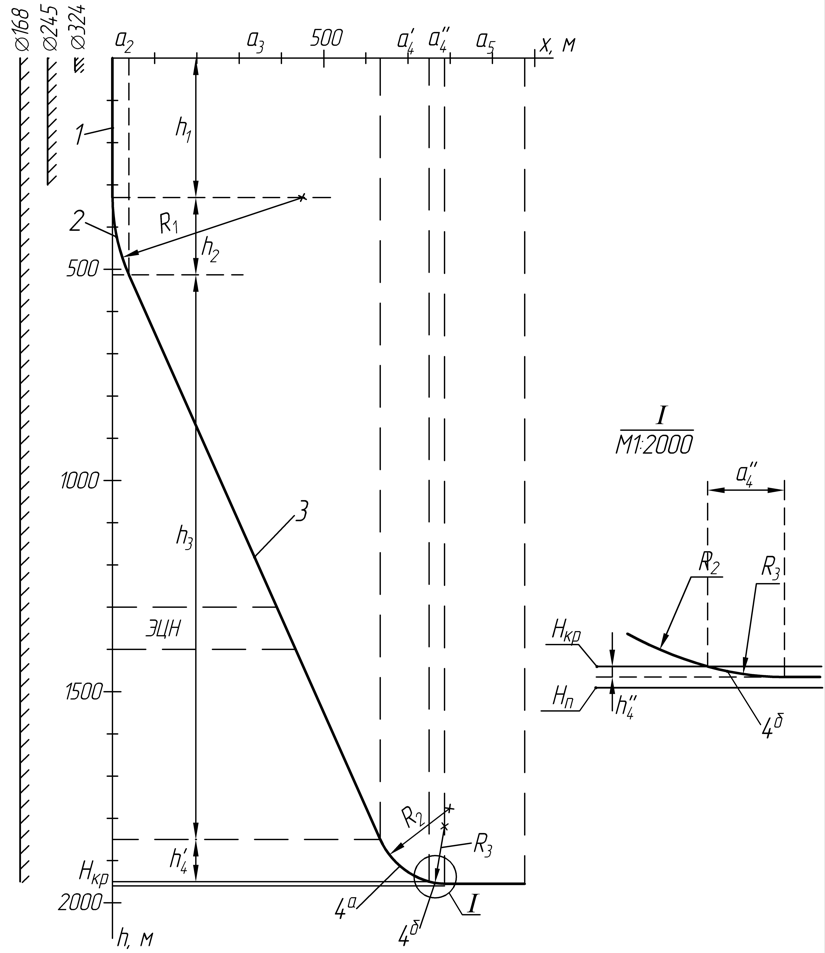

Рисунок 13 — Схема профиля скважины с горизонтальным окончанием
.Итого по скважине:
, , .После чего заполняем табл. 25.
Таблица 25
| № участка | ai, м | hi, м | li, м | Применяемая компоновка |
| 1 | 2 | 3 | 4 | 5 |
| 1 | 0 | 330 | 330 | 0–30 м: Д 394; УБТ 30–300 м: Д 295,3; 3ТСШ1-240; Ц; УБТ 178–50 м; БТ 300–330 м: Д 215,9; 3ТСШ1-195; УБТ 178-50 м |
| 2 | 38,9 | 183,0 | 188,5 | Д 215,9; К 215; ШО 195; 2ТСШ1-195; НУБТ; БТ |
| 3 | 595,2 | 1336,8 | 1463,4 | Д 215,9; Ц 210–212; 3ТСШ1-195; УБТ; БТ или Д 215,9; К 215,4; Ц 212; 3ТСШ1-195; УБТ; БТ |
| 4а | 116,0 | 100,1 | 158,2 | Д 215,9; К 215,9; ДР 195 (γ=1,5°); ТС; БТ |
Продолжение таблицы 25
| 1 | 2 | 3 | 4 | 5 |
| Итого по кровле пласта | 750,1 | 1949,9 | 2140,1 | |
| 4б | 36,4 | 5,0 | 36,8 | Д 146; К 146; ДР 127; ТС; БТ |
| 5 | 263,6 | 0 | 263,6 | Д 146; К 146; ДР 127; ТС; БТ |
| Итого по скважине | 1050 | 1954,9 | 2440,5 | |
ТС — телесистема
Рисунок 13 — Схема профиля скважины с горизонтальным окончанием
2.5.2 Устье не лежит в плоскости горизонтального ствола
Чаще всего конфигурация таких стволов состоит из двух плоских участков OBCD и DEFK (рис. 14), в пределах которых азимут поддерживают постоянным.
Исходными данными для расчета являются:
– координаты точки входа в пласт XE, YE;
– глубина кровли Hкр и подошвы Hп пласта;
– длина вертикального hв и горизонтального lг участков;
– радиусы на всех участках искривления;
– конструкция скважины;
– азимут горизонтального участка ;
– интервал установки ЭЦН.
Расчет профиля производится в следующем порядке.
Определяются координаты точки D:

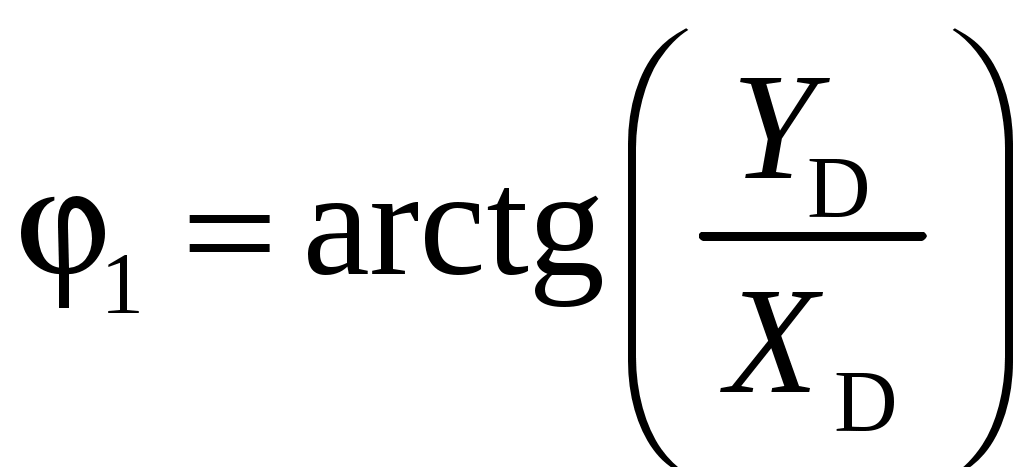

,Азимут участка OD:
;Угол входа в пласт
Величина зенитного угла на III участке находится из уравнения
,где
,
.Формулы для определения длины всех участков и их горизонтальных и вертикальных проекций приведены в табл. 26.
Таблица 26
Формулы для расчета элементов профиля ГС, состоящего из двух плоских участков
| № участка | ai | hi | li |
| 1 |  |  |  |
| 2 |  |  |  |
| 3 |  |  |  |
| 4 |  |  |  |
| Итого в точке D |  |  |  |
| 5 |  |  |  |
| 6 |  |  |  |
| 7 |  |  |  |
| Итого по скважине |  |  |  |
Расчет координат характерных точек профиля ГС производится по следующим зависимостям:
.Пример расчета
Hп = 1960 м; Hкр = 1950 м; l1 = 500 м, hв = 330 м;
координаты точки входа в пласт XE = 300 м, YE = 50 м, г;
азимут горизонтального ствола г = 230.
Интервал установки ЭЦН 1300–1400 м.
Конструкция скважины:
– направление Dн = 324 на глубину 30 м, Dд = 394 мм;
– кондуктор Dк = 245 мм на глубину 300 м, Dд = 295 мм;
– техническая колонна Dтк = 168 мм на глубину 1950 м, Dд = 215,9 мм;
– потайная колонна Dх = 127 мм, Dд = 146 мм;
На первых двух искривленных участках предполагается использовать отклоняющую компоновку Д 215,9 – К 215 – ШО 195 – ТСШ1–195 – БТ, обеспечивающую искривление ствола, как показано в разделе 2.5.1, с радиусом 450 м, т.е. R1 = R2 = 450 м. На V участке набор ЗУ предполагается осуществлять с помощью ДР 195, обеспечивающего R3 = 180 м.
Дальнейшее искривление в продуктивном пласте предполагается осуществлять с помощью ДР 127 (R4 = 135 м).
Угол входа в пласт, как и в п.2.5.1, равен кр = 74,36
Координаты точки D:
,
,
,
,
Азимут участка OD:
