СОДЕРЖАНИЕ
1 Построение схемы (плана) куста
1.1 Построение схемы расположения устьев скважин
1.2 Определение очередности бурения скважин в кусте и длины вертикальных участков
2 Расчет и построение профиля наклонной скважины
2.2 Требования к кривизне наклонных скважин (ограничения на интенсивность искривления)
2.3 Выбор компоновок для бурения наклонных скважин
2.4 Расчет профилей наклонно-направленных скважин
2.5 Расчет профиля скважины с горизонтальным окончанием
3 Построение фактических плана и профиля скважины
4 Прогноз попадания ствола наклонно-направленнойскважины в круг допуска
5 Проектирование работ по исправлению параметров кривизны наклонно-направленной скважины
5.1 Определение величины корректировки азимутаи зенитного угла
5.2 Корректировка направления ствола скважинынеориентируемыми компоновками
5.3 Корректировка параметров кривизныс помощью ориентируемых компоновок
6 Ориентирование отклоняющих компоновок
6.2 Ориентирование при прямом методе
6.3 Ориентирование при косвенных методах
Пример расчета
Hкр = 1750 м, Hп = 1800 м; A= 1100 м, hв = 150 м.
Интервал установки ЭЦН: 1100–1500 м.
Конструкция скважины:
– направление Dн = 324 на глубину 30 м, Dд = 394 мм;
– кондуктор Dк = 245 мм на глубину 450 м, Dд = 295 мм;
– техническая колонна Dтк = 168 мм на глубину 1750 м, Dд = 215,9 мм;
Для бурения выбираем следующие компоновки:
– вертикальный участок: Д 295,3—3ТСШ1-240—Ц—УБТ 178–25 м—БТ
– участок набора зенитного угла: Д 295,3—1ТСШ-240—КП—УБТ 178–25 м—БТ
– наклонно-прямолинейный участок: Д 215,9—Ц—3ТСШ1-195—УБТ—БТ.
– участок снижения зенитного угла: Д 215,9 СГН—3ТСШ1-195—УБТ—БТ.
Набор зенитного угла предполагается начать с глубины 150 м, т.е. hв=150 м.
1. Вычисляем вспомогательный угол 1, считая его зенитным углом наклонно-прямолинейного участка в предположении, что участок набора зенитного угла отсутствует:
.2. Ориентировочный максимальный зенитный угол (зенитный угол наклонно-прямолинейного участка) ор будет больше 1. Для удобства расчетов ор обычно выбирают кратным десяти, примем ор= 40.
3. На участке набора зенитного угла как показано в п.2.4.1. целесообразнее в компоновке Д 295,3—1ТСШ-240—КП—УБТ 178–25 м—БТ использовать вместо турбобура 1ТСШ-240 турбобур Т12МЗБ-240 с углом перекоса резьб кривого переводника
4. Из таблицы 6 получаем, что средний радиус искривления при использовании данной компоновки в интервале увеличения зенитного угла от 0 до 40 составит R=505 м.
Угол входа в пласт обычно составляет
.Используя вместо максимального зенитного угла ориентировочный максимальный зенитный угол ор=40, получим:
.Выберем угол вхождения в пласт кр.ор=30. По табл. 16 для компоновки Д 215,9 СГН—3ТСШ1-195—УБТ—БТ определяем средний радиус кривизны на участке падения зенитного угла от 40 до 30:
.Данный средний радиус кривизны удовлетворяет требованиям на изменение интенсивности зенитного угла на участке его уменьшения. Он также удовлетворяет условию на искривление при установке ЭЦН. Интервал установки ЭЦН приходится на наклонно-прямолинейный участок, что соответствует ограничениям (см. п.2.2) на выбор компоновок.
Максимальный зенитный угол (зенитный угол наклонно-прямолинейного участка) рассчитывается по формулам:
где
,
,
.Зенитный угол при достижении скважиной подошвы пласта:
.После чего находим длины участков ствола скважины li и их горизонтальных ai и вертикальных hi проекции по формулам, приведенным в табл. 22.
1-й участок:
.2-й участок:
,
,
.4а-й участок:
,
,
.3-й участок:
,
,
.Итого по кровле пласта:
,
,
.4б-й участок:
,
,
.
Итого по скважине:
,
,
.
После чего заполняем табл. 23.
Таблица 23

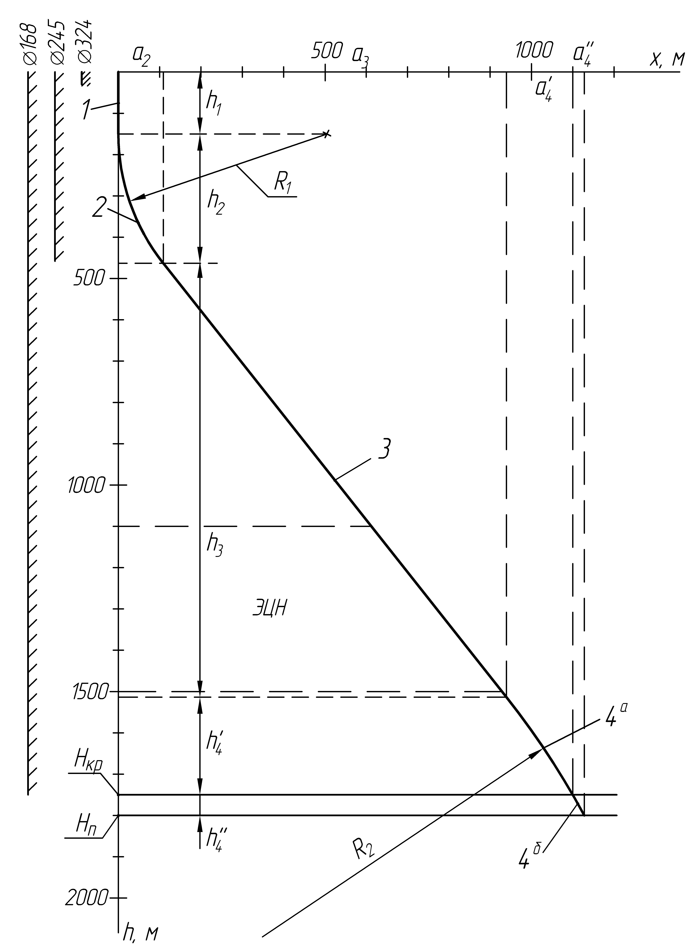

Схема четырехинтервального профиля, построенного по результатам расчета показана на рис. 12.
Рисунок 12
.Итого по скважине:
, , .После чего заполняем табл. 23.
Таблица 23
| № участка | ai, м | hi, м | li, м | Применяемая компоновка |
| 1 | 0,0 | 150,0 | 150,0 | 0–30 м: Д 394; УБТ 30–150 м: Д 295,3; 3ТСШ1-240; Ц; УБТ 178–25 м; БТ |
| 2 | 108,9 | 313,2 | 337,9 | Д 295,3; 1ТСШ-240; КП;УБТ 178–25 м; БТ |
| 3 | 830,7 | 1050,4 | 1339,1 | Д 215,9; Ц; 3ТСШ1-195; УБТ; БТ |
| 4а | 160,5 | 236,4 | 285,9 | Д 215,9 СГН—3ТСШ1-195—УБТ—БТ |
| Итого по кровле пласта | 1100,0 | 1750,0 | 2112,9 | |
| 4б | 27,9 | 50,0 | 57,3 | Д 215,9 СГН—3ТСШ1-195—УБТ—БТ |
| Итогопо скважине | 1127,9 | 1800,0 | 2170,2 | |
Схема четырехинтервального профиля, построенного по результатам расчета показана на рис. 12.
Рисунок 12
2.5 Расчет профиля скважины с горизонтальным окончанием
Скважины с горизонтальным окончанием (ГС) могут иметь различную конфигурацию.
2.5.1 Устье ГС находится в одной плоскости
с горизонтальным окончанием
В этом случае профиль плоский и состоит чаще всего из 5 участков: вертикального, двух участков набора зенитного угла, наклонно-прямолинейного и горизонтального участков.
Исходными данными для расчета являются:
– отход (расстояние по горизонтали от устья до точки входа в пласт) A;
– глубина кровли Hкр и подошвы Hп пласта по вертикали;
– длина вертикального h1 и горизонтального lг участков;
– радиусы искривления на первом R1 и втором R2 участках набора зенитного угла;
– конструкция скважины;
– азимут скважины φпр;
– интервал установки ЭЦН.
Значения A, Hкр, Hп, φпр, lг обычно задаются геологической службой НГДУ.
Значения радиусов искривлений R1, R2, R3 определяются выбранными типоразмерами отклонителей и имеющимися ограничениями на интенсивность искривления. На первом участке набора зенитного угла используют обычные турбинные (электро-) отклонители, дающие искривление большого радиуса.
На втором и третьем участках набора зенитного угла, как правило, используют забойные двигатели с регулируемым углом искривления между секциями, позволяющие в достаточно широком диапазоне менять интенсивность искривления, а также бурить прямолинейные участки (см. п.2.3.5).
Угол входа в пласт αкр во многом зависит от толщины продуктивного пласта. Для того, чтобы выйти при переходе к горизонтальному участку приблизительно на середину продуктивного пласта, угол входа в пласт должен быть равен:
, где hп = Hп – Hкр — толщина пласта.
Расчетный зенитный угол (ЗУ) на наклонно-прямолинейном участке (участке стабилизации ЗУ) находится из выражения:
,
где
,
,
,
.
Зависимости для выбора вертикальных hi, горизонтальных ai проекций участков профиля и их длин li приведены в табл. 24.
Таблица 24
Формулы для расчета плоского профиля скважин с горизонтальным окончанием
где
, , , .Зависимости для выбора вертикальных hi, горизонтальных ai проекций участков профиля и их длин li приведены в табл. 24.
Таблица 24
Формулы для расчета плоского профиля скважин с горизонтальным окончанием
| № участка | ai | hi | li |
| 1 |  |  |  |
| 2 |  |  |  |
| 3 |  |  |  |
| 4а |  |  |  |
| Итого по кровле пласта |  |  |  |
| 4б |  |  |  |
| 5 |  |  |  |
| Итого по скважине |  |  |  |
