Материал: Юсупова О.А. Огневая подготовка курсантов...2020

2.Проверить отсутствие патрона в патроннике, для чего выключить предохранитель (повернуть флажок вниз), отвести рукой затвор в заднее положение, осмотреть патронник, отпустить затвор.

3.Отделить замыкатель от рамки, для чего с правой стороны пистолета сдвинуть его пальцем или протиркой, или, уперев на жесткую поверхность и взявшись пальцами у стержня замыкателя с левой стороны пистолета, вынуть из отверстия

врамке (рис. 50).

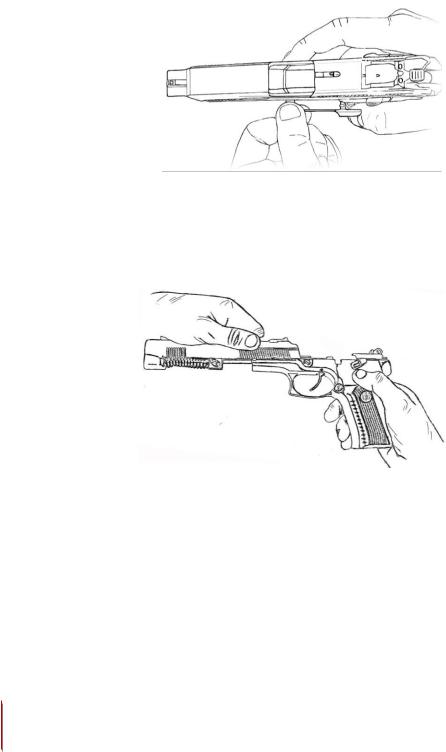

Рис. 50. Отделение замыкателя от рамки

4. Отделить затвор со стволом, перемещая по направляющим рамки вперед (рис. 51).

Рис. 51. Отделение затвора со стволом в сборе, штоком

ивозвратной пружиной от рамки пистолета

5.Отделить ствол со штоком и возвратной пружиной от затвора, для чего, взявшись за выступающую часть муфты, повернуть ствол с перемещением его вперед до выхода казенной части за досылатель затвора и отделить ствол со штоком и возвратной пружиной (рис. 52).

106

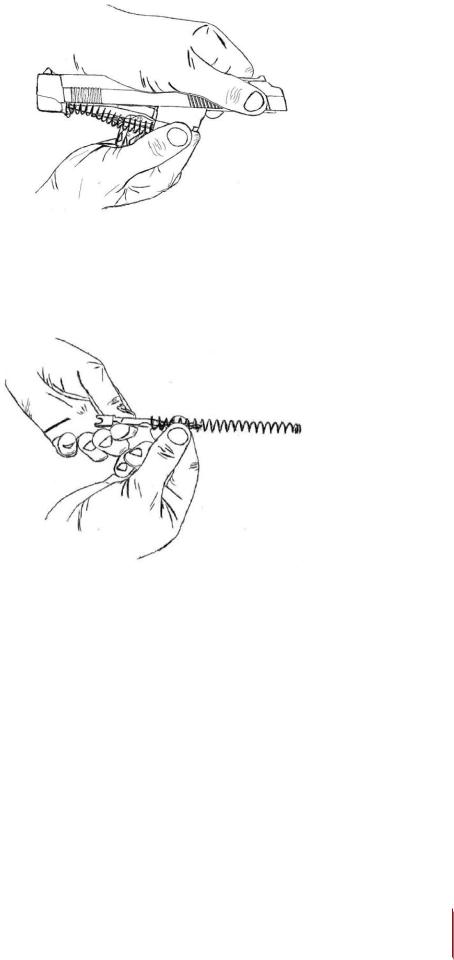

Рис. 52. Отделение ствола со штоком

ивозвратной пружиной от затвора

6.Отсоединить шток и возвратную пружину от ствола.

7.Отделить возвратную пружину от штока (рис. 53).

Рис. 53. Отделение возвратной пружины от штока

Сборку пистолета после неполной разборки производить

вследующем порядке:

1.Одеть возвратную пружину на стержень штока.

2.Ввести шток с возвратной пружиной в паз муфты.

3.Ввести переднюю часть ствола и переднюю часть возвратной пружины в соответствующие полости затвора, удерживая ствол за выступающую часть муфты и, сжимая возвратную пружину, ввести казенную часть ствола за венчик затвора

(рис. 54).

4.Ввести затвор со стволом, штоком и возвратной пружиной в направляющие рамки.

107

5. Ввести замыкатель в отверстие рамки, совместив паз в муфте движением затвора со стволом назад, и произвести контрольный спуск курка с боевого взвода (рис. 55).

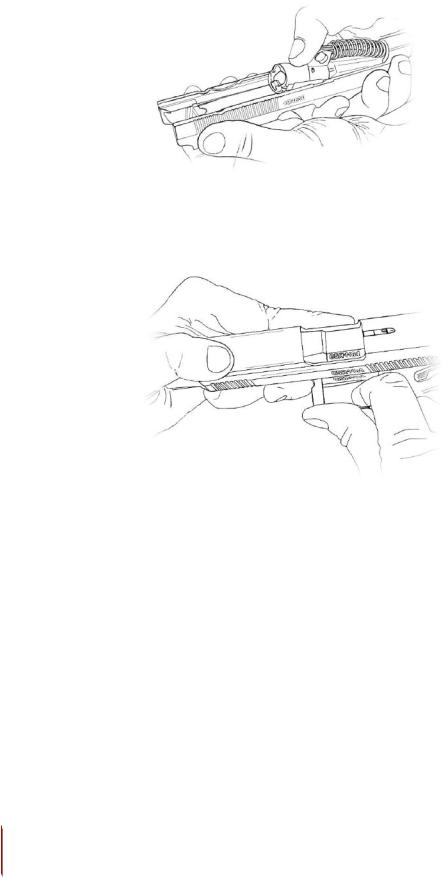

Рис. 54. Введение передней части ствола и возвратной пружины в полости затвора

Рис. 55. Введение замыкателя в отверстие рамки

6.Включить предохранитель (повернуть флажок вверх).

7.Вставить магазин в пистолет до зацепления его зубом защелки магазина. Удары по магазину ладонью не допускаются.

8.Проверить правильность сборки пистолета после неполной и полной разборки.

Проверку правильности сборки пистолета после неполной

иполной разборки производить в следующем порядке:

1.Выключить предохранитель (повернуть флажок вниз).

2.Отвести затвор в крайнее заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, должен остановиться, удерживаемый замыкателем.

108

3.Отделить магазин от пистолета.

4.Отвести затвор в крайнее заднее положение и отпустить. Затвор должен возвратиться в переднее положение, а курок встать на боевой взвод.

5.Придерживая курок большим пальцем, нажать на спусковой крючок и вывести его с боевого взвода, нажать на спусковой крючок и сорвать курок самовзводом.

6.Включить предохранитель (повернуть флажок вверх).

7.Вставить магазин в пистолет до зацепления его зубом защелки магазина.

5.3.Принцип работы пистолета Ярыгина

иподготовка его к стрельбе

Работа частей пистолета Ярыгина при стрельбе

При нажатии пальцем на спусковой крючок курок освобождается от шептала, наносит удар по ударнику, который бойком разбивает капсюль патрона, в результате чего воспламеняется пороховой заряд. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор вместе со скрепленным с ним стволом под действием давления пороховых газов, передающегося через дно гильзы, отходят назад. Пройдя короткий ход, ствол расцепляется с затвором, и дальнейшее движение назад затвор осуществляет без ствола, удерживая выбрасывателем гильзу патрона и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Затвор при откате в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем захватывает из магазина очередной патрон и досылает его в патронник. При накате затвор венчиком захватывает ствол и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом.

В крайнем переднем положении происходит сцепление ствола с затвором. Канал ствола заперт массой затвора. Пистолет готов к стрельбе.

109

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стр ельба может производиться до полного израсходования патронов в магазине. По израсходовании всех патронов из магазина затвор становится на замыкатель и остается в заднем положении.

Подготовка пистолета производится в следующем порядке:

1.Произвести неполную разборку пистолета.

2.Произвести чистку пистолета.

3.Осмотреть пистолет в разобранном виде.

4.Собрать пистолет, смазав при этом трущиеся части.

5.Осмотреть пистолет в собранном виде.

6.Осмотреть запасной магазин и боевые патроны.

7.Снарядить магазин.

8.Зарядить пистолет.

Продолжительность службы пистолета, безотказность работы и исправность его механизмов зависят от правильного обращения с ним, ухода и подготовки его к стрельбе. Пистолет должен всегда содержаться в полной исправности и быть готовым к боевому использованию. Боевая готовность пистолета определяется наличием всех деталей, надежным их креплением, исправностью всех механизмов, а также наличием и исправностью принадлежностей. Ответственным за исправное состояние пистолета является сотрудник, за которым закреплен пистолет. Для проверки технического состояния и исправности пистолета, его чистоты и подготовки к стрельбе производятся контрольные осмотры пистолета. Одновременно проверяется исправность шомпола. Выявленные дефекты и неисправности пистолета должны устраняться немедленно. Подготовка пистолета к стрельбе производится в целях обеспечения безотказной работы во время стрельбы.

Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе могут возникнуть задержки при стрельбе. В таблице 8 приведены задержки, причины и способы их устранения.
