продольных щелей расположены и спрофилированы так, что они же играет роль компенсатора. Высокая эффективность пламегасителя особенно важна при стрельбе ночью с использованием ночного прицела.

На винтовке используется штатный оптический прицел ПСО-1. Винтовка имеет также вспомогательный открытый секторный прицел и регулируемую мушку. При переноске винтовки оптический прицел может укрываться чехлом. Для стрельбы из снайперской винтовки был разработан 7,62-мм снайперский патрон с тяжелой пулей и более точным исполнением. Для стрельбы из СВД можно применять все типы патрона

7,62х53 мм.

Десять патронов в шахматном порядке размещаются в сменном металлическом магазине коробчатой, секторной формы.

Кучность СВД недостаточна для решения ряда снайперских задач. Так, современные требования к снайперскому оружию предполагают отклонение попаданий не более одной угловой минуты. Для дальности 1000 м это составляет 290 мм, для 500 м – 145 мм, 100 м – 29 мм. Между тем для СВД эти цифры равны 480-560 мм, 188 мм и 36 мм соответственно.

В 90-х годах XX века была проведена доработка СВД, в результате которой появились новые варианты оружия – СВД- С, СВУ. Другим направлением разработки снайперского оружия явился бесшумный снайперский комплекс ВСК, включающий в себя винтовку снайперскую специальную ВСС и специальный патрон СП-6.

6.2. Назначение, боевые свойства и устройство снайперской винтовки Драгунова

7,62-мм снайперская винтовка Драгунова (рис. 57) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

116

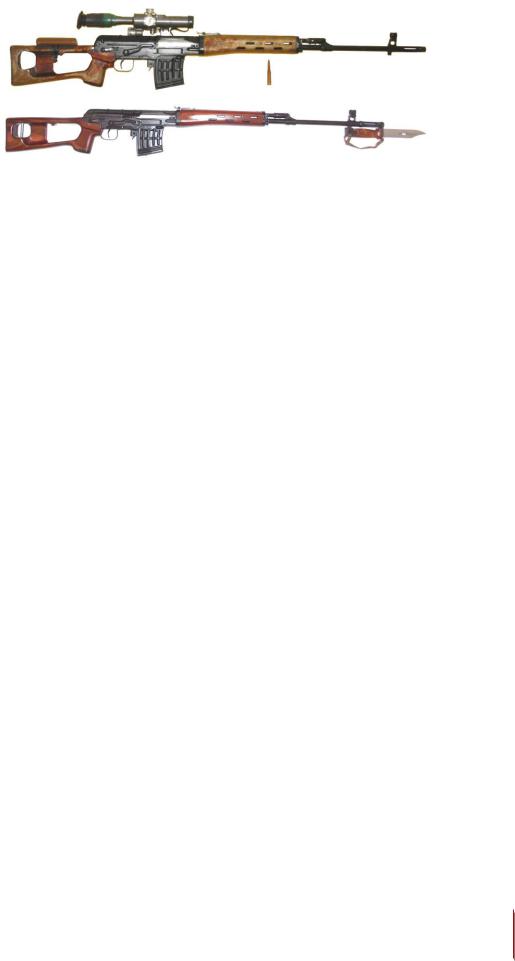

Рис. 57. Снайперская винтовка Драгунова

Боевые свойства СВД представлены в таблице 10.

Таблица 10

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВД

Огонь из снайперской винтовки ведется одиночными выстрелами.

СВД состоит из 13 основных частей и механизмов

(рис. 58):

1) ствол со ствольной коробкой, открытым прицелом и прикладом;

117

2)крышка ствольной коробки;

3)возвратный механизм;

4)затворная рама;

5)затвор;

6)газовая трубка с регулятором, газовый поршень и толкатель с пружиной;

7)ствольные накладки (правая и левая);

8)ударно-спусковой механизм (УСМ);

9)предохранитель;

10)магазин;

11)щека приклада;

12)оптический прицел;

13)штык-нож.

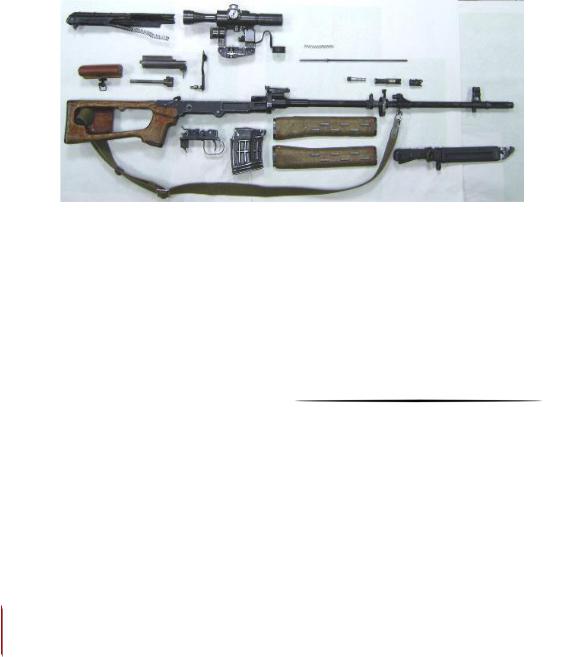

Рис. 58. Основные части снайперской винтовки Драгунова

В комплект снайперской винтовки входят:

–принадлежность;

–чехол для оптического прицела;

–сумка для переноски оптического прицела и магазинов;

–сумочка для переноски зимнего устройства освещения сетки; запасных батареек и масленки.

6.3. Устройство и назначение частей СВД

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола 07,62 мм.

118

Снаружи ствол имеет: основание мушки, газовую камору, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.

Основание мушки (рис. 59) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

Газовая камора (рис. 60) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой каморы сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.

Рис. 59. Основание мушки СВД

Рис. 60. Газовая камора:

1 – газовая камора; 2 – газовая трубка; 3 – регулятор; 4 – газовый поршень; 5 – защелка газовой трубки; 6 – четырехгранное утолщение для ключа пенала;

7 –головка газового поршня; 8 – гнездо для толкателя

119

Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.

Толкатель с пружиной служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

Регулятор имеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки может появиться задержка – неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона и повернуть регулятор (рис. 61).

Рис. 61. Перестановка газового регулятора

Верхнее и нижнее упорные кольца служат для присоеди-

нения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки.

Ствольная коробка служит для соединения частей и механизмов винтовки, обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещаются затворная рама с затвором и ударно-спусковой механизм; сверху она закрывается крышкой.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней

120
