размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны – вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания.

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

Затворная рама служит для приведения в действие затвора и ударно-спускового механизма.

Затвор (рис. 62) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.

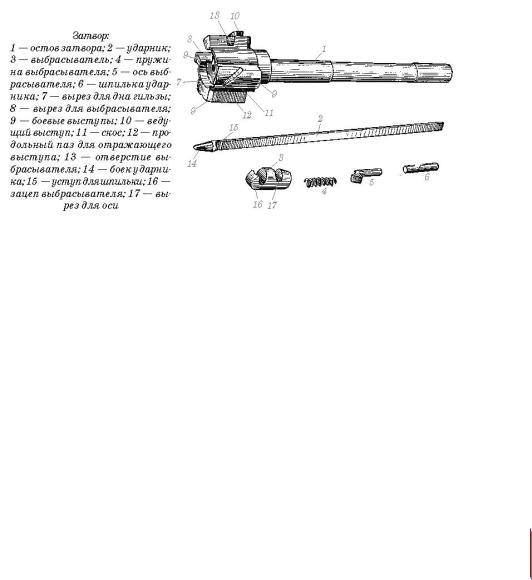

Рис. 62. Затвор СВД

Ударник имеет боек и уступ для ограничения движения ударника шпилькой.

Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки.

Ударно-спусковой механизм (рис. 63) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.

121

Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.

Рис. 63. Ударно-спусковой механизм: 1 – корпус; 2 – курок; 3 – боевая пружина; 4 – автоспуск; 5 – шептало; 6 – спусковой крючок;

7 – пружина спускового крючка; 8 – предохранительная скоба; 9 – окно для хвоста спускового крючка; 10 – отверстие для оси спускового крючка; 11 – отверстие для оси шептала;

12 – отверстие для оси автоспуска; 13 – отверстие для оси предохранителя; 14 – отверстие для оси курка; 15 – вырезы для оси перемычки;

16 – боевой взвод; 17 – взвод автоспуска; 18 – шептало автоспуска; 19 – рычаг автоспуска; 20 – зацепы шептала; 21 – хвост шептала; 22 – тяга спускового крючка; 23 – оси; 24 – защелка магазина;

25 – зацеп для конца пружины спускового крючка; 26 – ограничитель щитка

Корпус имеет: снизу – предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках – три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди – вырезы для оси перемычки ствольной коробки; сзади – зацепы для концов пружины спускового крючка; внутри – стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.

Курок с боевой пружиной служит для нанесения удара по ударнику.

Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе.

122

Шептало служит для удержания курка после выстрела в крайнем заднем положении.

Спусковой крючок с пружиной служит для вывода шепта-

ла из-под боевого взвода курка.

Предохранитель служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной коробке. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее – на предохранитель.

Приклад со щекой служит для удобства действия винтовкой. Приклад имеет: вырез, образующий рукоятку и служащий для помещения большого пальца правой руки, и вырез для застежки замка щеки приклада; окно с антабкой для ремня; металлический затыльник, шуруп-фиксатор замыкателя крышки ствольной коробки. Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке. Щека приклада применяется только при стрельбе с оптическим прицелом.

Магазин служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя. Корпус магазина соединяет все части магазина.

Штык-нож изначально планировался для рукопашного боя, что, естественно, не является целесообразным для такого оружия. Он может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки). Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода необходимо следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.

123

6.4. Устройство и назначение принадлежностей к СВД

Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки. К принадлежности относятся: шомпол, протирка, ершик, отвертка, выколотка, пенал и масленка (рис. 64).

Принадлежность (кроме масленки) переносится в сумке для оптического прицела и магазинов.

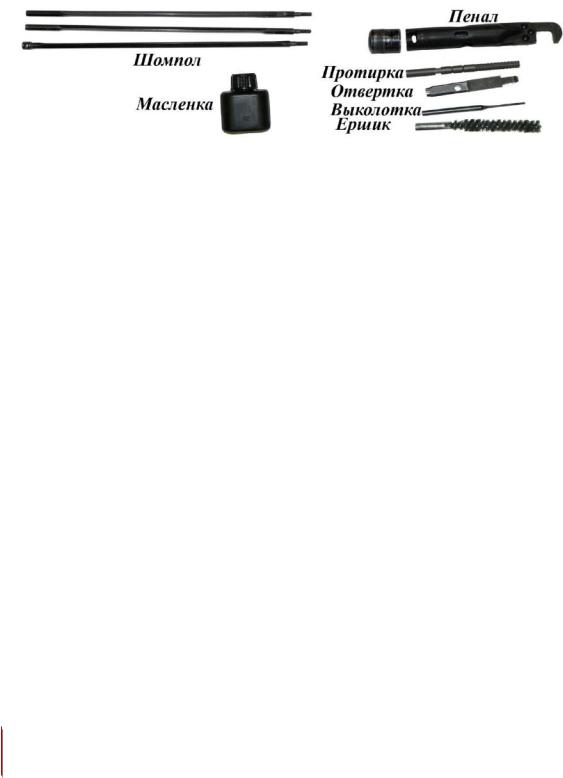

Рис. 64. Принадлежность к СВД

Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом, а на другом

– нарезку для навинчивания протирки или ершика и щель для продевания ветоши или пакли.

Протирка предназначается для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.

Ершик служит для чистки канала ствола раствором РЧС. Отвертка применяется при разборке и сборке винтовок,

чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте. Боковые поверхности отвертки имеют заостренные грани для удаления нагара из газовой каморы и газовой трубки. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а отверстие посередине – для выколотки, используемой в качестве рукоятки. Для удобства пользования отверткой она вставляется в боковые отверстия пенала.

Выколотка применяется для выталкивания осей и шпи-

лек.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и чистке газовой ка-

124

моры и газовой трубки и как ключ при отделении газовой трубки и сборке шомпола.

Крышка применяется как дульная накладка при чистке ствола; она имеет отверстие для направления движения шомпола и внутренние выступы для удержания ее на пламегасителе и на пенале.

Масленка служит для хранения смазки.

Запасными частями, инструментом и принадлежностью к оптическому прицелу являются (рис. 65): запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка и резиновый колпачок на тумблер.

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

7 6

2

1

5

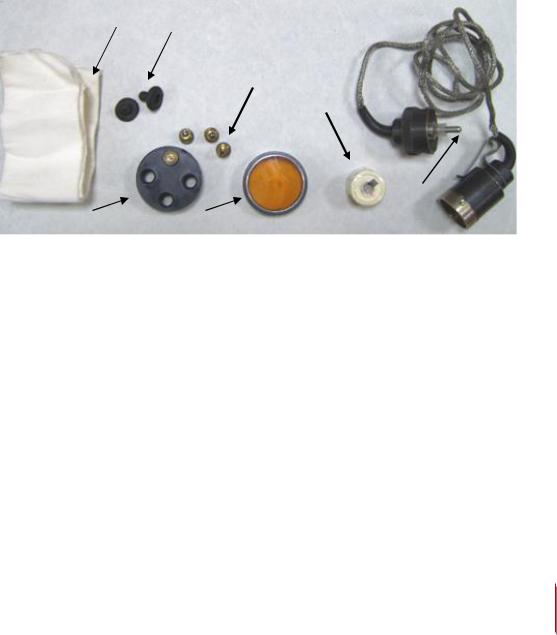

Рис. 65. Запасные части и инструмент к оптическому прицелу: 1 – запасные батарейки; 2 – запасные электролампочки;

3 – футляр (протектор) для запасных электролампочек; 4 – светофильтр; 5 – зимнее устройство освещения сетки прицела; 6 – резиновый колпачок на тумблер; 7 – салфетка

Сумка для переноски оптического прицела и магазинов (рис. 66) имеет: карман для оптического прицела, четыре кармана для магазинов: карманы для шомпола, пенала, щекиприклада, ключа-отвертки, салфетки и светофильтры.

Чехол для оптического прицела служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке.
