Материал: Юсупова О.А. Огневая подготовка курсантов...2020

В1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал

кручной гранате Ф-1. В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — «унифицированный запал к ручным гранатам». Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.

Вначале Великой Отечественной войны гранаты снаряжались вместо тротила даже черным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна. После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.

Внастоящее время граната Ф-1 состоит на вооружении во всех армиях стран бывшего СССР, также она получила широкое распространение в странах Африки и Латинской Америки. Также существуют болгарская, китайская и иранская копии. Копиями Ф-1 можно считать польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.

Казалось бы, граната Ф-1, как представитель классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.

Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем – ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производ-

151

ственных и экономических затрат. В подтверждение этого можно сказать, что упомянутая ранее английская граната Миллса формально до сих пор стоит на вооружении армий стран НАТО, поэтому в 2015 году граната так же отметила свой 100-летний юбилей.

8.2. Назначение и боевые свойства ручных осколочных гранат

Граната как боеприпас предназначена для поражения живой силы и военной техники противника на ближних дистанциях и может применяться при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п. Простота устройства и безотказность в действии позволяют широко использовать гранаты во всех видах современного боя. Гранаты РГД-5, РГ-42, Ф- 1, РГН и РГО безотказно взрываются при попадании в грязь, снег, воду и т.п. При взрыве образуется большое количество осколков, разлетающихся в разные стороны. Осколки гранат РГД и РГ-42 обладают энергией, необходимой для поражения живой силы в радиусе до 25 м, а гранаты Ф-1 - до 200 м. Сравнительно небольшой вес гранат позволяет натренированному солдату метать их на дальность.

В зависимости от дальности разлета осколков гранаты делятся на наступательные и оборонительные. К наступательным гранатам относится РГД-5, РГН, к оборонительным – Ф-1, РГО,

см. таблицу 14.

152

Граната Ф-1 (рис. 70) – оборонительная ручная осколочная граната дистанционного действия. Предназначена для поражения живой силы противника осколками корпуса в оборонительном бою.

Характеристики Ф-1 Масса гранаты – 0,6 кг. Диаметр – 55 мм.

Высота с запалом – 117 мм. Взрывчатое вещество: тротил. Масса взрывчатого вещества –

0,06-0,09 кг.

Механизм детонации: Запал УЗРГ, УЗРГМ, или УЗРГМ-2.

Время горения замедлителя запала

– 3,2-4,2 секунды.

Дальность разлёта осколков – до

200 м.

Количество осколков – до 300 шт.

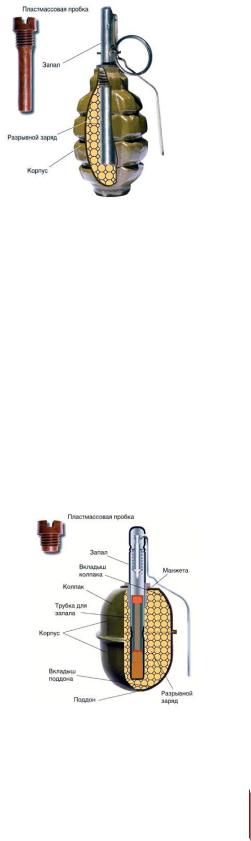

Рис. 70. Граната Ф-1

Граната взрывается через определённое время (3,2-4,2 секунды) после броска, независимо от иных условий. Убойная сила осколков сохраняется на расстоянии до 200 м. Осколки гранаты летят на расстояние большее, чем возможная дальность броска, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.

РГД-5 (рис. 71) (ручная граната, дистанционная) – наступательная ручная осколочная граната дистанционного действия. Предназначена для поражения живой силы противника осколками корпуса и взрывной волной при наступлении и обороне.

Характеристики РГД-5 Масса – 0,31 кг Длина – 114 мм Диаметр – 56,8 мм

Взрывчатое вещество: тротил Масса взрывчатого вещества – 0,11 кг

Дальность разлёта осколков: 25-30 м Механизм детонации: Запал УЗРГ, УЗРГМ, УЗРГМ-2 Время горения замедлителя запала – 3,2-4,2 секунды

Рис. 71. Граната РГД-5

153

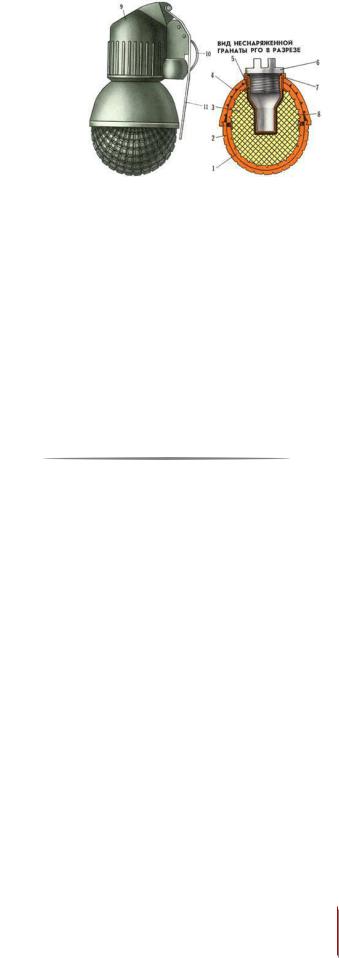

Характеристики РГО Масса гранаты – 0,530 кг Диаметр – 60 мм Высота с запалом – 113 мм

Взрывчатое вещество: A-IX-1 Масса ВВ 0,92 кг Механизм детонации: Запал УДЗ

Время самоликвидации – 3,2-4,2 секунды Дальнее взведение – 1,3-1,8 секунд

8.3. Устройство и принцип работы запалов ручных осколочных гранат

Устройство запала УЗРГМ

Запал УЗРГМ (унифицированный запал ручных гранат модернизированный) предназначается для взрыва гранаты (рис. 74); используется в гранатах РГД-5 и Ф-1 и других.

Запал состоит из втулки замедлителя, капсюля-воспла- менителя, замедлителя и капсюля-детонатора. Капсюльвоспламенитель воспламеняет замедлитель. Замедлитель воспламеняет капсюль-детонатор. Капсюль-детонатор взрывает разрывной заряд гранаты.
