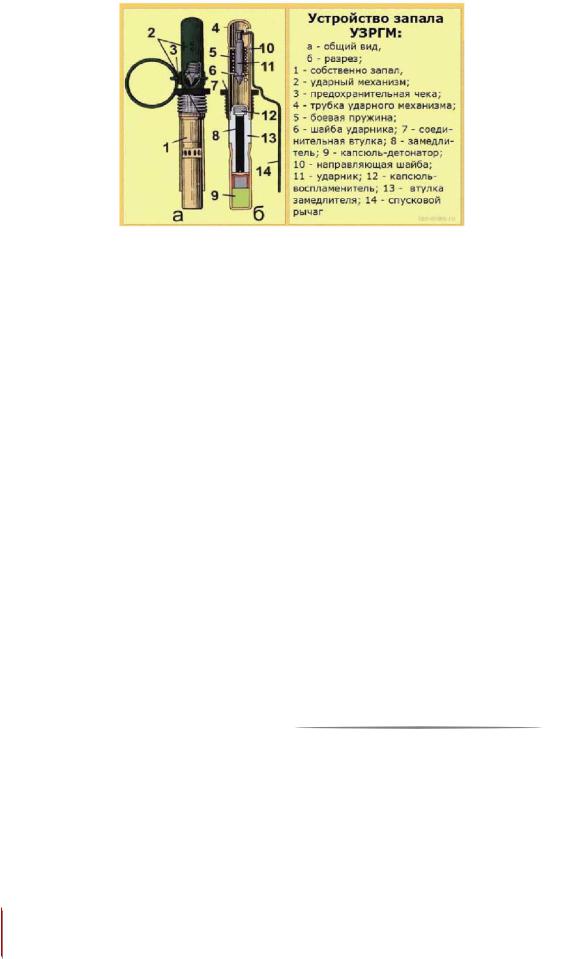

Рис. 74. Устройство запала УЗРГМ

При метании гранаты после выдергивания предохранительной чеки, пока спусковой рычаг будет оставаться прижатым пальцами руки к корпусу гранаты, воспламенения капсюлявоспламенителя и взрыва гранаты не произойдет, так как ударник будет удерживаться спусковым рычагом во взведенном положении.

В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-1 взрыватель переходит в состояние, при котором граната взрывается от удара о цель. Если взрыв гранаты не произошел от взрывателя ударного действия (например, при попадании в глубокий снег, траву), то взрыв гранаты происходит через 3,2-4,2 секунды после освобождения прижимного рычага. Перед броском предварительно следует удалить предохранительное кольцо, прижав рычаг пальцами к корпусу гранаты. Боевая граната окрашивается в оливково-сероватый цвет.

8.4. Назначение и боевые свойства светозвуковых гранат

Светозвуковая граната – это вид нелетального оружия, предназначенного для дезориентации нарушителя. Достигается это комбинацией внезапной световспышки и звука. Эффект дез-

156

ориентации позволяет выиграть от пары секунд до нескольких минут.

Эффект увеличивается при взрыве гранаты в темноте, в воздухе, между человеком и стеной либо другой поверхностью высокой плотности. Также продолжительность зависит от типа боеприпаса и удалённости от центра взрыва. Такие боеприпасы состоят на вооружении у полиции и других силовых ведомств

(рис. 77).

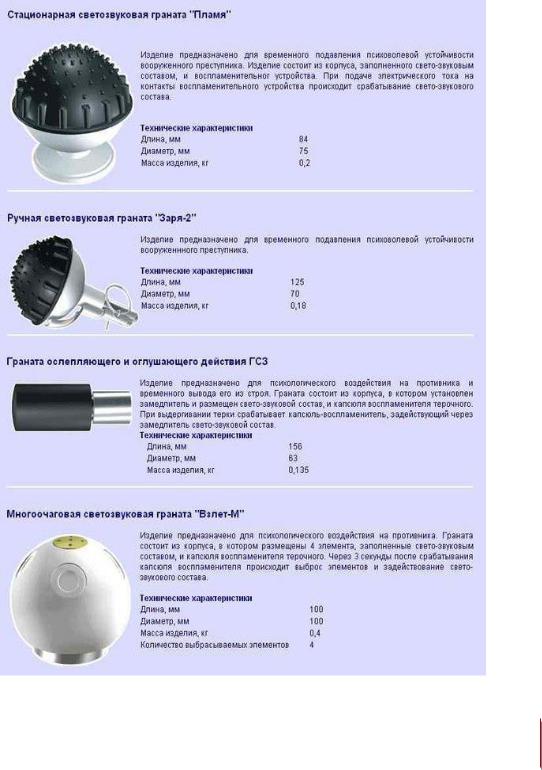

Рис. 77. Гранаты светозвуковые

157

Все современные светошумовые гранаты оснащены пиротехникой. Корпус чаще всего изготавливают из металла. При взрыве он не разрывается, следовательно, не образует осколков. В корпусе имеется множество мелких отверстий для выхода газов. Иногда светозвуковые гранаты делают и из картона и пластика. Этот материал имеет высокую кинетическую энергию и идеально подходит для таких боеприпасов, так как подобно металлу не дает опасных для жизни осколков. Для обеспечения травматического действия некоторые гранаты оснащаются резиновой картечью. После взрыва противника не только ослепляет и оглушает, но и дополнительно травмирует.

Психофизиологическое действие

1.Световая вспышка. Яркость до 60 млн КДж, период ослепления длится полминуты.

2.Звук взрыва. Обычно 165-185 дБ, оглушение способно длиться 4-6 часов.

Механическое влияние состоит из:

–избыточного давления (обычно в пределах 22-36 кПа). Есть 1% риска повредить внутреннее ухо, для детей возможность выше;

–взрывного импульса. Граната действует за счёт пиротехнического взрыва рядом с человеческим телом;

–механических травм (ушибы и гематомы). Наносятся осколками вторичного характера и фрагментами корпуса гранаты, не смертельными поражающими элементами.

Граната «Заря-2» (рис. 78) – ручная светозвуковая граната. Обеспечивает временное подавление психоволевой устойчивости вооруженного преступника акустическим и световым воздействием, что снижает его боевую способность и дает возможность выполнения специальных операций с минимальным риском для личного состава и окружающих.

Технические характеристики гранаты «Заря-2»:

масса – 180 г, высота – 125 мм, диаметр – 56 мм,

максимальная сила света – не менее 40х10*6 кд, уровень звукового давления на расстоянии 10 м – 160 дБ, время замедления – 4 с.

158

Рис. 78. Граната «Заря-2»

Граната «Заря-2» состоит из пластмассового корпуса в форме сферы, наполненного смесью гремучей ртути и магниевого порошка. Нижняя половина сферы оснащена резиновым шипованным чехлом, снижающим риск поломки корпуса гранаты при столкновении с преградой. В верх вмонтирована наружная трубка, оснащённая запалом тёрочно-вытяжной разновидности, в целях герметичности скрытая гофрированным колпачком из резины (рис. 79).

Рис. 79. Устройство гранаты «Заря-2»:

1- предохранительно-спусковой механизм, 2 – заглушка, 3 – корпус, 4 – состав светозвуковой, 5 – полусфера, 6 – прокладка,

7 – крышка, 8 – оболочка

Граната «Пламя» – стационарная светозвуковая граната (рис. 80). Предназначена для оказания психофизиологического воздействия на правонарушителя и используется при проведе-

159

нии специальных операций по захвату вооруженных преступников и для пресечения массовых беспорядков.

Технические характеристики гранаты «Пламя»:

масса – 0,2 кг, масса основного состава – 150 г, диаметр – 75 мм, длина – 80 мм,

уровень звукового давления (15 м) – 155 дБ, максимальная сила света –60х10*6 кд.

Рис. 80. Граната «Пламя»

Граната «Пламя» имеет повышенный взрывной заряд, а запал заменен электровоспламенителем. Нижняя полусфера ради стойкости уплощена, активируется боеприпас зарядом тока в половину ампера или больше. Достаточно эффективна в радиусе 15 метров. Может применяться в системе охранной сигнализации периметров охраняемых объектов.

Ручная граната многоэлементная светозвукового воздей-

ствия «Факел» предназначена для психофизиологического воздействия на правонарушителей при проведении специальных операций по захвату вооруженных преступников, по освобождению заложников и при пресечении массовых беспорядков

(рис. 81).

Ручная светозвуковая граната «Факел» является кассетной гранатой с апериодичным срабатыванием светозвуковых элементов (6-9 шт.), выбрасываемых на дальность до 15 м. Шестиэлементная граната имеет цилиндрический корпус с 6 ячейками для элементов и запал (предохранительно-пусковой механизм типа У-517 М), аналогичный взрывателю УЗРГМ, с предохранительным рычагом, чекой с кольцом и дистанционной трубкой.
