том, чтобы скорректировать направление стрельбы. Луч лазера проходит от своего источника до цели, затем возвращается обратно, оставаясь видимым стрелку.

Конструкция прицела позволяет использовать его совместно с приборами ночного видения.

9.3. Приборы ночного видения (ПНВ), ночные прицелы

Приборы ночного видения и оптические ночные прицелы были изобретены еще в 1930-х годах.

В 1945 году в боях за остров Окинава американская армия применяла ночные прицелы «Снайперскоп». Большие потери, наносимые американскими снайперами по ночам, сильно подорвало боевой дух японских солдат, что привело к быстрой сдаче острова. Это было первое в мире применение электронных приборов (электронно-оптических преобразователей – ЭОП) на боевом стрелковом оружии, усиливающих яркость наблюдаемых объектов. Первые ПНВ, имеющие ЭОПы на основе кисло- род-серебряно-цезиевого катода, нуждались в подсветке цели светом инфракрасного осветителя (ИК осветителя).

Ночные прицелы – устройства, позволяющие обнаруживать, наблюдать и вести прицельный огонь по целям в темноте

– делятся на два основных типа: подсветные и безподсветные. В подсветных приборах улавливается отраженное излучение от источника инфракрасного излучения входящего в комплект прибора. Современные и перспетивные безподсветные приборы воспринимают и усиливают естественное инфракрасное излучение.

Главный недостаток ПНВ с подсветкой (активных ПНВ) в том, что на поле боя источники ИК подсветки легко обнаруживаются со стороны противника через аналогичные ПНВ и уничтожаются.

Прицелы ночного видения (НВ) могут быть дополнительно оснащены теплообнаружителем для обнаружения скрытых объектов по их тепловому излучению и лазерным дальномером. Наряду с последним, в современных прицелах ночного видения (НВ) используется миниатюрная метеорологическая

171

станция с датчиками температуры, давления, влажности и направления ветра, а также микропроцессорный баллистический вычислитель, позволяющий автоматически внести соответствующие поправки на положение линии прицеливания. Прицелы ночного видения (ПНВ) имеют классификацию по поколениям выпуска.

Каждый тип прицелов имеет свои достоинства и недостатки.

Прицел ночной 1ПН58 (рис. 93А) представляет собой электронно-оптический прибор 1 поколения, работающий в ночное время. Дальность опознавания цели при нормальных условиях наблюдения ростовой фигуры человека – 300 м, видимое увеличение – 3,5 крат, габариты прицела: длина – 458 мм, высота – 186 мм, ширина – 99 мм, масса в боевом положении – 2 кг, в укладочном ящике с ЗИП – 7,3 кг.

Для бесперебойной работы прицела в процессе эксплуатации запрещается разбирать прицел; включать прицел днем с открытой диафрагмой (дневной свет выведет прицел из строя); включать подсветку сетки на максимальную яркость.

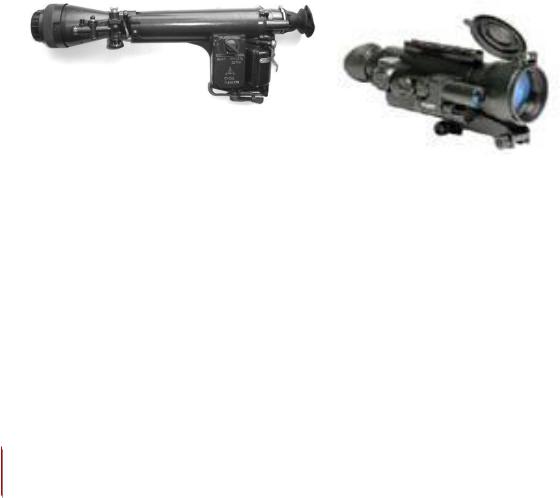

Рис. 93. Прицелы ночные:

А– модель 1ПН58 (1 поколение),

Б– модель NVRS 3x50 Tactical (2+ поколение)

Механизм выверки прицела 1ПН58 служит для регулировки прицела по направлению и высоте, а также для введения углов прицеливания. В состав прицела входят сменные шкалы для СВД, АК74, ПК, РПК, АКМ, РПГ-7, РПК-74.

Ночной прицел NVRS (рис. 93Б) предназначен для ведения стрельбы в ночных условиях. Ряд особенностей этого изделия делают его уникальным в своем классе. Это, прежде всего, особо прочный титановый корпус изделия. Прицел оснащен эффек-

172

тивной красной светящейся прицельной меткой в виде перекрестия. С ее помощью легко находить и удерживать цель. В приборе используются электронно-оптические преобразователи поколения 2+ (Generation 2+). Выверка прицела осуществляется с помощью удобных ручных рукояток. При большой светосиле объектива прицел имеет небольшие габариты и вес. Это значительно упрощает его использование.

Для увеличения дальности наблюдения прибор оснащен мощным инфракрасным осветителем в невидимом диапазоне. Косой эргономичный наглазник защищает глаз от посторонних засветок и маскирует зеленое свечение ЭОПа. Герметичная конструкция обеспечивает влагозащиту изделия. Прицел укомплектован выносным пультом управления для включения прибора левой рукой с цевья оружия. Адаптер для ночной фото- и видеосъемки придает изделию дополнительную ценность и универсальность.

Очки ночного видения предназначены для многих видов деятельности в ночных условиях, при которых должны быть свободные руки. Это управление транспортными средствами, ремонтные работы, туризм, охрана объектов, ориентирование на местности, длительное наблюдение за объектами, охота и др.

Очки ночного видения ДИПОЛЬ D2MV Pro (рис. 94) закрепляются на голове с помощью оригинальной и удобной шлем-маски, которая позволяет регулировать положение очков относительно глаз и обеспечивает, при необходимости, их быстрое откидывание с фиксацией в вертикальном положении.

Рис. 94. Очки ночного видения ДИПОЛЬ D2MV Pro (Республика Беларусь)

При отсутствии естественной ночной освещенности в подвалах, пещерах, лесу работу с очками ДИПОЛЬ D2MV Pro обеспечивает встроенный инфракрасный осветитель. Для по-

173

вышения надежности очки имеют устройство защиты от ярких засветок. Очки могут быть использованы как бинокль. Для этого они имеют возможность замены объективов с большим, например 3-х кратным, увеличением. Фирмой производятся очки с использованием ЭОП 1 и 2+ поколений.

9.4. Тепловизионные приборы

Ведение боевых действий в сложных метеоусловиях с традиционными ПНВ малоэффективно, поскольку электромагнитное излучение в ближней ИК области весьма интенсивно поглощается при прохождении через полосу тумана, дождя, снега. Мощным поглотителем в этом случае являются дымы, которые непременно присутствуют на поле боя. Поэтому были разрабо-

таны тепловизионные прицелы.

В основе принципа действия тепловизионных приборов – факт, что все тела, имеющие температуру выше абсолютного нуля 0°К, излучают электромагнитное излучение. Закон Планка позволяет определить спектральный диапазон излучения тела. В средней ИК области прозрачности атмосферы (3-5 мкм) наиболее интенсивно излучают тела с температурой около 1000°К, а в дальней (8-14 мкм) – с температурой 300°К, то есть с температурой, характерной для большинства объектов на поле боя.

Тепловизоры (ТПЗ) работают по температурному контрасту, и поэтому лишены многих недостатков приборов ночного видения. Их дальность действия не зависит от освещенности. Более слабо зависит дальность действия тепловизора от состояния атмосферы в связи с работой в более длинноволновой области спектра. Они обладают большей помехозащищенностью, но в неблагоприятных погодных условиях тепловизоры также не обеспечивают требуемой дальности действия, как и приборы ночного видения. К неблагоприятным условиям относятся случаи, когда объекты наблюдения сильно покрыты влагой и грязью, при наличии тумана, плотной дымки, пыли и дыма.

Тепловизоры (ТПЗ) обладают меньшей разрешающей способностью, чем приборы ночного видения аналогичного назначения, более сложны конструктивно и более дороги.

174

9.5. Бинокли

Бинокли серии БПЦ – классические бинокли с центральной фокусировкой с различной кратностью увеличения, предназначены для наблюдения за удаленными предметами при температуре воздуха от -40 до +50°С.

Бинокли серии БПЦ (рис. 95), имеющие дальномерную или угломерную сетку для определения расстояния до наблюдаемого объекта, имеют обозначение БПЦс. Многослойное просветляющее покрытие и высококачественное изготовление всех оптических деталей обеспечивают хорошее качество изображения по всему полю зрения.

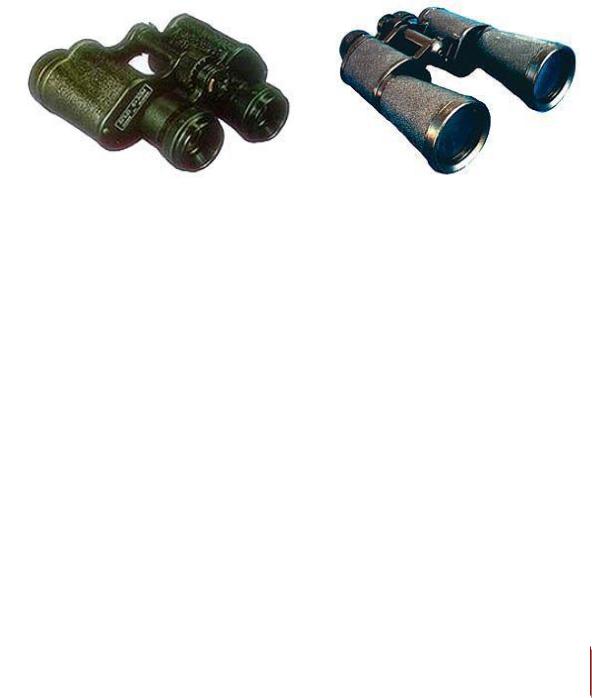

Рис. 95. Бинокли серии БПЦ

Бинокль 6- или 8-кратного увеличения с полем зрения около 8,5° и светосилой 25 является для стрелка удобным прибором наблюдения. Он состоит из двух металлических трубок, соединенных между собой шарнирной осью.

Каждая трубка внутри имеет объектив, окуляр и две призмы. Оптические оси обеих трубок параллельны между собой. Путем перегибания бинокля достигается совмещение выходных зрачков трубок со зрачками глаз. Для установки окуляров по глазам на их трубках нанесены шкалы с делениями от нуля в одну сторону со знаком «плюс» (+), в другую сторону со знаком «минус» (–). «Плюс» – для дальнозоркого, «минус» – для близорукого зрения.

Внутри бинокля имеется сетка. По горизонтали чередуются большие и малые деления.

Для установки бинокля по своим глазам необходимо держать его так, чтобы окуляры касались надбровных дуг. Каждый окуляр устанавливается для каждого глаза в отдельности.
