Если глаз будет находиться ближе или дальше глазного расстояния, то в поле зрения оптического прицела будет круговое затемнение, что мешает наблюдению и ведению огня, но отклонения пули в этом случае не будет. Правильное видение поля зрения прицела при наведении на цель показано на

рис. 101.

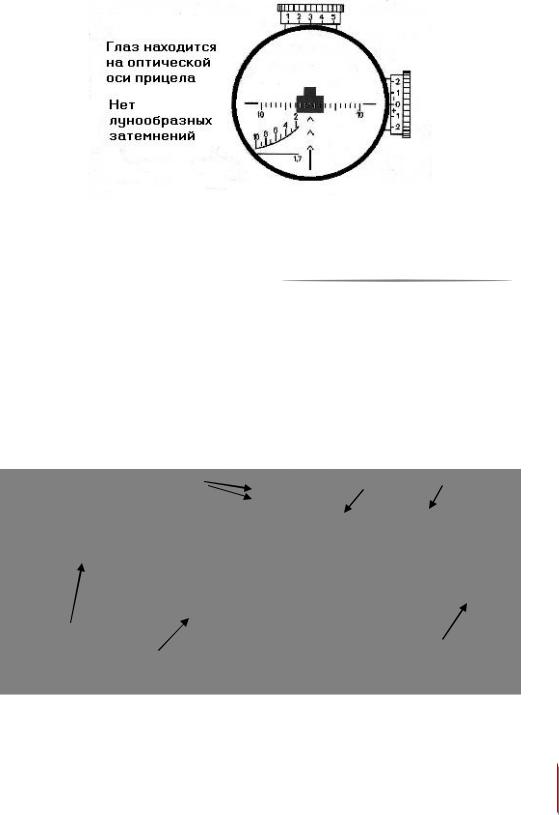

Рис. 101. Прицеливание через оптический прицел

9.8. Устройство оптического прицела ПСО-1. Назначение частей

Прицельные приспособления служат для наводки винтовки при стрельбе по целям на различные расстояния.

В прицельные приспособления СВД входят оптический прицел ПСО-1 (рис. 102) и открытый прицел.

5

6

3

Рис. 102. Оптический прицел ПСО-1

181

Прицел ПСО-1 состоит из механической и оптической ча-

стей.

Механическая часть ПСО-1 состоит из корпуса (1); верхнего и бокового маховичков (2); устройства освещения сетки прицела (3); выдвижной бленды (4); резинового наглазника (5); резинового колпачка (6).

Корпус служит для соединения всех частей прицела на винтовке.

Верхний маховик служит для установки прицела. Боковой маховик служит для введения боковых поправок.

По своему устройству они одинаковы и имеют: корпус маховика; пружинную шайбу; торцевую гайку и соединительный (центральный) винт. Пружинная шайба служит для удержания маховика в данном положении.

Сверху на каждом маховике сделано три отверстия: среднее – для соединительного винта, два крайних – для стопорных винтов.

На корпусе верхнего маховика (рис. 103А) имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальность стрельбы в сотнях метров (100 м, 200 м, 500 м и т.д.).

На корпусе бокового маховика (рис. 103Б) имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны, цена каждого деления соответствует одной тысячной (0-01).

Рис. 103. Верхний и боковой маховики для регулировки оптического прицела ПСО-1: А – верхний маховик; Б – боковой маховик

На верхней части корпусов маховиков нанесена дополнительная шкала, применяемая при выверке прицела, цена делений шкалы равна 0,5 тысячной (0-05).

182

Установка основной шкалы верхнего маховика до деления 3 фиксируется через одно деление. От деления 3 до деления 10 установки этого маховика, а также все установки шкалы бокового маховика фиксируются через каждые полделения.

На торцевых гайках обоих маховиков стрелкой указано направление вращения при внесении нужной поправки в установку прицела (рис. 104). Это означает, что при вращении торцевых гаек в эту же сторону перемещается и СТП.

Рис. 104. Направление вращения маховиков для смещения средней точки попадания при стрельбе

Устройство освещения сетки прицела служит для освещения сетки прицела при стрельбе в сумерках и ночью. Оно состоит из:

–корпуса с контактным винтом;

–батарейки;

–колпачка с упором и пружиной для поджатия батарейки

квинту;

–проводов, соединяющих батарейку с электролампочкой через тумблер;

–тумблера для включения и выключения электролампоч-

ки.

Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Также он предохраняет линзы окуляра от загрязнения и повреждения.

Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также прямых солнечных лучей при стрельбе против солнца и исключает этим самым демаскирующие снайпера отблески.

183

Оптическая часть ПСО-1 (рис. 105) состоит из объектива, окуляра, оборачивающей системы, сетки, люминесцентного экрана.

Рис. 105. Оптическая часть ПСО-1

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, две из них – склеенные.

Оборачивающая система предназначена для придания изображению нормального (прямого) положения. Она состоит из четырех линз, склеенных попарно.

Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении, он состоит из трех линз, из них две – склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света. Он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром (рис. 106) в оправе для зарядки экрана и флажок переключения экрана (рис. 107):

а) в сторону светофильтра (горизонтальное положение флажка) – для подзарядки экрана и при стрельбе в обычных условиях;

б) в сторону объектива (вертикальное положение флажка)

–при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

184

Сетка прицела (рис. 108) служит для прицеливания, она сделана на стекле, укреплена в подвижной раме (каретке).

На сетку прицела нанесены:

–основной (верхний) угольник для прицеливания при стрельбе до 1000 м;

–шкала боковых поправок (ШБП);

–дополнительные угольники для прицеливания при стрельбе на 1100 м, 1200 м, 1300 м;

–дальномерная шкала (сплошная горизонтальная и наклонная пунктирная линии).

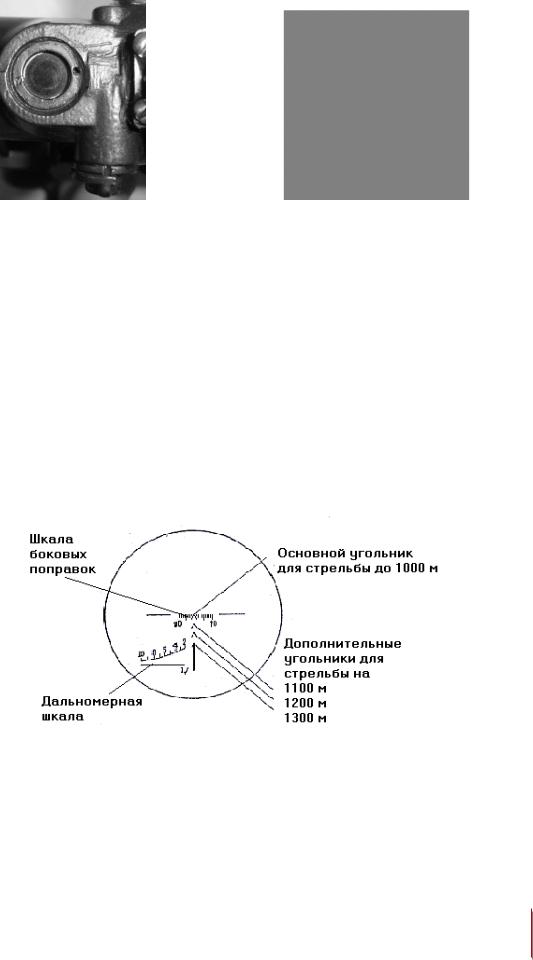

Рис. 108. Сетка прицела ПСО-1

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями: цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям до объекта (цели) 200, 400, 600, 800, 1000 метров.
