Рис. 111. Изменение угловых величин:

а– в градусах; б – в тысячных

Сувеличением или уменьшением радиуса отношение одной шеститысячной окружности к радиусу (к дальности расстояния) остается всегда неизменным.

На различных дистанциях одна тысячная занимает расстояние по фронту: на 100 м – 10 см, на 200 м – 20 см, на 500 м – 50 см, на 1000 м – 100 см.

Соответственно, две тысячных по фронту займут в два раза большее расстояние, а пять тысячных – в 5 раз большее (рис. 112), то есть при внесении поправки в прицел перемещение маховичка на одну тысячную приведет к изменению СТП на мишени на 10 см (на дистанции стрельбы 100 м).

Между системой измерения в градусах и системой измерения в тысячных существует следующая зависимость: в окружности 360°, а по угломеру – 6000 делений. Таким образом, угол

водну тысячную равен 3,6 (минуты) (21600:6000), а угол в 1° равен приблизительно семнадцати тысячным.

Рис. 112. Угол, образованный одной тысячной

191

Величины, выраженные в тысячных, записываются и произносятся как указано в таблице 16.

Измерять углы в тысячных долях расстояния на местности можно при помощи: прорези открытого прицела и мушки винтовки; перекрестия и шкалы оптического прицела; сетки бинокля; подручных предметов.

Ниже приведен порядок определения расстояний до цели. На сетке оптического прицела ПСО-1 нанесены шкалы, слева внизу расположена дальномерная шкала, на которой цифрами 2, 4, 6, 8, 10 указаны расстояния 200, 400, 600, 800,

1000 м (для целей высотой 1,7 м – средний рост человека).

Для определения расстояния по дальномерной шкале ПСО-1 необходимо навести шкалу на цель так, чтобы цель располагалась между сплошной горизонтальной и наклонной пунктирной линиями. Штрих шкалы, расположенный над целью, указывает расстояние до цели, имеющей высоту 1,7 м.

Если цель имеет высоту меньшую или большую чем 1,7 м, то необходимо расстояние, определенное по шкале, умножить на отношение:

высотацели(м)

1,7

Пример. Определить расстояние до ростовой мишени (высота 1,5 м), если мишень своей верхней частью касается пунктирной линии дальномерной шкалы со штрихом 5 (500 м)

(рис. 113):

192

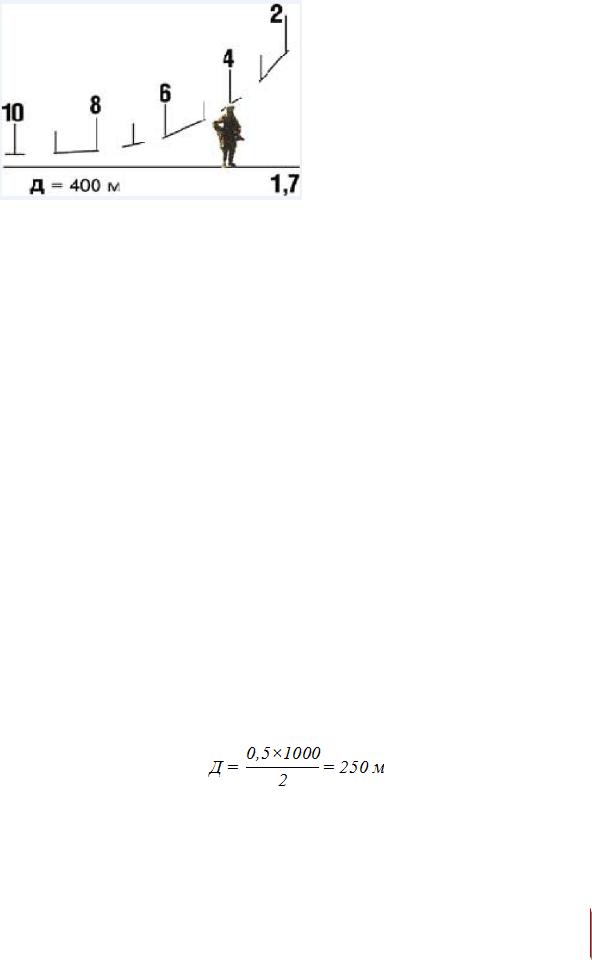

Рис. 113. Определение расстояния до цели по дальномерной шкале прицела ПСО-1

Этот способ определения расстояния применим лишь тогда, когда цель видна полностью, иначе при вычислении будут допущены ошибки (если цель не видна полностью, то расстояние будет завышено).

Определить расстояние до объекта можно и при помощи шкалы боковых поправок сетки прицела, на которой нанесены 20 делений (по 10 в обе стороны), цена одного деления – одна тысячная (0-01).

Угловую величины цели (предмета) измеряют шкалой, то есть определяют, во сколько делений шкалы цель уместилась. Зная линейные размеры цели (предмета), можно определить расстояние до цели по формуле «тысячной».

,

где Д – расстояние до цели (м), В – линейный размер цели (м), У – угловой размер цели (в тысячных), 1000 – величина постоянная.

Пример. Определить расстояние до грудной мишени (ширина 0,5), если она уместилась в два отрезка (0-02, т.е. две тысячных) шкалы боковых поправок (рис. 114).

193

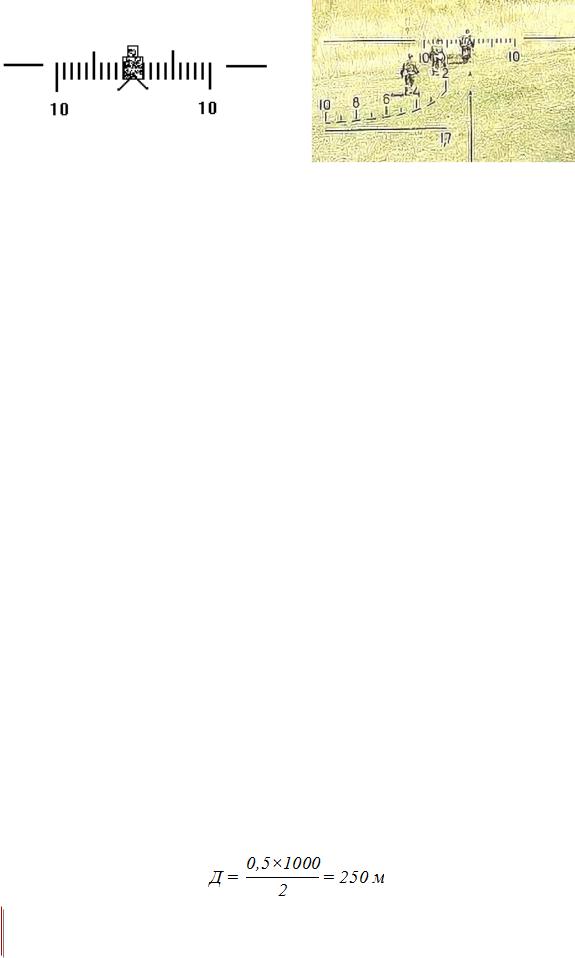

Рис. 114. Определение расстояния до объекта и при помощи шкалы боковых поправок сетки прицела

Сетка бинокля имеет горизонтальные и вертикальные деления: ширина всей сетки по горизонтали равна 1-00, расстояние между большими делениями соответствует 0-10, а между большими и малыми делениями 0-05.

Расстояние по вертикали между черточкой и крестиком равно 0-05, а между двумя близлежащими крестиками или черточками 0-10 (рис. 115).

Рис. 115. Сетка бинокля

Для определения расстояния используется та же формула тысячной. Угловые размеры целей определяются с помощью сетки бинокля.

Пример 1. Грудная мишень вместилась в половину малого деления, равную 2,5 тысячной (рис. 116А). Ширина мишени 0,5 м. Определить расстояние до цели:

194

Пример 2. Ростовая (бегущая) мишень вместилась между чертой и крестиком по вертикали, расстояние между ними соответствует 5 тысячным (рис. 116Б). Высота мишени 1,5 м. Определить расстояние до цели:

Определение расстояния до цели с помощью подручных предметов.

Каждый предмет и его составляющие имеют угловое значение. Для определения расстояний до целей необходимо приобрести навыки в измерении угловых величин столба, дерева, дома, человека, мишени и т. д. и, соответственно, знать линейные размеры (в метрах) предметов, мишеней (целей).

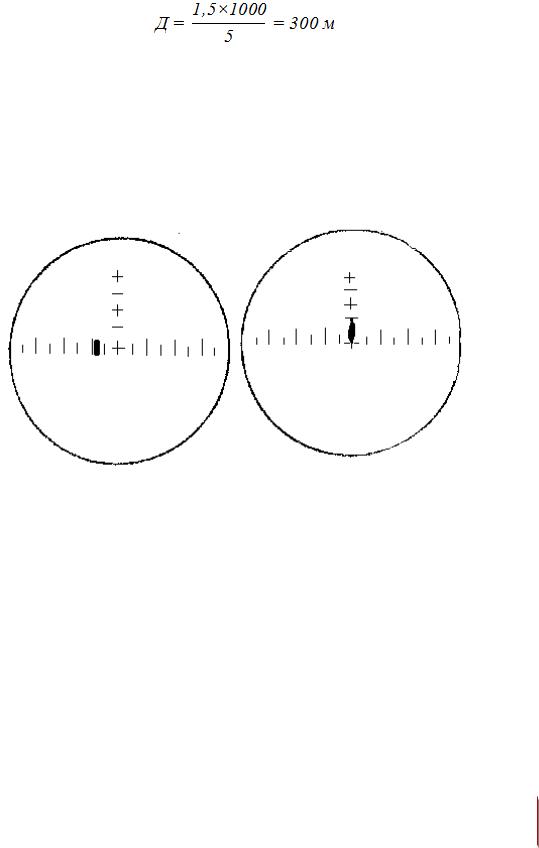

Рис. 116. Определение расстояния с помощью сетки бинокля:

А– по ширине цели; Б – по высоте цели

Втаблице 17 указаны примерные линейные размеры общеизвестных предметов.
