Линия прицеливания – прямая линия, проходящая от глаза стрелка через середину прорези прицела и вершину мушки в точку прицеливания.

Линия возвышения – прямая линия, являющаяся продолжением оси канала ствола наведенного оружия.

Линия бросания – прямая линия, являющаяся продолжением оси канала в момент вылета пули.

Угол бросания – угол, составленный линией бросания и горизонтом оружия.

Угол возвышения – угол, составленный линией возвышения и горизонтом оружия. Наибольшая дальность полета пули достигается тогда, когда стрельба ведется под углом 30о-35о.

Угол вылета – угол, заключенный между линией возвышения и линией бросания.

Траектория, образуемая при стрельбе под углом до 35о, называется настильной; под углом более 35о – навесной.

Траектории, имеющие одинаковую горизонтальную дальность при различных углах возвышения, называются сопря-

женными.

Наибольшее применение в стрелковой практике имеют настильные траектории. Но они также не все одинаковы по форме. Одни из них более отлоги, другие более круты. Чем отложе траектория, тем больше участок поражения вертикальных целей, тем меньше оказывают влияние на поражение целей ошибки в определении расстояний.

Средствами увеличения отлогости траектории могут служить увеличение начальной скорости пули и улучшение ее других баллистических качеств.

Поскольку воздух давит не только на головку пули, но и на ее нижнюю часть, то он стремиться опрокинуть ее головку назад. Для того чтобы пуля летела всегда вперед носовой частью и не опрокидывалась под воздействием воздушной массы, ей придается вращательное движение вокруг своей продольной оси за счет нарезов в канале ствола. Вращение пули придает ей такую устойчивость, что сопротивление воздуха не в состоянии ее опрокинуть, но от вращения траектория ее изменяется, то есть пуля отклоняется в боковом направлении.

Огнестрельное оружие имеет нарезку ствола по ходу часовой стрелки (слева вверх направо) и деривация пули прохо-

36

дит всегда в правую сторону. В таблице 2 указаны величины деривации при стрельбе из винтовки калибра 7,62 мм.

Отклонение пули в сторону от плоскости стрельбы под влиянием вращения называется деривацией.

Таблица 2

ВЕЛИЧИНА ДЕРИВАЦИИ В СТРЕЛЬБЕ ИЗ ВИНТОВКИ КАЛИБРА 7,62 ММ

И ОБЫКНОВЕННОЙ ПУЛЕЙ СО СТАЛЬНЫМ СЕРДЕЧНИКОМ

При стрельбе на расстояние менее 500 м деривация не имеет большего практического значения, так как она не превышает собственный радиус рассеивания пуль. В стрельбе на большие дистанции влияние деривации необходимо учитывать.

2.6. Влияние внешних условий на полет пули

Табличные данные траектории соответствуют нормальным условиям стрельбы.

За нормальные (табличные) условия приняты следующие:

1) метеорологические условия:

атмосферное (барометрическое) давление на горизонте оружия – 755 мм рт. ст.;

температура воздуха на горизонте оружия – +15°С; относительная влажность воздуха – 50%; ветер отсутствует (атмосфера неподвижна).

2) баллистические условия:

вес пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы;

температура заряда – +15°С; форма пули (гранаты);

37

высота мушки установлена по данным приведения оружия к нормальному бою; высоты (деления) прицела соответствуют табличным углам прицеливания.

С увеличением атмосферного давления плотность воздуха увеличивается, а вследствие этого увеличивается сила сопротивления воздуха и уменьшается дальность полета пули (гранаты), поправки на изменение атмосферного давления учитываются при высоте местности над уровнем моря 2000 м и более, на равнинной местности не учитываются.

При повышении температуры воздуха плотность его уменьшается, а вследствие этого увеличивается дальность полета пули (гранаты). Температура воздуха влияет и на процесс горения порохового заряда – скорость его горения увеличивается, так как уменьшается расход тепла, необходимый для нагревания и воспламенения пороховых зерен, следовательно, начальная скорость пули и дальность полета увеличивается. Установлено, что изменение температуры воздуха на 1оС изменяет начальную скорость пули на 1 м/с. Колебания между нормальной температурой и зимними морозами приводят к изменению начальной скорости пули на 50-60 м/с.

Продольный ветер (попутный и встречный) на полет пули оказывает незначительное влияние, и в стрелковой практике поправки на такой ветер не вносятся в прицел (исключение составляет стрельба из гранатомета – сильный продольный ветер учитывается при стрельбе). Боковой ветер оказывает значительное влияние, особенно на полет гранаты, и его необходимо учитывать при стрельбе из гранатометов и стрелкового оружия. На полет пули значительное влияние оказывает направление и сила ветра. Для большей точности стрельбы стрелки вносят поправку в установку прицела или делают вынос на ветер. Направление ветра определяют по приборам и по внешним признакам. По силе ветер делят на слабый (2-3 м/с), умеренный (4- 6 м/с), сильный (8-12 м/с).

Изменение влажности воздуха оказывает незначительное влияние на плотность воздуха и, следовательно, на дальность полета пули (гранаты), поэтому не учитывается при стрельбе.

38

2.7. Прямой выстрел и его практическое значение

Выстрел, при котором траектория полета пули не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом.

Практическое значение прямого выстрела заключается в том, что на дистанциях стрельбы, не превышающих дальность прямого выстрела, огонь можно вести с одной установкой прицела, соответствующей дальности прямого выстрела. Например, у АК-74 дальность прямого выстрела по грудной фигуре (высотой 0,5 м) равна 440 м – значит, с установкой прицела на отметку 4 можно вести огонь на расстоянии до 400 м без перестановки прицела; при этом район прицеливания по высоте, как правило, выбирается на нижнем краю цели, и где бы цель ни находилась – на расстоянии 100, 200 и до 400 м – она будет поражена.

Дальность прямого выстрела зависит от высоты цели и настильности траектории. Чем выше цель и настильнее траектория, тем больше дальность прямого выстрела и тем на большем протяжении местности цель может быть поражена с одной установки прицела.

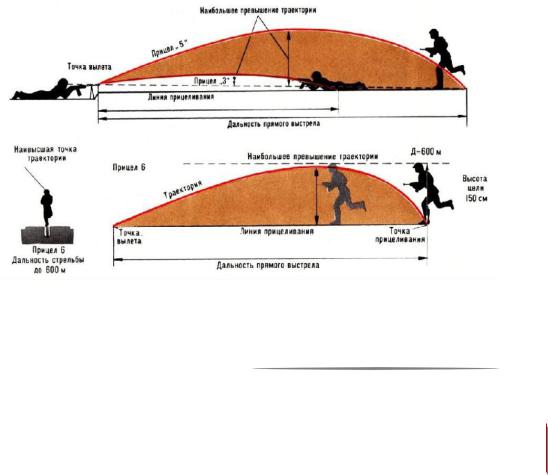

Рис. 3. Прямой выстрел

39

2.8. Факторы, влияющие на кучность и меткость стрельбы

Меткость стрельбы определяется точностью совмещения средней точки попадания (СТП) с намеченной точкой на цели КТ (контрольная точка) и величиной рассеивания. При этом чем ближе СТП к намеченной точке и чем меньше рассеивание пуль, тем точнее стрельба.

Порядок определения средней точки попадания (СТП) способом последовательного соединения отрезков и при параллельном расположении пробоин изображен на рис. 4.

Для улучшения меткости и кучности стрельбы стреляю-

щий должен уметь:

–определять расстояние до цели;

–учитывать влияние метеорологических условий на полет пули и соответственно им выбирать установки прицела и район прицеливания;

–правильно выполнять приемы стрельбы;

–тщательно оберегать оружие и боеприпасы.

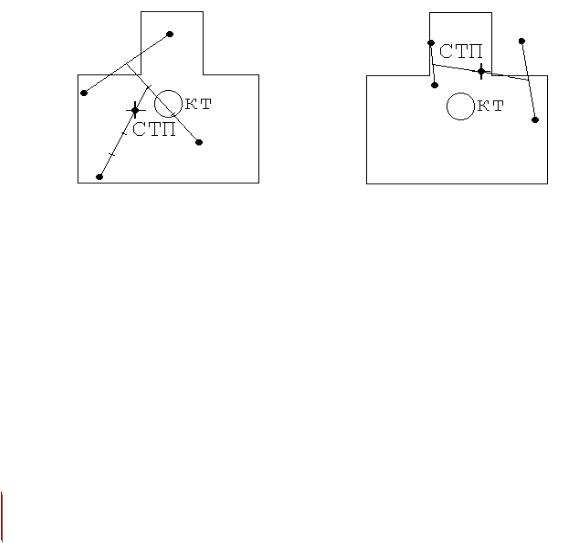

Рис. 4. Определение СТП по четырем пробоинам:

А– способом последовательного соединения отрезков ;

Б– при параллельном расположении пробоин.

Основными причинами, снижающими меткость стрельбы, являются ошибки стреляющего:

–в выборе района прицеливания, установке прицела и це-

лика;

–в изготовке;

–в наводке оружия;
