3.3.Устройство автоматов Калашникова

Ворганах внутренних дел на вооружении стоят различные образцы АК, а укороченный автомат со складным прикладом АКС-74У, который поступил на вооружении в 80-х годах XX века, имеет небольшие габариты, удобен при переноске и используется сотрудниками при несении службы (рис. 6).

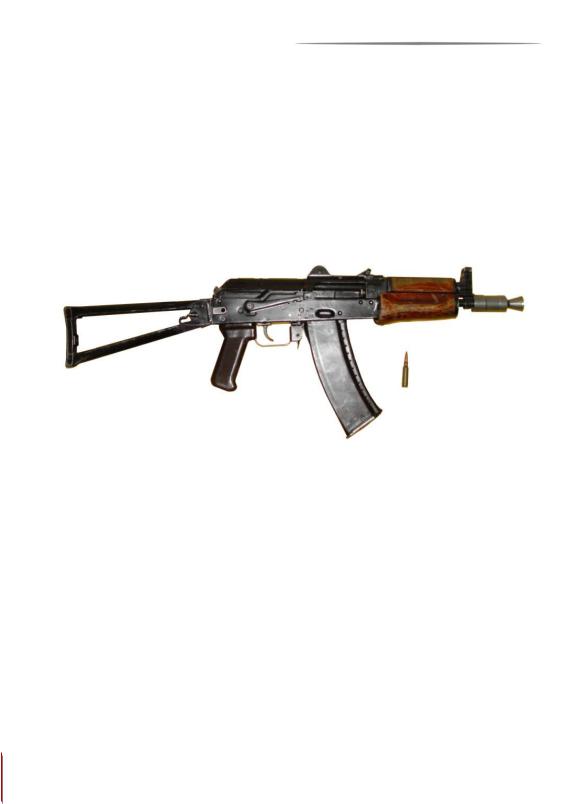

Рис. 6. Автомат АКС-74У

Автомат АКС-74У состоит из следующих частей и механизмов (рис. 7):

–ствол со ствольной коробкой, крышкой ствольной коробки, ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;

–пламегаситель;

–затворная рама с газовым поршнем;

–затвор;

–возвратный механизм;

–газовая трубка со ствольной накладкой;

–цевье;

–магазин.

46

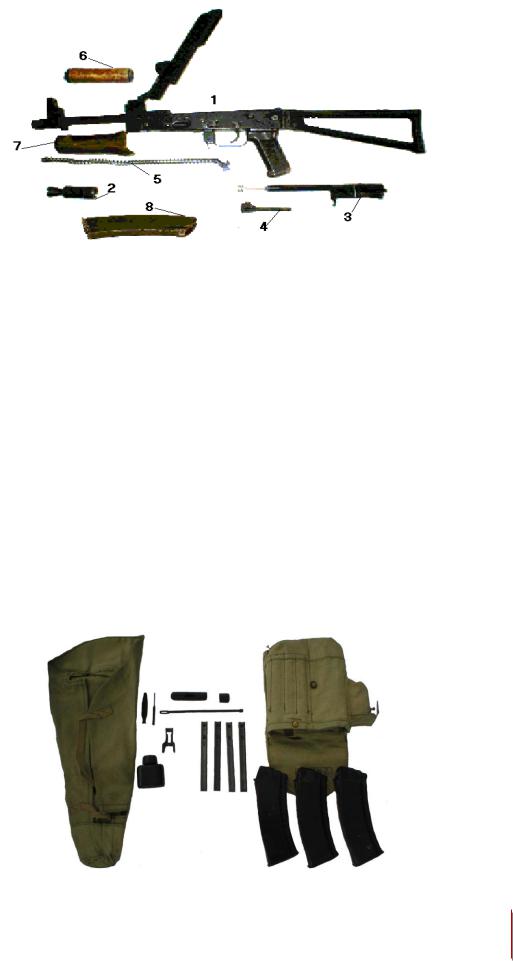

Рис. 7. Части и механизмы автомата АКС-74У:

1 – ствол со ствольной коробкой, крышкой ствольной коробки, ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой; 2– пламегаситель; 3 – затворная рама с газовым поршнем; 4 – затвор; 5 – возвратный механизм; 6 – газовая трубка со ствольной накладкой; 7 – цевье; 8 – магазин

В комплект автомата АКС-74У входят принадлежности

(рис. 8):

–шомпол (протирка),

–пенал,

–масленка,

–обоймы и переходник для ускоренного снаряжения мага-

зинов,

–сумка для магазинов,

–чехол для автомата,

–запасные магазины,

–ремень к автомату.

Рис. 8. Принадлежности к АКС-74У

47

Шомпол (протирка) применяется для чистки и смазки канала ствола, а также каналов и полостей частей автомата.

Отвертка и выколотка применяются при разборке и сборке автомата. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а боковой вырез – для закрепления протирки на шомполе. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата, овальные отверстия для отвертки и прямоугольное отверстие для поворота замыкателя газовой трубки при разборке и сборке автомата.

Масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.

Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещаются 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадения. Кроме того, пластинчатая пружина обеспечивает прочное соединение обоймы с переходником.

Переходник служит для соединения обоймы с магазином при снаряжении его патронами. Он имеет: снизу два загиба, которые входят в соответствующие пазы на горловине магазина; сверху – два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.

Автомат АК-74 также стоит на вооружении в МВД России. АК-74 состоит из 12 основных частей и механизмов

(рис. 9).

В комплект автомата АК-74 входят принадлежности (рис. 10): шомпол, протирка, ершик, отвертка, выколотка, пенал, масленка, обоймы и переходник.

48

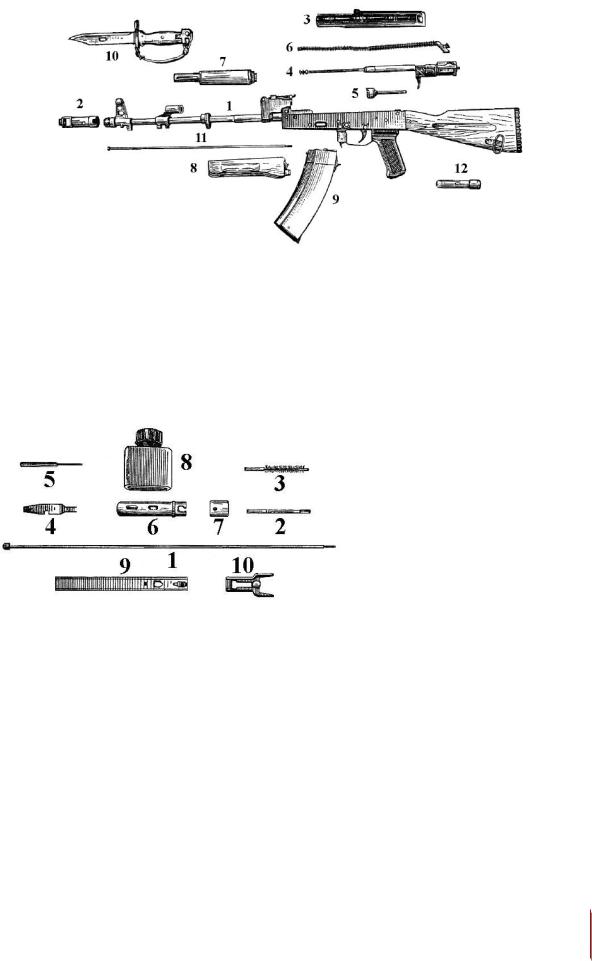

Рис. 9. Части и механизмы автомата АК-74:

1 – ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 – дульный тормоз-компенсатор; 3 – крышка ствольной коробки;

4 – затворная рама с газовым поршнем ;5 – затвор; 6 – возвратный механизм; 7 – газовая трубка со ствольной накладкой; 8 – цевье; 9 – магазин;

10 – штык-нож; 11 – шомпол; 12 – пена

Рис. 10. Принадлежности к АК-74:

1 – шомпол; 2 – протирка;

3 – ершик; 4 – отвертка;

5 – выколотка;

6 – пенал; 7 – крышка;

8 – масленка; 9 – обойма;

10 – переходник

Прицельное приспособление автомата служит для навод-

ки автомата на цель при стрельбе на различные дальности. Оно состоит из мушки и колодки прицела (АК-74) или целика (АКС-

74У).

Прицельная планка АКС-74У имеет L-образную форму

(при виде сбоку) всего с двумя положениями для стрельбы: первое положение для стрельбы на дистанцию до 350 м обозначено «П»; второе положение для стрельбы на дистанцию до

500 м – «4-5».

Прицел АК-74 (рис. 11) состоит из колодки прицела, пла-

стинчатой пружины, прицельной планки и хомутика. Пластинчатая пружина помещается в гнезде колодки прицела и удер-

49

живает прицельную планку в определенном положении. На прицельной планке нанесена шкала с делениями от 1 до 10. Цифры шкалы обозначают дальности стрельбы в сотнях метров. Кроме того, на прицельной планке нанесена буква «П» – постоянная установка прицела, примерно соответствующая прицелу 4 (дальности прямого выстрела – 440 м).

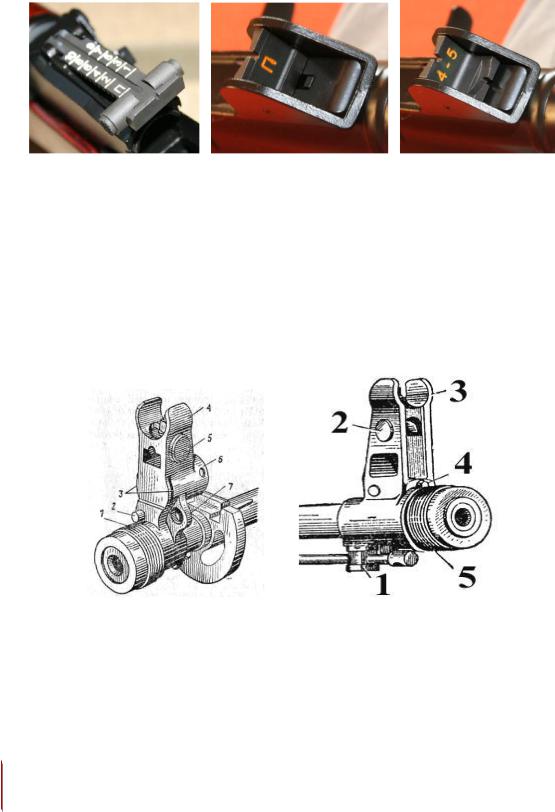

Рис. 11. Прицел АК:

А– АК-74 – прицельная планка;

Б– АКС-74У – целик на 400-500 м;

В– АКС-7-4У – целик до 350 м

Устройство мушки АКС-74У аналогично АК-74 (рис. 12). Мушка АКС-74У располагается над газовой камерой, так как ствол автомата укорочен. Мушка ввинчена в полозок, который закреплен в основании мушки.

Рис. 12. Основание мушки:

А – АКС-74У: 1 – резьба, 2 – фиксатор, 3 – пазы для установки накидной мушки приспособления для стрельбы ночью, 4 – предохранитель мушки, 5 – полозок с мушкой; 6 – газовая камера, 7 – прилив с проушиной;

Б – АК-74: 1 – упор для штыка-ножа, 2 – полозок с мушкой, 3 – предохранитель мушки, 4 – фиксатор,

5 – резьба для навинчивания дульного тормоза-компенсатора
