Материал: Задание 1 ДМ
Синхронная частота вращения, nс = 1500 мин-1
Тип двигателя |
Номинальная мощность, Nн кВт |
Асинхронная частота, nас мин-1 |
М пуск
Мном
|
Мmax
Мном |
АИР71A4 |
0,55 |
1390 |
2,0 |
2,2 |
АИР71B4 |
0,75 |
1390 |
2,0 |
2,2 |
АИР80A4 |
1,1 |
1420 |
2,0 |
2,2 |
АИР80B4 |
1,5 |
1415 |
2,0 |
2,2 |
АИР90L4 |
2,2 |
1425 |
2,1 |
2,4 |
АИР100S4 |
3,0 |
1435 |
2,0 |
2,4 |
АИР100L4 |
4,0 |
1430 |
2,0 |
2,4 |
АИР112M4 |
5,5 |
1445 |
2,0 |
2,2 |
АИР132S4 |
7,5 |
1455 |
2,2 |
3,0 |
АИР132M4 |
11,0 |
1460 |
2,2 |
3,0 |
АИР160S4 |
15,0 |
1465 |
1,4 |
2,3 |
АИР160M4 |
18,5 |
1465 |
1,4 |
2,3 |
АИР180S4 |
22,0 |
1470 |
1,4 |
2,3 |
Синхронная частота вращения, nс = 1000мин-1
Тип двигателя |
Номинальная мощность, Nн кВт |
Асинхронная частота, nас мин-1 |
Мпуск
Мном
|
Мmax
Мном |
АИР71A6 |
0,37 |
910 |
2,0 |
2,2 |
АИР71B6 |
0,55 |
900 |
2,0 |
2,2 |
АИР80A6 |
0,75 |
915 |
2,0 |
2,2 |
АИР80B6 |
1,1 |
920 |
2,0 |
2,2 |
АИР90L6 |
1,5 |
935 |
2,0 |
2,2 |
АИР100L6 |
2,2 |
950 |
2,0 |
2,2 |
АИР112MA6 |
3,0 |
955 |
2,0 |
2,5 |
АИР112MB6 |
4,0 |
960 |
2,0 |
2,5 |
АИР132S6 |
5,5 |
965 |
2,0 |
2,5 |
АИР132M6 |
7,5 |
970 |
2,0 |
2,5 |
АИР160S6 |
11,0 |
975 |
1,2 |
2,0 |
АИР160M6 |
15,0 |
975 |
1,2 |
2,0 |
АИР180M6 |
18,5 |
975 |
1,2 |
2,0 |
Синхронная частота вращения, nс = 500 мин-1
Тип двигателя |
Номинальная мощность, Nн кВт |
Асинхронная частота, nас мин-1 |
Мпуск
Мном
|
Мmax
Мном |
АИР71B8 |
0,25 |
680 |
1,6 |
1,7 |
АИР80A8 |
0,37 |
675 |
1,6 |
1,7 |
АИР80B8 |
0,55 |
700 |
1,6 |
1,7 |
АИР90LA8 |
0,75 |
700 |
1,6 |
1,9 |
АИР90LB8 |
1,1 |
700 |
1,6 |
1,9 |
АИР100L8 |
1,5 |
700 |
1,6 |
1,9 |
АИР112MA8 |
2,2 |
700 |
1,9 |
2,2 |
АИР112MB8 |
3,0 |
700 |
1,9 |
2,2 |
АИР132S8 |
4,0 |
720 |
1,9 |
2,6 |
АИР132M8 |
5,5 |
720 |
1,9 |
2,6 |
АИР160S8 |
7,5 |
730 |
1,4 |
2,2 |
АИР160M8 |
11,0 |
730 |
1,4 |
2,2 |
АИР180M8 |
15,0 |
730 |
1,2 |
2,0 |

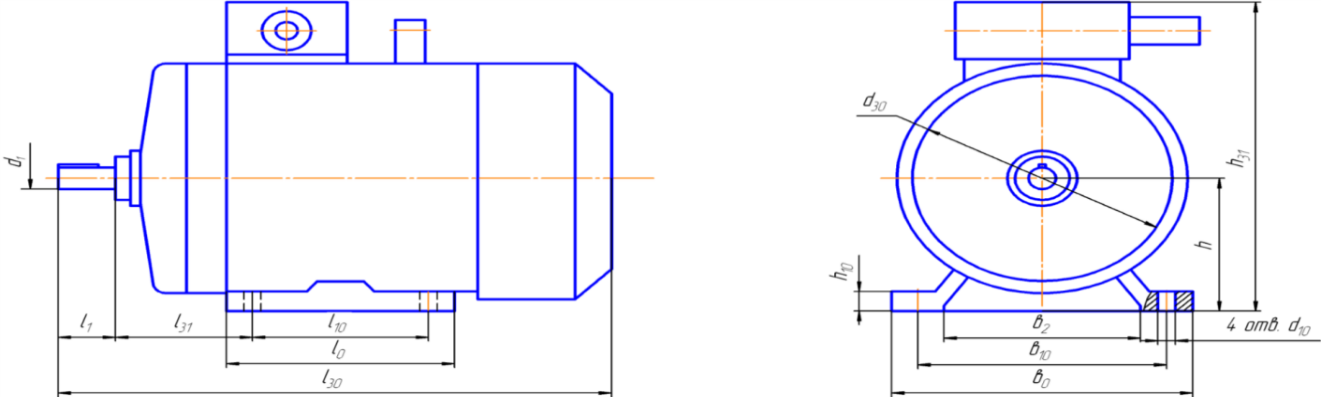

Электродвигатели исполнения 1м1081 по гост 51689-2000
Пример обозначения электродвигателя: АИР80A2УЗ, исполнение 1М1081 ГОСТ 51689-2000
Структура условного обозначения: АИР УЗ, где АИР – серия электродвигателя (асинхронный, общепромышленный, по ГОСТ); – высота оси вращения; – установочный размер станины по длине (S, M или L); - длина сердечника статора (А или В); - число полюсов (2, 4, 6 или 8); УЗ – климатическое исполнение (в таблицах условно не дано)
d1–
по k6
l0 =
l10 +
4d10
в0
= в10
+5d10
в2 =
в10 -
5d10
Основные размеры в мм
Тип э/д |
Число п |
l1 |
l10 |
l30 |
l31 |
d1 |
d10 |
d30 |
в10 |
h |
h10 |
h31 |
АИР71А |
2, 4, 6, 8 |
40 |
90 |
285 |
45 |
19 |
7 |
170 |
112 |
71 |
9 |
201 |
АИР80А |
50 |
100 |
300 |
50 |
22 |
10 |
186 |
125 |
80 |
10 |
218 |
|
АИР80В |
320 |
218 |
||||||||||
АИР 90L |
125 |
350 |
56 |
24 |
208 |
140 |
90 |
11 |
243 |
|||
АИР100S |
60 |
112 |
362 |
63 |
28 |
12 |
235 |
160 |
100 |
12 |
263 |
|
АИР 100L |
140 |
392 |
263 |
|||||||||
АИР112M |
80 |
452 |
70 |
32 |
260 |
190 |
112 |
310 |
||||
АИР132S |
480 |
89 |
38 |
302 |
216 |
132 |
13 |
350 |
||||
АИР132M |
178 |
530 |
89 |
38 |
350 |
|||||||
АИР160S |
2 |
|
|
|
|
42 |
|
|
|
|
|
|
|
|
110 |
78 |
624 |
108 |
|
15 |
358 |
254 |
160 |
18 |
430 |
4, 6, 8 |
48 |
|||||||||||
АИР160M |
2 |
|
|
|
|
42 |
|
|
|
|
|
|
|
|
110 |
210 |
667 |
108 |
|
15 |
358 |
254 |
160 |
18 |
430 |
4, 6, 8 |
48 |
|||||||||||
АИР180S |
2 |
|
|
|
|
48 |
|
|
|
|
|
|
|
|
110 |
203 |
662 |
121 |
|
15 |
410 |
279 |
180 |
20 |
470 |
4, 6, 8 |
55 |
