4 Описание строительных конструкций



4.1 Фундаменты



В проекте приняты фундаменты монолитные ленточные железобетонные. Под фундамент

выполняется песчаная подготовка толщиной 100 мм. На песчаной подготовке устраиваются

фундаменты, под наружные и внутренние стены выполняется фундаментная полдушка шириной

900 мм, фундаментная стена – 400мм. В целях защиты стен от увлажнения грунтовой влаги

устраивают горизонтальную и вертикальную гидроизоляцию. Горизонтальная гидроизоляция вы-

полняется путем укладки двух слоев «Бикрост» СПП. Вертикальная гидроизоляция выполняется

путем двукратной обмазки горячим битумом.



Глубина заложения фундамента назначена с учетом глубины промерзания грунта см. рас-

чет.



4.2 Стены

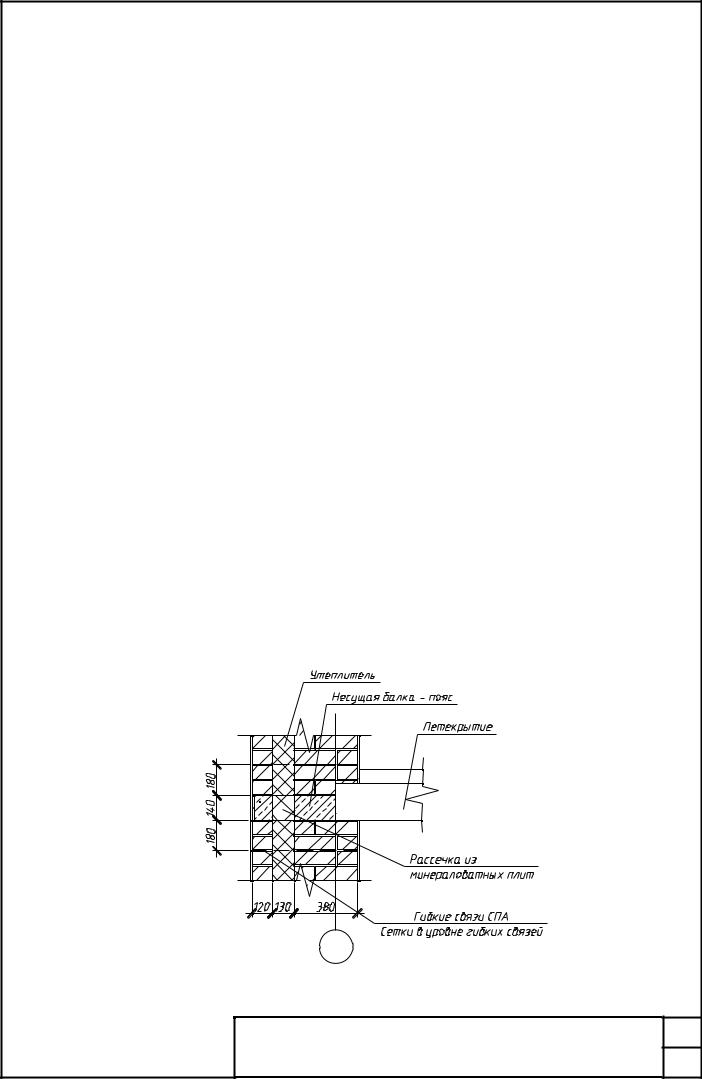

Наружные стены представляют собой трехслойную конструкцию с несущим слоем из пол-

нотелого керамического кирпича толщиной 380 мм, слоем теплоизоляции из пенополистерола

и

защитно-декоративным наружным слоем из кирпича толщиной 120мм.



Стены выкладываются из красного обыкновенного кирпича ГОСТ 530-85 марки 100 на це-

ментно-песчанном растворе М75 «впустошовку».



Толщина утеплителя принята согласно теплотехническому расчету 140мм (см. п.).



Защитная стенка из кирпича выполняться навесной с операнием на пояса, выступающие

из несущей стены через каждый этаж.



Рисунок 4



Пояснительная записка

Ëèñò

3



Слои стены во избежание расслоения скрепляются пластиковыми анкерами, которые протыкают утеплитель. Анкера устанавливаются с шагом по высоте 600мм; площадь поперечных связей должна быть не менее 0,4 см22 [ÑÍèÏ II-22]

По контуру оконных и дверных проемов должен предусматриваться слой негорючей теп-

лоизоляции шириной 100 – 120 мм из минераловатной плиты.

Необходимость устройства в стене специального слоя пароизоляции определяется рас-

четом. При необходимости пароизоляция устраивается, между несущим и теплоизоляционным слоями стены.

Толщина внутренних стен 380 мм. Марка кирпича М100, марка раствора М 75. Стены вы-

полнены с перевязкой швов и оштукатурены цементно-известковым раствором.

Над оконными и дверными наружными проемами укладываются брусковые перемычки, под настилами перекрытий – брусковые усиленного сечения. Лицевой ряд кирпича ложится на полку заведенного в перемычку L125х125х8 ГОСТ 8509-86. В местах, где недостаточно длины пере-

мычки, укладываются прогоны. Ведомость перемычек и спецификация перемычек пиведены на пер-

вом листе графической части,

4.3 Перекрытие

Перекрытие над гаражом выполняется из плит балочного типа, плиты с круглыми пусто-

тами приняты по ГОСТ 9561-91, Операние на стены не менее 0,10м, уложены на среднюю стену сплошными концами, торцы плит заделываются бетонными вкладышами. Для придания простран-

ственной жесткости плиты между собой и стенами соединяются анкерами n10А240 (А-I), швы между плитами заделываются цементно-песчанным раствором марки 100.

Конструкция междуэтажного перекрытия состоит из деревянных стандартных бруско-

вых балок прямоугольного сечения, черепных брусков квадратного сечения, стандартного щито-

вого наката, слоев паро- и звукоизоляции, а также дощатого пола по лагам..

4.4 Полы

Полы в жилых комнатах, коридорах, кухне линолеум на упругой основе.

В санузле и ванной комнате: покрытие пола керамические плитки на слое цементо-пес- чаного раствора марки М150, гидроизоляция из 2-х слоев рубероида на битумной мастике.

Ëèñò

Пояснительная записка

4

4.5 Перегородки

Межкомнатные перегородки - гипсокартонные, запроектированы в соответствии с ука-

заниями СП 55-101-2000.

Конструкция перегородок состоит из металлического каркаса, обшитого гипсокартон-

ными листами.

Каркас состоит из верхних и нижних направляющих и стоек. Крепление направляющих металлических профилей и деревянных брусков каркасов к полу и потолку, а также стоек, при-

мыкающих к стенам, следует предусматривать с помощью дюбелей, располагаемых с шагом не более 1000 мм, но не менее 3-х креплений на один профиль (брусок).

Стоечные профили каркаса устанавливаются между верхней и нижней направляющими с шагом 600 мм.

В стенках стоечных профилей предусмотрено устройство отверстий для пропуска инже-

нерных коммуникаций.

Соединение профилей шарнирное: стоечный профиль плотно входят в натравляющий про-

филь и закрепляются методом "просечки с отгибом".

Данные решения по креплению профилей обеспечивают независимую работу каркаса пере-

городок и несущих конструкций здания.

Для повышения звукоизоляционных характеристик пространство между стоечными про-

филями перегородки заполняется изоляционным материалом. Вид и толщина материала устанав-

ливаются по расчету. Вертикальные стыки ГКЛ располагаются только на стоечных профилях.

Стыки гипсокартонных листов с утоненными кромками зашпаклевываются при помощи шпаклевочной смеси "Фюгенфюллер" и армируются лентой. Окончательная отделка производится

"Финиш-пастой".

4.6 Крыша и кровля

Крыша односкатная с мансардой Деревянные несущие конструкции выполнены из пиломатериалов хвойных пород двух сор-

òîâ ïî ÃÎÑÒ 8486-86*.

Для изготовления настилов и обрешетки применяется древесина 3 сорта, а для несущих элементов стропильной системы (стропильные ноги, ендов, мауэрлатов, прогонов, стоек, подкосов, связей) – древесина 2 сорта.

Ëèñò

Пояснительная записка

5

Для устройства деревянных несущих конструкций должны применяться элементы с глубокой антипереновой пропиткой.

Огнезащитная облицовка деревянных несущих конструкций предусмотрена гипсокартонными листами марок ГКЛО или ГКЛВО (ГОСТ 6266-97). Устройство огнезащитной облицовки несущих деревянных конструкций следует выполнять в соответствии с указаниями СП 55-101- 2000.

Âконструкции мансарды предусмотрен утеплитель из минераловатных плит URSA толщиной 150мм.

Основанием под кровлю из листовой стали является деревянная обрешетка, которая выполнять из брусков сечением 50х50.

Свес крыши по всему периметру следует выполнять в виде сплошного досчатого настила шириной не менее 700 мм, а далее с шагом 300 мм размещать параллельно свесу бруски обрешетки.

Для рядового покрытия скатов крыши, карнизных свесов, разжелобков и т.д. должны использоваться предварительно подготовленные картины.

Скаты крыши следует покрывать картинами после устройства карнизных свесов и настенных желобов.

Устройство карнизного свеса должно начинаться с установки Т-образных костылей с шагом 700 мм. Поперечные планки костылей должны отстоять от свеса дощатого настила на 120 мм.

Âместах расположения дымовых труб и слуховых окон должно быть предусмотрено устройство воротников из листовой стали. При этом все деревянные элементы обрешетки, прилегающие к стволу дымовой трубы, по противопожарным требованиям должны отстоять от поверхности его стенок на 130 мм.

4.7 Окна

В проекте применены оконные блоки из ПВХ профилей ГОСТ 30674—99 с двухкамерными стеклопакетами из листового стекла с межстекольным расстоянием 12 мм (СПД4М1-12-4М1-12- 4М1 ГОСТ24866-99), класс изделий по показателю приведенного сопротивления теплопередаче — Г1. Размеры проемов в кладке приведены в таблице «Ведомость проемов». Марки приведены в со-

ответствие с «Спецификация элементов заполнения проемов» графической части проекта.

Ëèñò

Пояснительная записка

6

Конструкция узлов примыкания оконных блоков к проемам соответствует ГОСТ 309712002 включает в себя три изоляционных слоя, имеющих различное функциональное назначение

(рисунок 4).

Наружный слой изолирует монтажный узел от природных факторов: дождя, ветра, мороза,

солнечных лучей и звука. Для изоляции по наружному слою применены паропроницаемые саморас-

ширяющихся уплотнительные ленты (ПСУЛ). Установленные между оконной коробкой и стеновым проемом с внешней стороны монтажного узла, эти пористые ленты, работая по принципу «сжа-

той пружины», независимо от температурных или усадочных изменений размера монтажного за-

зора препятствуют продвижению воздуха, а вместе с ним и проникновению во внутрь стыка влаги и температуры. Вместе с тем ленты паропроницаемые, что обеспечивает свободный выход наружу влаги, выпадающей внутри стыка в слое образования конденсата. Кроме того ленты за-

щищают утеплительный материал центрального слоя от разрушающего действия солнечных лу-

чей и прямого контакта с дождевой влагой.

Центральный слой монтажного узла изолирует от действия высоких и низких темпера-

тур, а также от проникновения звука во внутрь помещения. Материалом для центрального слоя являются полиуретановые пенные утеплители (оконные монтажные пены).

Внутренний слой препятствует проникновению влаги изнутри помещения в центральный слой стыка и выходу конденсата из стены во внутрь помещения, что предотвращает образова-

ние плесени и грибка на внутренних поверхностях стыков и на откосах. Для устройства внут-

реннего слоя применены пароизоляционные ленты.

Внутренний слой шва должен обладать наиболее высокими пароизоляционными свойст-

вами, для предотвращения диффузии водяного пара изнутри помещения в центральный слой шва.

Наружный слой, наоборот, должен обладать высокой паропроницаемостью для вывода влаги из шва наружу. Центральный слой всегда должен иметь промежуточные значения показателей паро-

изоляции, в противном случае неизбежно нарушение условий диффузионного переноса влаги и ее накопление в теле слоя.

Ëèñò

Пояснительная записка

7
