Если осесимметричное отверстие представить в виде точечного стока рис.14, а всасывающую «щель» рассматривать как линейный сток рис.15, то поверхности равных скоростей в первом случае представляют концентрические сферы, во втором цилиндр .

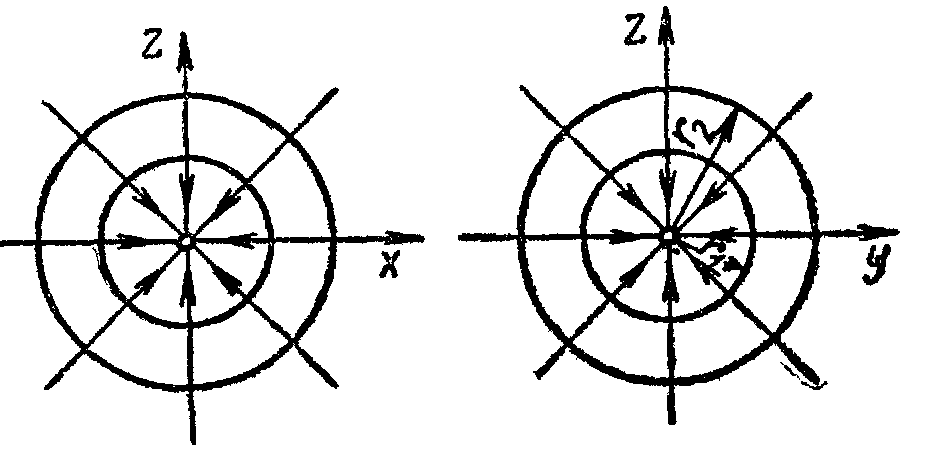

Рис.14.Точечный сток

При точечном стоке скорости изменяются обратно пропорционально квадратам радиусов. При линейном стоке воздуха скорости изменяются обратно пропорционально радиусам.

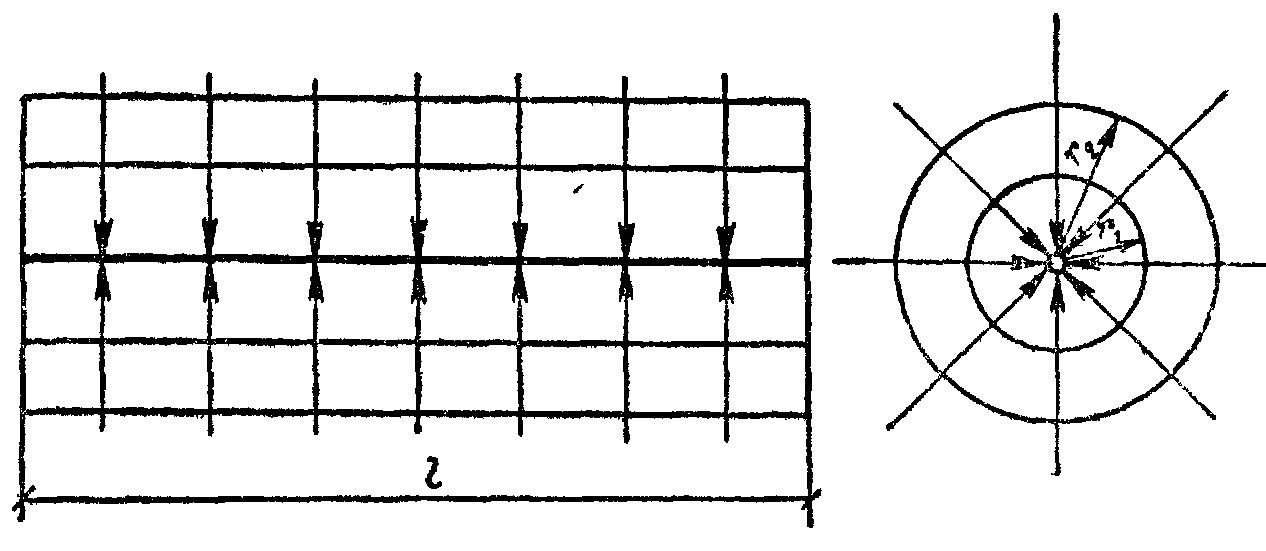

Рис.15. Линейный сток

Определение расхода воздуха, удаляемого местным отсосом. Расход воздуха для отсоса от источника, выделяющего теплоту, газы, пропорционален характерному расходу воздуха в конвективном потоке, поднимающимся над источником:

где – характерный расход, м³/ч, - безразмерный множитель, учитывающий влияние геометрических и режимных параметров в системе «источник-отсос»; - коэффициент, учитывающий скорость движения воздуха в помещении; – коэффициент, учитывающий токсичность вредных выделений.

Для отсосов от укрытий, имеющих рабочие проемы и неплотности, применяют формулу:

где –площадь рабочих проемов или неплотностей, м²; – средняя по площади рабочих проемов скорость всасывания, м/с.

При расчете отсосов от теплоисточников необходимо учитывать их конвективную теплоотдачу:

для горизонтальных поверхностей

для вертикальных поверхностей

где – температуры нагретой поверхности и воздуха в помещении, ⁰С; , – площади горизонтальной и вертикальной поверхностей; n – коэффициент зависящий от температуры поверхности, определяется по справочным таблицам.

Исходными данными для расчета отсосов открытого типа являются: размеры источника вредных выделений, количество выделяемой им теплоты, расход вредных выделений, нормируемая скорость движения воздуха в помещении.

Вытяжные зонты. Вытяжными зонтами называются приемники местных отсосов, имеющие форму усеченных конусов или пирамид и располагающиеся над источником вредных выделений рис.16.

{"cb":18,"cl":3,"cr":3,"fn":"vit-pr-1.jpg","id":"BY6fftCLLUtmMM:","is":"270\u0026nbsp;\u0026#215;\u0026nbsp;158","isu":"navigatorstroy.ru","ity":"jpg","md":"/search?hl=ru\u0026tbs=sbi:AMhZZiuCqV6Y0JEl9OQ0erJsvS0J1A9xNPBD9ZL8i7Cu1SKm2S2htxEMf33ADre2Ct7cHXWOedU0SFdNUD9-nqG1cpyU9Wx0Hnjf5yPcRPIllVmaefjhnhPjgsf-Y6eawBjBIHaN2-S_1-g19PV8AxFndICCa_1WzYmw_1i1p1fv113v-t7B-eulDGx9mUZA84vFNNx93ENNwoaijCiKEAPubx8yNFIa58pfa7lcXd_1f62scBgQUFc6BB2jvc_1wFVhdmO4_16mzOJspuoGAfDfyxIcKUNXNe0ZIV1VUG0a7M5YVAnrpW4Bq6-PgoRFrW1OKCtrOKqibC2OXe\u0026ei=Dj3pUomwDemj4gSEkYCADQ","msu":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAQSWQkFjp9-0IstSxpFCxCwjKcIGjwKOggBEhT2Bd4G2waFBvsFgAfcBoYG_1wbfBxog-2tJt_1lonAXiKrK4X4XFTN5k120LWdRKqZCAurWsxGcMIaaGptHnsbJj","oh":158,"os":"18KB","ow":270,"pt":"Производство и продажа вентиляционный вытяжной зонт приточный ...","s":"Производство и продажа вентиляционный вытяжной зонт приточный островной пристенный прямоугольный с жироуловителем промышленный эконом изготовление для ...","sc":1,"si":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAESWQkFjp9-0IstSxpFCxCwjKcIGjwKOggBEhT2Bd4G2waFBvsFgAfcBoYG_1wbfBxog-2tJt_1lonAXiKrK4X4XFTN5k120LWdRKqZCAurWsxGcMIaaGptHnsbJj","th":126,"tu":"https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcSf3A1ufInV5J5GPW3iug69IDRL80qmX6FRfthRNoGLO7kC0HvF","tw":216}

{"cb":3,"cl":3,"cr":6,"ct":6,"fn":"0228850688.gif","id":"yFQoF0H74JpAIM:","is":"355\u0026nbsp;\u0026#215;\u0026nbsp;400","isu":"dic.academic.ru","ity":"gif","md":"/search?hl=ru\u0026tbs=sbi:AMhZZivnaFpHaZv-5hwfO1b6MwNa1cqQ9ntlZllGc1pTlaWLX2jWbz-NtG6QKbFFWH0fW_1LLreWVUo07A7aFSU5Brmx2QJT6u4CIZvDq4XlrKNIsm0KE4_1bMCA3THISzAxJZx_1P-bYgjWvDiy0jjRm7qvhdxksKLHwNc05fku5jQWEQ7wc95p96_1PA56v7b21qZOYaMEAKQpKzQBjJbeyurIoc1EYNOgnIgJoVwkM0EKILWYWa6LOKCVtqT9SN05ZSqMmVujBluWAribZlSwe4Ao5eqO-NFsJ9pDb1chNu8Wg7GH53qnZlg\u0026ei=Dj3pUomwDemj4gSEkYCADQ","msu":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAQSSwnIVCgXQfvgmho3CxCwjKcIGi4KLAgBEgb_1B_1UH_1QcaIO02a1n4b2qHqmudZEV2gFjb4JFMKHaLu8KFYAK3BM2WDCHGyxavpOYPWw","oh":400,"os":"4KB","ow":355,"pt":"Вентиляция","s":"Схема механической вытяжной вентиляционной системы от местных насосов: 1, 2, 3, — местные отсосы (вытяжной шкаф, вытяжной зонт, бортовой отсос от ...","sc":1,"si":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAESSwnIVCgXQfvgmho3CxCwjKcIGi4KLAgBEgb_1B_1UH_1QcaIO02a1n4b2qHqmudZEV2gFjb4JFMKHaLu8KFYAK3BM2WDCHGyxavpOYPWw","th":238,"tu":"https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcT8LBeB8bt2_7kDBxvjBJAzovTEh4SINY2h134ADsvOYqpegWLNlg","tw":211}

{"fn":"file-438df96c48e2772b84070f65a17cde9d.jpg","id":"AJGnBc2htkDddM:","is":"400\u0026nbsp;\u0026#215;\u0026nbsp;300","isu":"rabotnik.kiev.ua","ity":"jpg","md":"/search?hl=ru\u0026tbs=sbi:AMhZZitwjkcEB6AwmZtLV_1_1pZ0P9y6Lvm0HudhiedQKX2bYUqpys2-o0oNtotWw-kVGaDTrKn9Mxx7xCd2XAR633D6oEj0vIYDCvFaLtEgwH_1fQXFzbiKZzsrdp7l8wfUc8GRYsp0vrvDn_1eTeWeYW2z4MqlUxs-GVWMV8owN6Kbl7vOxt7ChO_1eEiWcQGKZLxi8qTPOcC3OCWHid5TSyWqAc4vxbqrOH2TQH-FPwiUHPdnMDfCl3dUpZqneI0x2wKhnjiNhjOXINHLWcTda7LT-m24sOBv5bSIna6olgVcImBRRJYiLNw-B1U-23VoGPmhXNCxu5qBV\u0026ei=Dj3pUomwDemj4gSEkYCADQ","msu":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAQSWQkAkacFzaG2QBpFCxCwjKcIGjwKOggBEhSwA68DrQPqBt8DrgPnA-gD7QbdAxogqvplpavJ3DWGCefpHfqxQNiHNoiIaZiwxWt_1WpjHtl0MIXaoKnkGvv-T","oh":300,"os":"18KB","ow":400,"pt":"Изделия с оцинковки.Зонт вытяжной.Киев цена.","s":"Зонт вытяжной на мангал. Зонт вытяжной на кухню в ресторан, кафе. Вентиляционные системы. Изготовление вентиляционных каналов с оцинковки, нержавейки.","si":"/search?q=%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BD%D1%8B%D0%B5+%D0%B7%D0%BE%D0%BD%D1%82%D1%8B+%D0%BF%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B5\u0026newwindow=1\u0026sa=X\u0026hl=ru\u0026rlz=1T4LENP_ruRU506RU512\u0026biw=1767\u0026bih=723\u0026tbm=isch\u0026tbs=simg:CAESWQkAkacFzaG2QBpFCxCwjKcIGjwKOggBEhSwA68DrQPqBt8DrgPnA-gD7QbdAxogqvplpavJ3DWGCefpHfqxQNiHNoiIaZiwxWt_1WpjHtl0MIXaoKnkGvv-T","th":194,"tu":"https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcQn881CnbLockmMoX3ejgSShjLKKGnZDzKeCS_5Ebe4yVIqWGOsmQ","tw":259}

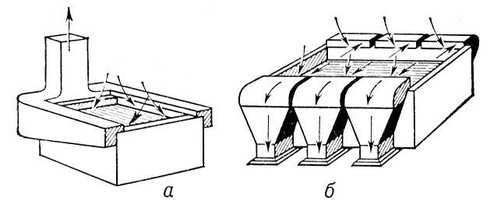

Рис16. Вытяжные зонты

Для зонтов характерно наличие пространства между источником и приемником вредных выделений, незащищенное от воздействия воздушных потоков помещения.

По этой причине воздух помещения свободно подтекает к источнику и при соответствующей скорости может отклонить поток удаляемых вредных выделений от зонта.

В связи с этим зонты требуют значительно большего расхода, чем другие местные отсосы.

Зонты бывают простые и активированные, индивидуальные и групповые. Зонт следует делать с центральным углом раскрытия не более 60 ⁰, при больших углах раскрытия резко увеличивается площадь, занятая вихревыми зонами у острых кромок, и соответственно уменьшается «эффективная всасывающая площадь» приемного отверстия .

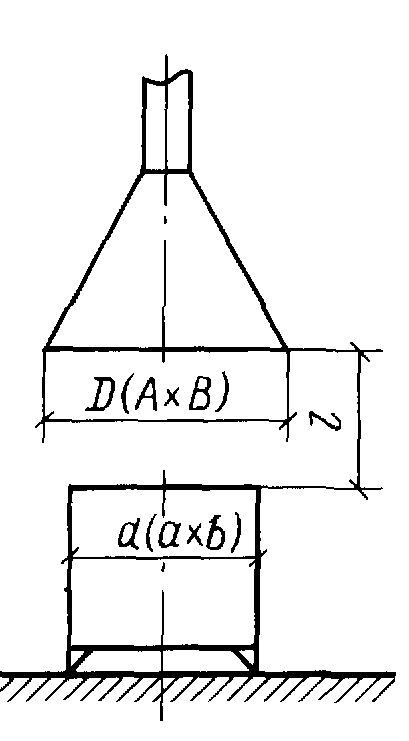

Рис. 17.Вытяжной зонт над нагретым источником

Размеры приемного отверстия зонта над круглым или прямоугольным источником следует принимать следующие (рис.17):

где

для прямоугольного в плане источника вместо принимают эквивалентный по площади диаметр

где - скорость движения воздуха в помещении.

Осевая скорость в конвективном потоке на уровне всасывания, м/с:

Если проектируется зонт над вытянутым источником , то

Использование зонтов рационально при значениях комплекса При необходимый расход удаляемого воздуха резко возрастает и применение зонтов становиться нецелесообразным.

Для круглых и прямоугольных источников

для вытянутых источников

Бортовые отсосы. Бортовые отсосы применяются (рис.18) применяют для удаления

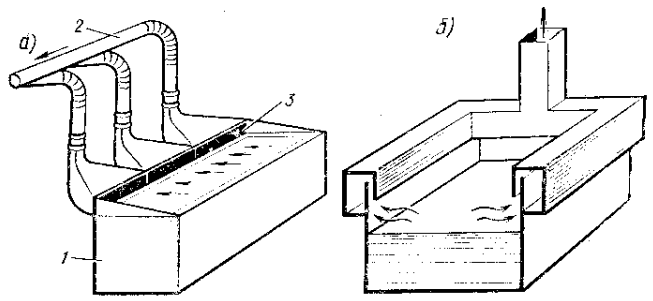

Рис.18. Бортовые отсосы

вредных выделений с поверхности растворов, находящихся в различных ваннах, где происходят процессы металлопокрытия и травлениия. Различают однобортовые, когда щель отсоса расположена вдоль одной из длинных сторон ванны, двухбортовые, когда щели расположены у двух противоположных сторон, угловые – при расположении щелей у двух соседних сторон.

Бортовой отсос называется простым, когда щели расположены в вертикальной плоскости. Опрокинутыми, когда щели расположены горизонтально в плоскости, параллельной зеркалу ванны. Чем токсичнее выделения с зеркала ванны, тем ближе их нужно прижать к зеркалу, чтобы не допустить попадания вредных веществ в зону дыхания работающих у ванны.

Простые отсосы следует применять при высоком стоянии уровня раствора в ванне, когда расстояние до щели отсоса составляет менее 150 мм; при более низком стоянии уровня раствора 150 мм и более применяются опрокинутые бортовые отсосы.

Если с одной стороны ванны подается приточный воздух (через щель или перфорированный воздуховод), а с другой – устраивается бортовой отсос, то такое устройство называется бортовой отсос, то такое устройство называется отсосом с передувкой. Отсос с передувкой устраивается у ванны с большой шириной (более 2,5 м), т.к. применение отсосов других типов менее эффективно. Чтобы передувка была эффективной, расход воздуха, удаляемого отсосом, должен строго соответствовать сумме начального расхода для сдува и того расхода, который присоединяется к струе на пути к щели отсоса.

Принцип действия бортового отсоса заключается в том, что благодаря разряжению, создаваемого в щели, воздушный поток, настилаясь на зеркало ванны, устремляется к щели отсоса. При этом движении захватываются вредности, выделяемые с поверхности ванны, и исключается их распространению по помещению.

Щель для сдува необходимо делать высотой не менее 5 мм для предотвращения ее засорения при производственных операциях, а начальную скорость сдува следует принимать не более 12 м/с, т.к. при больших скоростях струя поднимает волну на поверхности раствора в ванне.

Для эффективной работы бортовых отсосов помещения с ванными должно быть по возможности герметизированы (щели окон должны быть хорошо уплотнены во избежание инфильтрации, аэрация исключается); в помещениях не должно быть сквозных проходов и проездов. Подачу приточного воздуха организуют таким образом, чтобы исключить появление горизонтальных потоков воздуха в зоне спектров всасывания ванн. В связи с этим приточный воздух необходимо подавать в верхнюю зону помещения воздуховодами равномерной раздачи. Скорость движения воздуха в помещении следует принимать равной 0,2-0,4 м/с.

Расход воздуха для бортовых отсосов вычисляют по формуле:

для отсоса без передувки:

где - расчетная ширина ванны, – длина ванны, – расчетное заглубление зеркала ванны, – разность температур поверхности жидкости и воздуха в помещении, - коэффициент, значение которого равно 1 для двухбортового и 1,8 для однобортового отсосов, – коэффициент, учитывающий наличие воздушного перемешивания жидкости ( , – коэффициент, учитывающий укрытие жидкости плавающими телами ( ), – коэффициент, учитывающий укрытие зеркала жидкости пенным слоем ( ).

для отсосов с передувкой:

где для однобортового и для двухбортового отсоса.

Значение коэффициента для отсосов без передувки принимается по справочной таблице, для отсосов с передувкой во всех случаях

Расход воздуха на передувку:

Кольцевые отсосы. Кольцевыми отсосами оборудованы круглые ванны и печи. Кольцевой отсос представляет собой щелевой воздухоприемник, расположенный по периметру круглой ванны .

Применяются следующие схемы кольцевых отсосов:

а) обычный (со щелью у верхней кромки ванны рис.19);

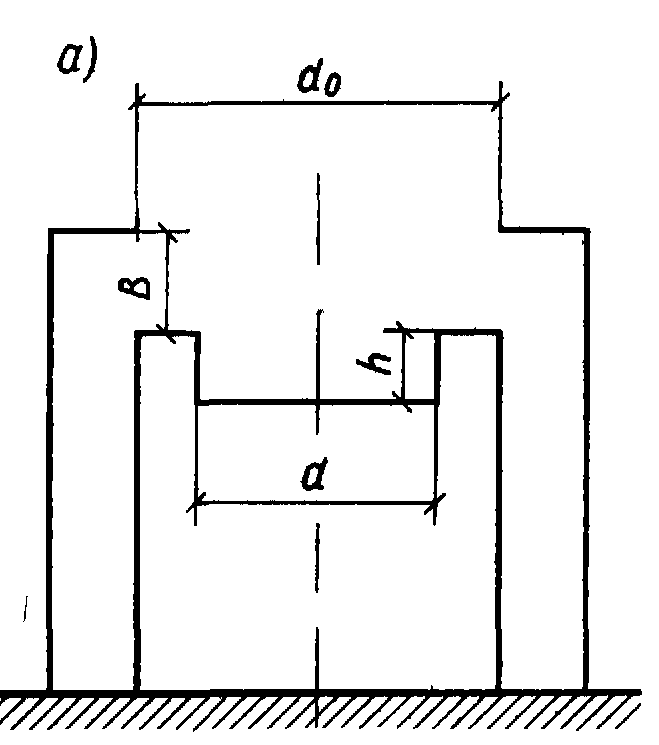

Рис. 19.Обычный кольцевой отсос

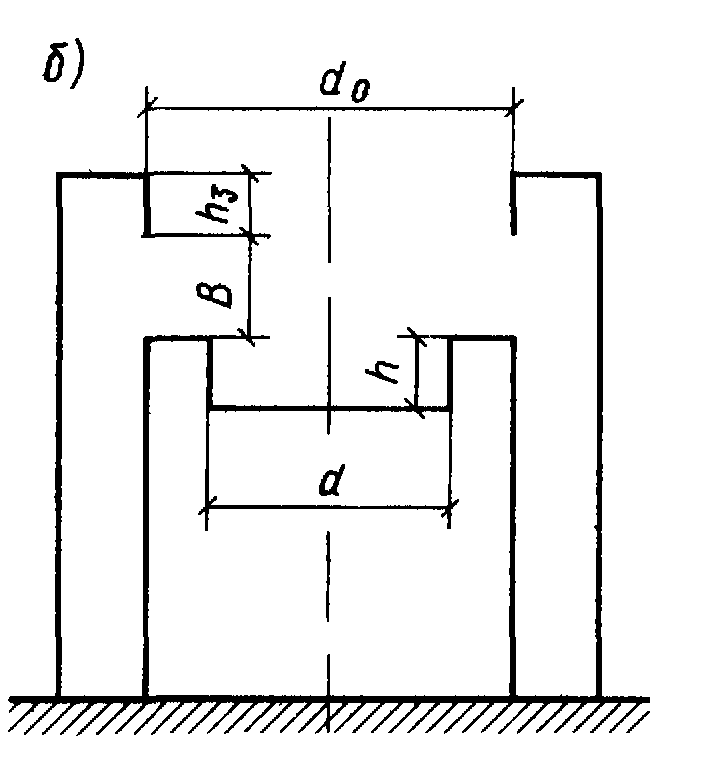

б) заглубленный (со щелью, опущенной в ванну рис.20)
