6. Осадка пружины при полном сжатии.
δF =l0 −l3,
где δF – осадка пружины при полном сжатии, мм;
l 0 – длина пружины в свободном состоянии, мм ;
l3 – длина пружины в полностью сжатом состоянии, мм.
7. Шаг пружины в свободном состоянии.
t = d +δF / n,
где t – шаг пружины в свободном состоянии;
δF –осадка пружины при полном сжатии, мм;
d – диаметр проволоки, мм . |
|
|
|
|
И |
||
n – число рабочих витков. |
|
|
|
|
|||
|
|
|
|
|
|||
8. Вспомогательный коэффициент. |
|
||||||
|
|
4C |
Д |
||||
|
k = |
4C −3 |
, |
|
|||
где k – шаг пружины в свободном состоянии; |
|||||||
С – фактический индекс пружины. |
|
|
|||||
|
б |
|
|
|
|
|
|
9. Фактическое напряжение сдвига. |
|
||||||
|
А8F Dk |
, |
|
||||
|
τ = π d 3 |
|
|||||
С |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
где τ – фактическое напряжен е сдвига, МПа; |
|||||||
F2 – сила пружиныипри рабочей нагрузке, Н; |
|||||||
D – средний диаметр пружины, |
мм ; |
|
|||||
K – шаг пружины в свободном состоянии, мм; d – диаметр проволоки, мм .
10. Коэффициент запаса статической прочности.
s =ττa ,
где s – коэффициент запаса статической прочности;
τ– фактическое напряжение сдвига, МПа;
τа – допускаемое напряжение сдвига, МПа.
31
Порядок выполнения работы.
1.Приложение состоит из двух форм (рис. 7, 8). Для открытия и закрытия нужной формы использовать команды: Show и Hide (например, UserForm2. Show). Для обращения к элементам, находящимся на другой форме, перед каждой командой записывать название формы (например, UserForm2.ListBox1.Clear).
2.Для вывода результатов расчетов использовать элемент управления ListBox.
3.В приложении для выбора класса пружины необходимо использовать элемент управления Combobox, который должен
заполняться информацией при загрузке приложения. Для этого необходимо написать следующую процедуруИ:
Private Sub UserForm_Activate() ComboBox1.AddItem "Пружина 1Дкласса" ComboBox1.AddItem "Пружина 2 класса"
ComboBox1.AddItem "Пружина 3 класса" End Sub Аб
|
|
|
С |
|
|
|
|
|
|
Таблица 6. Допускаемое напряжен е сдвига |
|
|
|
||||||
|
|
Пружина 1 класса |
|
|
Пружина 2 класса |
|
|
Пружина 3 класса |
|
τ |
a |
= 555 МПа |
|
|
τ |
= 925 МПа |
τ |
a |
=1110 МПа |
|
|
|
иa |
|
|
||||
Контрольные вопросы
1.Для какой цели в пользовательском интерфейсе используется элемент управления Combobox?
2.Какие команды VBA применяются для открытия и закрытия нужной формы в пользовательском приложении?
3.Какие основные типы данных используются в создании пользовательской формы в данной лабораторной работе?
4.Назовите элементы управления приложения «Проверочный расчет».
5.Назовите типы пружин круглого поперечного сечения.
32
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

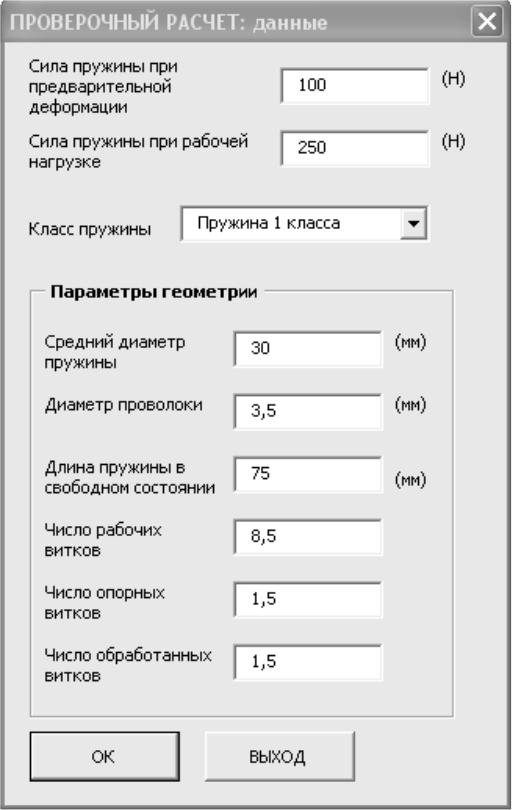

Рис. 7. Приложение «Проверочный расчет пружины сжатия круглого поперечного сечения» (Форма № 1)
33
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

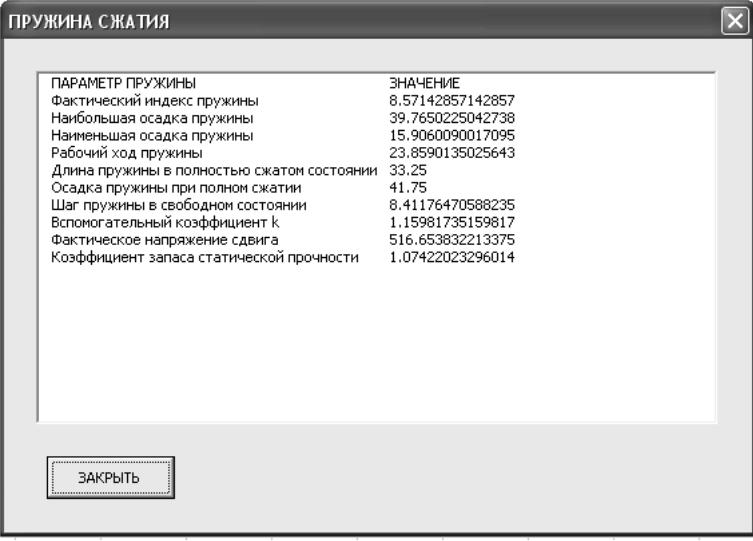

Рис. 8. Приложение «Проверочный расчет пружины сжатия круглого поперечного сечения» (Форма № 2)
34
Лабораторная работа № 4 СОЗДАНИЕ ПРИЛОЖЕНИЯ «ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ
НАСОСА ОБЪЕМНОГО ГИДРОПРИВОДА» В СРЕДЕ ПРОГРАММИРОВАНИЯ VBA
Цель работы. Изучение основных расчетных зависимостей и получение навыков определения параметров насоса объемного гидропривода на ПК в среде программирования VBA.
Задание. Создать приложение «Определение параметров насоса объемного гидропривода».
Объемный гидропривод – совокупность гидравлических устройств, предназначенных для приведения в движение машин и механизмов при помощи рабочей жидкости (РЖ). Передача движения от источника энергии (насоса) к гидродвигателю осуществляется за
жидкости.
счет перемещающихся |
внутри |
системы замкнутых несжимаемых |
|||||
|
|
|
|
|
|
И |
|
объёмов жидкости, т.е. РЖ обеспечивает геометрические и |
|||||||
кинематические связи в системе [1,2]. |
|
|
|||||
|
|
|
|
|
Д |
|
|
Объёмный ГП включает в се я один или несколько насосов, |
|||||||
гидродвигатели, гидроаппараты |
и |
вспомогательные |
устройства: |
||||
|
|
|
А |
|
|
||
кондиционеры РЖ, г дроемкости, гидролинии и т.д. (рис. 9). |
|||||||
Насосы |
|
б |
|
|
приводных |
||
преобразуют |
механическую энергию |
||||||
(тепловых, |
электр ческ |
х |
др.) |
двигателей в энергию потока |
|||
|
и |
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
Объёмные гидродвигатели (гидроцилиндры и гидромоторы) преобразуют энергию потока РЖ в механическую энергию и приводят в движение соответствующие исполнительные механизмы (например, отвал бульдозера или автогрейдера, ковш экскаватора или фронтального погрузчика, лебедку автомобильного крана или трубоукладчика, кузов автосамосвала и т.д.). Выходным звеном гидроцилиндра является шток, который совершает возвратнопоступательное движение, а выходным звеном гидромотора – вал, который совершает вращательное движение.
