2.1. Напряжение в активной зоне ленточного свайного фундамента определяем по формуле (5.1).
2.2. Определение природного давления грунта:
σzgо = h1 ∙γ1+ h2 ∙γ2+ h3 ∙γ2вз+ h3 ∙γ3вз+ h4 ∙γ4+ hω ∙γω;
σzgо=0,4∙15,89+1,4∙18,15+0,4∙10,01+4,0∙9,82+0,95∙20,01+4,4∙9,81=137,22
кПа;
σzg=137,22+0,24∙20,01=142,02 кПа; σzg=137,22+0,54∙20,01=148,03 кПа;
…………………………………….
σzg=137,22+5,33∙20,01=243,87 кПа;
σzp<0.2σzg;
45,46<48,78 кПа – условие выполняется. Нижняя граница сжимаемой толщи фиксируется на глубине
z=11,34 м от подошвы ростверка.
dw
ИГЭ-2
WL
ИГЭ-3
b |
|
|
|
|
|
ИГЭ-4 |
|
|
|
||
|
|
|
|

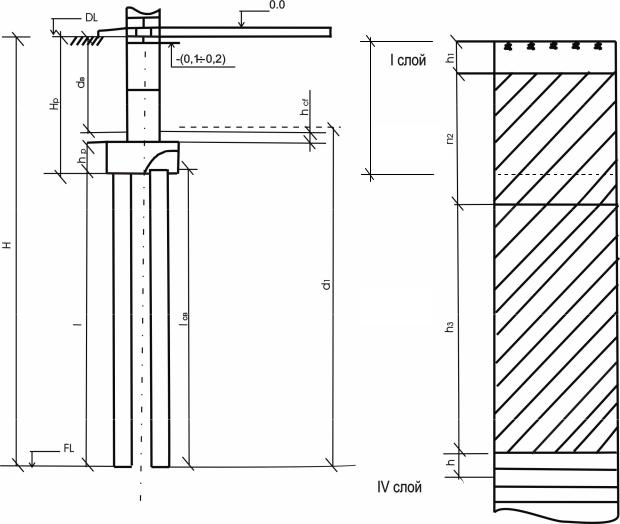

Рис. 8. Схема к определению ширины фундамента b и глубины заложения фундамента Н
25
3. Определение осадки свайного фундамента:
р=643,93/1,1=585,39 кПа;
S |
p |
o |
|
585,39 |
|
|
2,1 12,90 мм; |
||||
E |
|
3,14 30,35 |
|
||||||||
|
1 |
Е |
|
|
|
|
25,00 |
|
|
|
|
Е |
|
|
|
|
|
30,35МПа. |
|||||
|
|
|
|
|
|||||||
1 |
1 2 |
|
1 0,422 |
|
|||||||

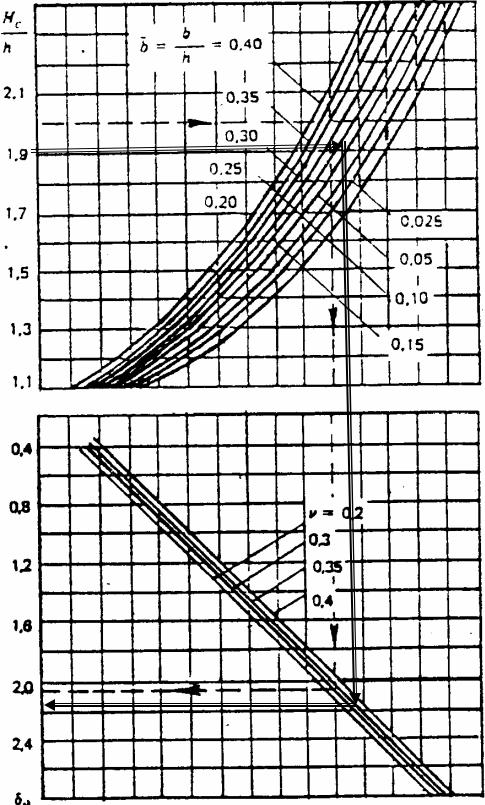

При соотношении z/l=1,9; по номограмме прил. 2 или по [4, прил. 3] принимаем z/l =Нс/h=1,9; b/h=β=0,94/5,95≈0,15; коэффициент Пу-
ассона ν=0,42 , грунт – глина полутвердая; безразмерную компоненту, принимаем по номограмме прил. 2 или по [4] δо =2,1.
