Продолжение таблицы 2 |
|
|
|
|
|
|
|
Нумерация |
Наименование |
Графическое |
Высота |
Диаметр |
Продолжитель- |
для |
элемента |
изображение |
кроны, |
кроны, м |
ность |
генплана |
озеленения |
(архитектурная |
м |
|
жизни растения, |
|
|
графика) |
|
|
лет |
7 |
Сосна: |
|
|
|
|
|
обыкновенная |
|
25 |
8 |
200 |
|
кедровая |
|
20 |
8 |
300 |
|
сибирская |
|
5 |
20 |
300 |
|
горная |
|
5 |
20 |
300 |
|
|
|
|||
8 |
Липа: |
|
25 |
|
|
|
крупнолистная |
|
10 |
200 |
|
|
мелколистная |
|
20 |
12 |
200 |
|
серебристая |
|
20 |
12 |
200 |
|
|
|
|
|
|
9 |
Дуб |
|
25 |
15 |
300 |
|
|
||||
|
|
|
|
|
|
10 |
Пихта: |
|
|
|
|
|
европейская |
|
20 |
8 |
200 |
|
кавказская |
|
40 |
10 |
300 |
|
одноцветная |
|
25 |
6 |
200 |
|
сибирская |
|
20 |
5 |
100 |
11 |
Туя: |
|
|
|
|
|
гигантская |
|
30 |
8 |
300 |
|
западная |
|
15 |
6 |
100 |
|
|
|
|
|
|
12 |
Акация белая |
|
20 |
8 |
80 |
|
|
||||
|
|
|
|
|
|
13 |
Вяз |
|
25 |
10 |
200 |
|
|
||||
|
|
|
|
|
|
14 |
Ива: белая |
|
20 |
10 |
60 |
|
плакучая |
|
15 |
10 |
80 |
|
|
|
|
|
|
15 |
Ольха черная |
|
20 |
8 |
100 |
|
|
||||
|
|
|
|
|
|
16 |
Орех: |
|
20 |
|
|
|
маньчжурский |
|
10 |
150 |
|
|
грецкий |
|
15 |
12 |
100 |
17 |
Платан |
|
25 |
20 |
200 |
|
|
||||
|
|
|
|
|
|
18 |
Ясень |
|
25 |
10 |
150 |
|
|
||||
|
|
|
|
|
|
36
|
|
|
|
Окончание таблицы 2 |
|
|
|
|
|
|
|
Нумерация |
Наименование |
Графическое |
Высота |
Диаметр |
Продолжитель- |
для |
элемента |
изображение |
кроны, |
кроны, |
ность |
генплана |
озеленения |
(архитектурная |
жизни растения, |
||
|
|
графика) |
м |
м |
лет |
|
|
|
|
||
19 |
Бук: |
|
|
|
|
|
восточный |
|
30 |
15 |
150 |
|
западный |
|
|
|
|
20 |
Бархат |
|
20 |
8 |
150 |
|
амурский |
|
|||
|
|
|
|
|
|
21 |
Осина |
|
15 |
5 |
80 |
|
|
||||
|
|
|
|
|
|
22 |
Сирень |
|
5 |
3-5 |
50 |
|
венгерская |
|
|||
|
|
|
|
|
|
23 |
Жимолость |
|
3 |
2 |
20 |
|
|
||||
|
|
|
|
|
|
24 |
Шиповник |
|
3 |
2 |
Не ограничена |
|
|
||||
|
|
|
|
|
|
25 |
Ирга канадская |
|
8 |
2-4 |
Не ограничена |
|
|
||||
|
|
|
|
|
|
26 |
Можжевельник |
|
3 |
5 |
200 |
|
обыкновенный |
|
|||
|
|
|
|
|
|
27 |
Терн |
|
3 |
2 |
Не ограничена |
|
|
||||
|
|
|
|
|
|
28 |
Бересклет |
|
2 |
От 1,5 |
Не ограничена |
|
|
||||
|
|
|
|
|
|
29 |
Ива |
|
2 |
От 1,2 |
Не ограничена |
|
корзиночная |
|
|||
|
|
|
|
|
|
30 |
Смородина |
|
1,5 |
От 2 |
Не ограничена |
|
черная, |
|
|||
|
красная |
|
|
|
|
31 |
Боярышник |
|
6 |
3. . .5 |
Не ограничена |
|
|
||||
|
|
|
|
|
|
32 |
Лещина |
|
4 |
2 |
Не ограничена |
|
обыкновенная |
|
|||
|
|
|
|
|
|
33 |
Каштан |
|
20 |
10 |
100 |
|
конский |
|
|||
|
|
|
|
|
|
34 |
Спирея |
|
5 |
От 2 |
100 |
|
японская |
|
|||
|
|
|
|
|
|
37
По целевому назначению компоненты внутриквартального озеленения делятся на защитные насаждения, декоративные, рекреационные, специализированные и продуктивные сады.
По функциональному признаку компоненты озеленения подразделяются на насаждения общего пользования и ограниченного пользования.
2. Выполнение работы
На основании выданного задания и фрагмента вертикальной планировки территории в соответствии с указанными выше правилами и [8],[13] разработать план озеленения (рис. 14).

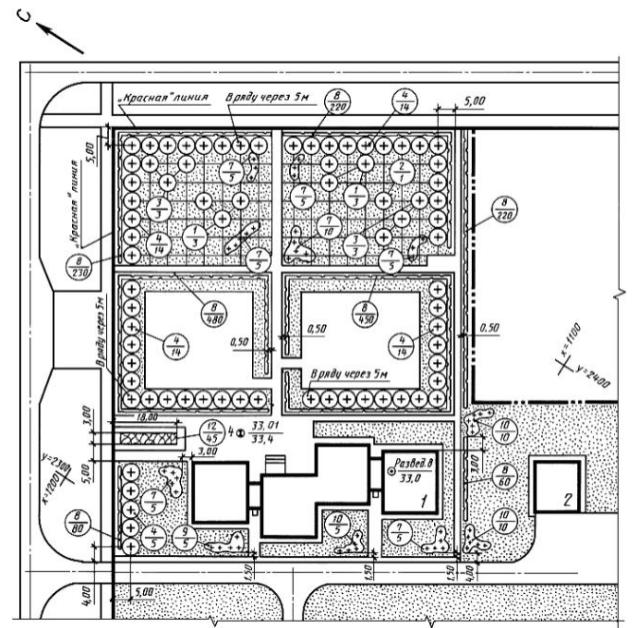

Рис. 14. Пример оформления плана озеленения
38
Лабораторная работа № 13
ОСВЕЩЕНИЕ БЛАГОУСТРАИВАЕМОЙ ТЕРРИТОРИИ
Цель работы – научиться проектировать освещение благоустраиваемой территории и выполнять светотехнический расчет
Задание
Подобрать схему наружного освещения проезжей части дороги; вычертить план освещения территории.
1. Теоретические положения
Классификация улично-дорожной сети городских и сельских поселений производится в соответствии с 7.33 [4]. Она учитывает класс дорог, расчетную скорость движения, число полос движения в обоих направлениях и их пропускную скорость, тыс. ед/ч.
При выборе нормативных показателей учитывается расположение городского поселения. Освещение проезжей части улиц, дорог и площадей городских поселений, расположенных в северной строи- тельно-климатической зоне азиатской части России и севернее 66° северной широты в европейской части России, следует проектировать исходя из значений средней горизонтальной освещенности Eср, лк, слепящего действия, по пороговому приращению яркости TI, равномерности освещенности дорожного покрытия Eмин/Eср, отн. ед., максимальной относительной удельной мощности Dp, мВт м-2 лк-1, значения которых приведены в таблице 5.1 [5].
На остальной части территории России освещение проезжей части участков улиц, дорог и площадей городских поселений со стандартной геометрией с регулярным транспортным движением следует проектировать обеспечивая, как значения средней яркости дорожных покрытий Lср, кд/м2, общей и продольной равномерности яркости до-
рожного покрытия Lмин/Lср, отн. ед., Lмин/Lмакс, отн. ед., так и значения средней горизонтальной освещенности Lср, лк, и равномерности ос-
вещенности дорожного покрытия Eмин/Eср, отн. ед. Необходимо так же ограничивать слепящее действие по пороговому приращению яркости TI и относительную удельную мощность Dp, мВт м-2 лк-1, значения которых приведены в таблице 5.1 [5].
39
Проектирование освещения состоит из светотехнической и электротехнической частей, а также предусматривает технико-экономиче- ское сопоставление вариантов ОУ.
В таблице 10.1 [5] приведены основные схемы расположения ОП. По условиям обеспечения нормируемой равномерности распределения яркости дорожного покрытия рекомендуется применять следующие схемы:
-односторонняя - при ширине проезжей части до 12 м;
-осевая - при ширине проезжей части от 12 до 18 м;
-двухрядная шахматная - при ширине проезжей части от 24 до 36
м(в отдельных случаях до 48 м);
-двухрядная прямоугольная - при ширине проезжей части от 24 до 36 м (в отдельных случаях до 48 м);
-двухрядная по оси улицы - при ширине проезжей части от 24 до
36 м;
Приведенные рекомендуемые значения ширины проезжей части для каждого вида размещения светильников являются ориентировочными и не исключают необходимости поверочного расчета равномерности распределения яркости или освещенности по проезжей части.
На очень широких улицах используется совокупность двух двухрядных схем - четырехрядная система освещения.
Кроме того, для отдельных случаев рекомендуются опоры с двумя (или более) кронштейнами, иногда смонтированными на разной высоте. В этом случае ОП большей мощности обеспечивает яркость дорожного покрытия, а ОП меньшей мощности освещает тротуар.
Выбор конкретной схемы осветительной установки зависит от геометрии освещаемого участка.
Для узких улиц следует применять однорядное расположение светильников. При этом подвес светильников по оси проезжей части обеспечивает равномерное распределение яркости в направлении, перпендикулярном к оси дороги, и лучшую зрительную ориентацию.
На очень широких улицах и автострадах применяются опоры со спаренными кронштейнами. В этом случае необходимо использовать светильники с широкой боковой кривой силы света (КСС).
К преимуществам такой схемы относится возможность экономии средств за счет сокращения числа опор и уменьшения длины питающего кабеля.
