Министерство науки и высшего образования РФ

Федеральное государственное бюджетное образовательное

учреждение высшего образования

«Сибирский государственный автомобильно-дорожный университет

(СибАДИ)»

Кафедра «Городское строительства, хозяйство и экспертиза

объектов недвижимости»

ИНЖЕНЕРНО-ТЕХНИЧЕСКОЕ ОБУСТРОЙСТВО ОБЪЕКТОВ НЕДВИЖИМОСТИ

Методические указания к лабораторным работам

Составители : С.А. Масленников, И.Н. Кузнецова

Омск2019

УДК 711

ББК 38.9

Инженерно-техническое обустройство объектов недвижимости : методические указания к лабораторным работам / сост. С.А. Масленников, И.Н. Кузнецова. –

Электрон. дан. – Омск : СибАДИ, 2019. – Режим доступа :.................................................

,

свободный после авторизации. – Загл. с экрана.



Приводятся теоретические положения, методика и практические рекомендации по выполнению лабораторных работ.

В методических указаниях изложены теоретические положения, методика и практические рекомендации по комплексному градостроительному анализу городских территорий, вертикальной планировке городских территорий и организации поверхностного стока.

Методические указания составлены в соответствии с программой курса «Инженерно-техническое обустройство объектов недвижимости» и предназначены для студентов 3 курса очной формы обучения и 4 курса заочной формы обучения направления подготовки 08.03.01 «Строительство», профиля «Экспертиза и управление недвижимостью».

Текстовое (символьное) издание (1,6 МБ)

Системныетребования: Intel, 3,4 GHz; 150 Мб; Windows XP/Vista/7; DVD-ROM; 1 Гб свободного места нажестком диске; программадля чтения pdf-файлов: Adobe Acrobat Reader; Foxit Reader

Издание первое. Дата подписания к использованию 24.12.2018 Издательско-полиграфический комплекс СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПК СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1

ФГБОУ ВО «СибАДИ», 2018

ВВЕДЕНИЕ

Врамках дисциплины «Инженерно-техническое обустройство

объектов недвижимости» рассматривается комплекс мероприятий,

призванный создать благоприятные условия для жизни и деятельно-

сти населения, нормальной и бесперебойной работы промышленных

предприятий, коммунально-складских зон, транспорта.

Вертикальная планировка - инженерное мероприятие по искусст-

венному изменению, преобразованию и улучшению существующего

рельефа местности для использования его в градостроительных целях.

Вметодических указаниях изложены теоретические положения,

методика и рекомендации по комплексному градостроительному

анализу городских территорий, вертикальной планировке городских

территорий и организации поверхностного стока.

Целью настоящих методических указаний является закрепление

теоретических знаний и практических навыков по инженерному бла-

гоустройству, инженерной подготовке и вертикальной планировки территории.

ОФОРМЛЕНИЕ ЛАБОРАТОРНЫХ РАБОТ

Расчетную часть выполняют на писчей бумаге формата А4 (297х210 мм) с оставлением полей: верхнее, левое – 25 мм, нижнее – 30 мм, правое – 15 мм. Абзацный отступ – 8 мм, междустрочный интервал – одинарный, шрифт Times New Roman №14.

Графическую часть лабораторных занятий выполняют на миллиметровой бумаге формата 297х420 мм в соответствии с требованиями

ГОСТ 21.501-2011 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений».

3

Лабораторная работа № 1

РЕЛЬЕФ МЕСТНОСТИ

Цель работы – научиться определять уклоны местности, их на-

правления и существующие отметки различных точек на территории.

Задание

1.Построить сеть дорог районного значения на горизонталях

рельефа местности. Вид – прямоугольный, квадратный, ширина дорог

по СП [1]. Масштаб – 1:1000.

2.Определить существующие (чёрные) отметки Hчер и уклоны

iчер.

1. Теоретические положения

Рельеф местности определяется геодезической съемкой и изо-

бражается на плане в горизонталях, представляющих собой условные линии проекции пересечения поверхности горизонтальными плоскостями, расположенными по высоте на равных расстояниях друг от друга.

Горизонталь – это линия, соединяющая между собой точки с одинаковыми отметками, горизонтали не могут пересекаться между собой. На горизонталях надписываются их высотные отметки. Разность между соседними по высоте горизонталями называют высотой сечения рельефа или шагом горизонталей, а расстояние между ними в плане – заложением.

Рельеф местности характеризуется уклонами и их направлением. Величина существующего (черного) уклона поверхности на каждом рассматриваемом участке определяется по формуле

i



Нчер(i) Нчер( j)



h

,

(1)





чер(i j)



Li j



Li j















где iчер(i j) – существующий уклон между i-й и j-й точками поверхно-

сти, значения уклонов численно округляют до тысячных; h – разность отметок между двумя точками или соседними горизонталями, м; Нчер(i, j) – существующие (черные) отметки в i-й и j-й точках

поверхности, м; Li j – расстояние между i-й и j-й точками поверхно-

сти или горизонталями на рассматриваемом направлении, м.

4

Величина уклона выражается десятичными дробями, в сотых до-

лях (проценты %) и в тысячных долях (промилле %о), т.е. i 0,01 = 1 % = 10 %о.

Отметку точки, которая находится между двумя горизонталями,

вычисляют с помощью интерполяции [4] по формуле

H x H г.н

h l

Нг.н (Нг.в Нг.н)

l

,

(2)

L

L









где Нх – искомая отметка, м, значения высотных отметок численно округляют до сотых; Нг.н – численное значение нижней горизонтали по отношению к рассматриваемой точке, м; Нг.в – численное значе-

ние верхней горизонтали по отношению к рассматриваемой точке, м; L – расстояние между горизонталями Нг.н и Нг.в , м; l – расстояние

между горизонталью Нг.н и рассматриваемой точкой, м.

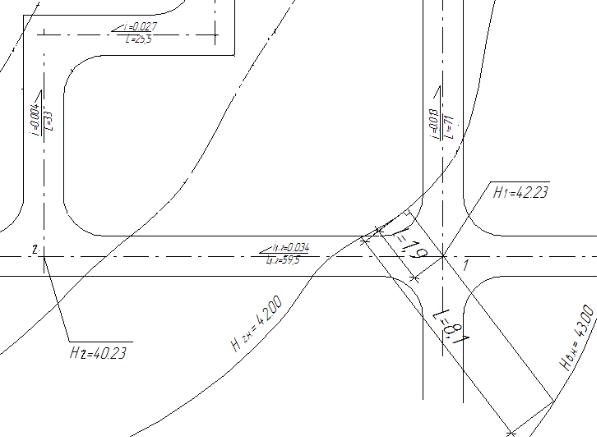

Рис. 1. Определение существующих (черных) отметок и уклона территории

5
