менным током, так как из-за большой тепловой инерции за один период изменения тока накала температура катода почти не меняется.

Термокатоды широко применяются как в вакуумных диодах, так и в других ЭВ приборах (многоэлектродных электронных лампах, электроннолучевых трубках и т.д.).

10.3. Физические процессы в двухэлектродной лампе-диоде. Закон степени трех вторых

Нагретый катод создает в окружающем пространстве вблизи себя электронное облако – отрицательный объемный заряд, препятствующий движению электронов к аноду.

При положительном напряжении на аноде относительно катода Uак возможны два режима работы диода. В режиме насыщения ни один электрон не возвращается снова на катод, все электроны движутся ускоренно на анод. Этот режим возникает при достаточно большом напряжении на аноде Uак =Us, когда электронное облако исчезает. Эмиссионная способность ограничивается определенным количеством электронов, способных покинуть катод при данной температуре катода. Поэтому при Uак >Us анодный ток Ia не растет: Ia=Is. Если Uак уменьшить, то электроны будут накапливаться в электронном облаке и анодный ток будет снижаться. Зависимость Ia= f(Uак ) в таком режиме теоретически определяется выражением, которое называют законом степени трех вторых:

Ia= gUак3 2 (0 < Ia < Is),

где g – коэффициент, зависящий от свойств катода, его размеров, температуры нити накала. Величина Is называется током насыщения диода.

На рис. 10.3 теоретическая ВАХ диода показана пунктирной линией, а реальная ВАХ – сплошной линией. Согласно закону степени трех вторых, при увеличении анодного напряжения вдвое анодный ток увеличивается примерно в 2,8 раза, т.е. на 40 % больше, чем по закону Ома. Реальная ВАХ характеризуется некоторым начальным током анода при Uак = 0. Это объясняется тем, что некоторые электроны из облака достигают анода и создают ток во внешней цепи.

121

Ia

1

IS

2

UAK

0 US

Рис. 10.3. Вольт-амперная характеристика электровакуумного диода: 1 – теоретическая; 2 – реальная

При обратном напряжении Uак ток через диод протекать не может, так как анод не подвергнут нагреву и отсутствует электронное облако вблизи его поверхности. В этом одно из преимуществ электровакуумного диода перед полупроводниковыми.

10.4. Вакуумный триод: устройство и принцип действия, параметры и характеристики

Триодом называют трехэлектродную лампу, имеющую катод, анод и управляющую сетку. В триодах применяют в основном катоды косвенного накала (оксидные катоды). Анод может иметь цилиндрическую или плоскую форму. Анод изготавливается из никеля и имеет в некоторых случаях ребра для лучшей теплоотдачи. С этой же целью аноды делают черненными, покрывая слоем графита. Катод размещают внутри анода (рис. 10.4, а).

Сетку выполняют в виде проволочной спирали и помещают между катодом и анодом как можно ближе к катоду, чтобы усилить управляющее действие сетки на ток анода.

Анод, катод и сетка приварены к проводникам, которые впаяны в стеклянную ножку. Всю конструкцию помещают в стеклянный, керамический или металлический баллон с пластмассовым цоколем, который имеет штырьки, служащие внешними выводами. Из баллона выкачивают воздух, доводя давление до 0,01 – 0,1 Па. Условное графическое и позиционное обозначение триода в схемах приведено на рис. 10.4, б.

Катод







Сетка







Анод

A

A1

A2





VL1



VL2

Ножка

С

С1

С2

Баллон

K

K1

K2

Цоколь







б

Выводы

a

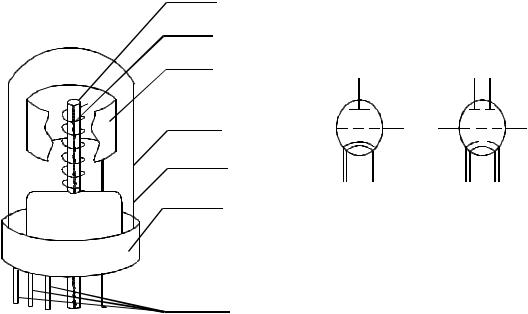

Рис. 10.4. Конструкция триода (а) и условное графическое и позиционное обозначение триода и двойного триода в схемах (б)

122

Схема включения триода в режиме усиления сигнала содержит цепи накала, анода и сетки (рис. 10.5). Обычно для питания цепи накала применяют переменный ток. Действующее значение напряжения накала Uн чаще всего равно 6,3 В, а в малых лампах (пальчиковой серии) – до 1 В. В схемах прецизионных усилителей постоянного тока цепь накала питают постоянным током.



RH



iA



VL1

G1

uак

uвх uск

Еа

-

~uН

Eсм

+

Рис. 10.5. Схема включения триода в режиме усиления сигнала uвх

В цепь анода включают источник постоянной ЭДС Еа и нагрузку с сопротивлением Rн. В цепи сетки последовательно включены источники входного сигнала uвх (t) и ЭДС смещения Есм .

Управление током анода ia осуществляется путем изменения напряжения между сеткой и катодом Uск .

1. Предположим, что сетка и анод имеют нулевой потенциал относительно катода: Uск =Uак = 0, а нить накала подключена к источнику напряжения Uн . В этом случае вблизи поверхности катода в вакууме так же, как и в диоде, возникает электронное облако с отрицательным зарядом, которое вызывает тормозящее действие на электроны, покидающие катод. Поэтому в цепи анода ток не протекает.

2. При подключении в цепь анода источника ЭДС Еа и заземленной сетке (Uск = 0) в цепи анода будет протекать ток. Этому способствует ускоряющее электрическое поле, возникающее между анодом и катодом.

С ростом напряжения Uак ток анода Ia будет расти до тех пор, пока не достигнет величины тока насыщения Is, как в обычном диоде. При этом заряд электронного облака рассасывается, т.е. становится равным нулю.

3. Если Uак > 0 и напряжение на сетке Uск > 0, то между сеткой и катодом создается дополнительное ускоряющее электрическое поле. Это спо-

123

собствует дополнительному увеличению Ia, если Ia<Is, и вызывает появление тока сетки Ic.

4. Если же Uак > 0, а напряжение на сетке Uск < 0, то результирующее ускоряющее электрическое поле в промежутке между сеткой и катодом ослабляется. Это приводит к уменьшению тока анода. При определенном значении напряжения на сетке Uск = Uскз ток анода станет равным нулю, т.е. произойдет запирание лампы в связи с тем, что результирующее поле в промежутке «сетка – катод» станет не ускоряющим, а тормозящим для электронов, выходящих с катода. Можно условно считать, что результирующее поле в промежутке «сетка – катод» создается одним электродом, размещенным на месте сетки, напряжение которого

Up Uск DUак ,

(10.1)

где D – коэффициент, называемый проницаемостью лампы и характеризующий степень влияния анодного напряжения на ток анода. Тогда зависимость анодного тока от напряжения Up будет такая же, как и в обычном

диоде. А для диода при Up 0 ток анода равен нулю. Из (10.1) видно, что при Up = 0, Uск < 0 и Uак > 0 величина D определяется выражением

D Uск Uак при Ia= 0.

Следовательно, для определения D при заданном значении Uак необходимо увеличить Uск до тех пор, пока Ia не станет равным нулю. Отношение сеточного напряжения запирания Uскз к напряжению Uак есть ве-

личина D. Обычно D 1. Влияние напряжения Uск на ток анода велико в связи с тем, что сетка расположена очень близко от катода.

Изменяя в небольших пределах Uск , можно в довольно больших пределах изменить ток анода и падение напряжения на сопротивлении нагрузки Rн анодной цепи, т.е. усиливать по напряжению электрический сигнал, поданный в цепь сетки (см. рис. 10.5). Обычно триоды работают при некотором начальном отрицательном напряжении смещения Есм . Положительное напряжение сетки относительно катода не допускается, чтобы исключить возможность появления сеточного тока. Поэтому обычно Ic≈ 0, и триоды обладают очень большим входным сопротивлением.

Статические характеристики электровакуумного триода

Как следует из вышеизложенного, анодный ток зависит от напряжений Uак и Uск . Кроме того, ток анода зависит от температуры катода или от

124

напряжения на нити накала. Если напряжение накала остается неизменным, то для описания триода используют семейства анодных и анодносеточных характеристик (рис. 10.6 и 10.7).



PA1







мA



+



Ia







VL1



R2

R1

PV1



V PV2

Ea



Ua

V

~





UC uН





ЕC













_

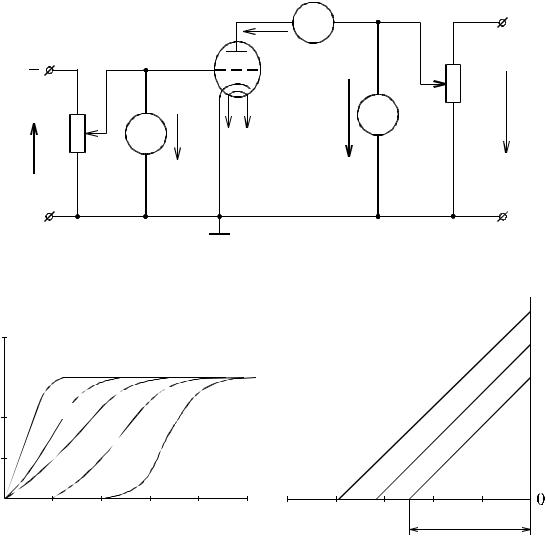

Рис. 10.6. Схема для снятия анодно-сеточных характеристик триода

Ia, мА

мА Ia

15



3









=

10

U

c

U





5





=c

2 U

=

0



c

U





3

=

-



c



U



5

B





=

-



c





U







0

B























0











2





0





=















5





a





1





0





=





























0







a







U





1









=











U

a



















20

15

10

5

Ua

Uc

0 50 100 150 200 В

В -8 -6 -4 Uc зап-2

а

б



Рис. 10.7. Семейство анодных (а) и анодно-сеточных (б) характеристик триода; Uсзап – напряжение запирания лампы при Uа= 100 В

Анодная характеристика – это зависимость анодного тока Ia от напряжения на аноде Uа=Uак при постоянном напряжении на сетке Uск :

Ia= f Uа при Uск = const.

Анодно-сеточная характеристика – это зависимость анодного тока Ia

от напряжения на сетке Uс =Uск при постоянном напряжении на аноде Uа:
