Т = нр,

(1.12)

где н активное удельное напряжение сдвига от единичной нагрузки, определяемое с помощью номограмм рис. 1.10, 1.11 [1, рис. 3.2 и 3.3]); р расчетное давление колеса на покрытие.

Для номограмм при определении н величину φ принимают по табл. 1.17 и 1.18 для случая воздействия динамической нагрузки (с учетом их числа) [1, табл. 4 и 6 прил. 2].

Активное предельное напряжение сдвига Тпр в грунте рабочего слоя (или в песчаном материале промежуточного слоя) определяют по формуле

N



сцепление в

Тпр = (С + 0,1 р опtg т),

(1.13)

где с



И





грунте земляного полотна (или в промежуточном

песчаном слое), принимаемое с учетом повторности нагрузки по табл. 1.17

и 1.18 [1, табл. 4 или 6 прил. 2), МПа; z глубина расположения по-

Доп

верхности слоя, проверяемого на сдвигоустойчивость, от верха конструкции, см; γср средневзвешенный удельный вес конструктивных слоев, расположенных выше проверяемого слоя, кг/см; φрасчетный угол внутреннего трения материала проверяемого слоя при статическом действии нагрузки, град; kд коэффициент, учитывающий особенности работы конструкции на границе песчаного слоя с нижним слоем несущего основа-

слой (или песчаныйигрунт)» разделяющей геотекстильной прослойки kд следует принимать равным:

ния.

А



При устройстве н жнего слоя несущего основания из укрепленных

материалов или при укладкебна границе «несущее основаниепесчаный

4,5

для песка крупного;

4,0

средней крупности;

3,0

С

мелкого;

kд = 2 при устройстве нижнего слоя несущего основания из неукрепленных материалов и без разделительной прослойки;

kд = 1 для подстилающего дорожную одежду глинистого грунта земляного полотна.

Во всех случаях в качестве расчетных значений угла внутреннего трения грунта и малосвязных слоев используют его значения, отвечающие расчетному суммарному числу воздействия нагрузки за межремонтный срок ΣNp. Этувеличину устанавливают по формуле (1.5).

41

Расчет дорожной одежды по сопротивлению сдвигу в грунте земляного полотна, а также в песчаных материалах промежуточных слоев дорожных одежд ведут в такой последовательности:

а) по табл. 1.21 и 1.22 [1, табл. 2 прил. 3] назначают расчетные модули упругости для слоев из асфальтобетона, соответствующие максимально возможным температурам в ранний весенний (расчетный) период по табл. 1.20 [1, п. 3.33]; назначают по табл. 4 и 6 прил. 2 [1] (с учетом расчетной влажности и общего числа воздействия нагрузки) расчетные прочностные характеристики φ и с грунта земляного полотна и песка промежуточного слоя одежды (если таковой имеется) с учетом требований [1, п. 3. 36]. Остальные расчетные характеристики грунта и материалов те же, что и в рас-

чете по упругому прогибу;

И

б) по номограммам (рис. 1.10 или 1.11) определяют активные напря-

жения сдвига от единичной временной нагрузки, для чего многослой-

ную конструкциюн

приводят к двухслойной модели [1, п. 3.31, 3. 32];

в) по формуле (1.12) вычисляют расчетное напряжение сдвига в

грунте земляного полотна или в песчаном слое одежды;







А

г) по формуле (1.13) рассчитывают предельное напряжение сдвига;

д) по формуле (1.10) проверяют выполнение условия прочности (с





б

Д

учетом требуемой надежности);

е) при необходимости, изменяя толщину конструктивных слоев, под-



и





бирают конструкцию, удовлетворяющую условию (1.10) [1, п. 3.30].

С







42









И







Д





А





б





и







С

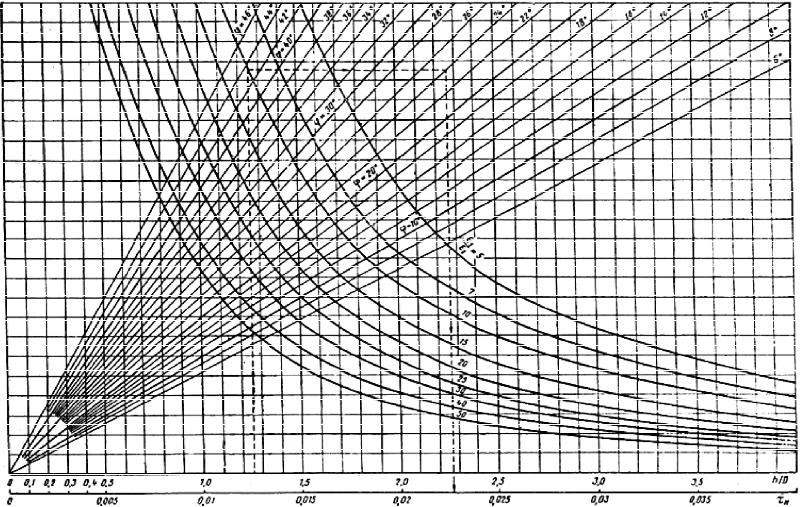

Рис. 1.10. Номограмма для определения активного напряжения сдвига от временной нагрузки в нижнем слое двухслойной системы (при

43









И







Д





А





б





и







С

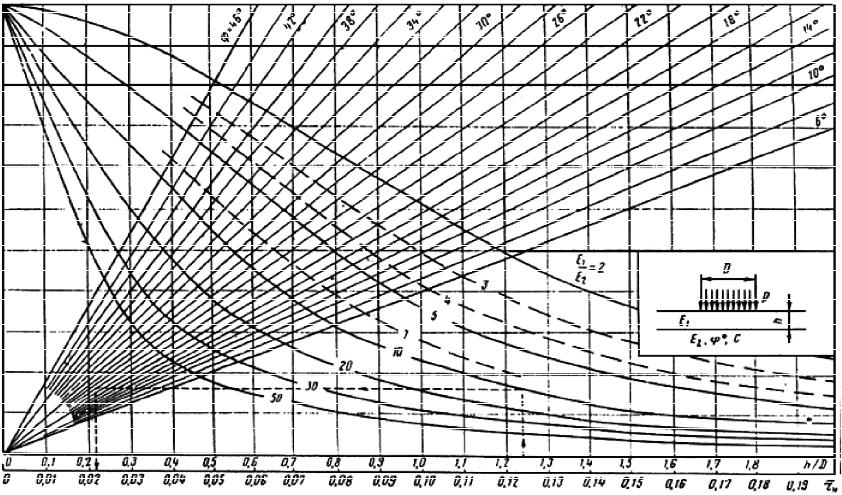

Рис. 1.11. Номограмма для определения активного напряжения сдвига от временной нагрузки в нижнем слое двухслойной системы (при

44

Расчет конструкции на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе. В монолитных слоях дорожной одежды (из асфальтобетона, дегтебетона, материалов и грунтов, укрепленных комплексными и неорганическими вяжущими, и др.) напряжения, возникающие при прогибе под действием повторных кратковременных нагрузок, не должны в течение заданного срока службы вызывать образование трещин от усталостного разрушения. Это возможно при условии

=



,

(1.14)

Кпртр

где σR наибольшее растягивающее напряжение в рассматриваемом слое, устанавливаемое расчетом; Ктрпр требуемый коэффициент проч-

ности с учетом заданного уровня надежности [1, табл.3.1]; RN проч-











И

ность материала слоя на растяжение при изгибе с учетом усталостных

явлений.











Наибольшее растягивающее напряжение σR при изгибе в монолит-









Д

ном слое определяют с помощью номограммы рис. 1.12 [1, рис. 3.4],

приводя реальную конструкцию к двухслойной модели.







А







б







и









С

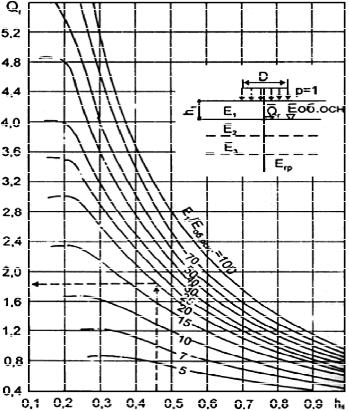

Рис. 1.12. Номограмма для определения растягивающего напряжения σR при изгибе в монолитном верхнем слое двухслойной системы
