Материал: 40 лучших ламповых УМЗЧ за 40 лет (1999)

17

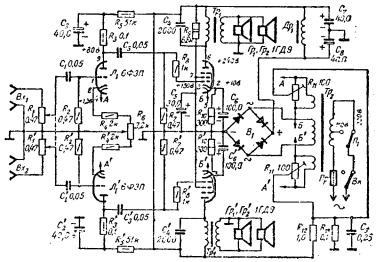

Своеобразным развитием одноламповой темы является простой стереофонический усилитель (рис.7), приведенный Г. Гендиным в литературе "Самодельные УНЧ", МР Б, 1964. Здесь используется триод-пентод типа 6Ф3П, который позволя ет развить мощность в 1,5 Вт в полосе частот 60...12000 Гц при входном сигнале 250 мВ.

Этот усилитель сделан полностью под использование его дл я стереозвука. Для этого резистор регулятора громкости R1 выполнен сдвоенным, а в ка тодной цепи первого каскада стоит резистор R6 для подстройки стереобаланса между кана лами. Сразу заметен недостаток - при воспроизведении монофонических програм м работает только один канал, а второй при этом просто греет атмосферу.

Отсутствие охватывающей весь усилитель ООС создает риск самовозбуждения, поэтому в усилителе предприняты жесткие меры по его преду преждению. Во-первых, в цепи питания имеется фильтр с частотой среза 100 Гц, состоящий из дросселя Др1 и емкостей С7, С8. Во-вторых, во входной цепи первого каскада осуществле на ООС через цепочки резисторов R4, R2 и балансный резистор R6. В-третьих, на сетке вто рого каскада действует ООС через делитель R7-R8. Для снижения влияния температурной нестабильности напряжения накала на параметры ламп параллельно обмотка м накала, выполненным отдельно для каждой лампы, подключены подстроечные резис торы R11 на 100 Ом. Их средняя точка соединена с массой через резистор R13, который является частью делителя напряжения анодного питания R12-R13. Такое подключение создае т положительное смещение 20...30 В на средней точке накальной обмотки и позволя ет подавить низкочастотный фон из-за наводок напряжения накала в цепи полезного сигнала.

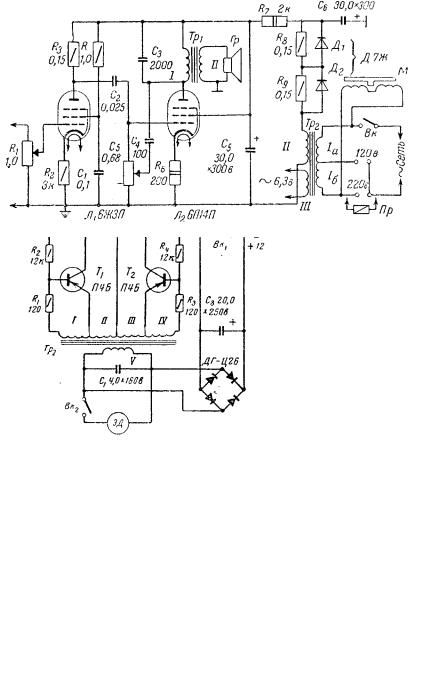

В качестве выходного и трансформатора питания можно испо льзовать такие же, как описаны в схеме В. Борисова, добавив к силовому трансформа тору дополнительную обмотку накала.

Более продвинутой разновидностью этой схемы является стереофоническая приставка А. Воробьева-Обухова, которая рассчитана на воспроизведение стереофонических записей с помощью обычной монофоничес кой системы (Р-10/72). Это уже достаточно сложный усилитель, но еще сохраняет такие формальные признаки простого, как, например, наличие единственной лампы в кана ле, малая мощность,

Ðèñ.7

18

ограниченное количество деталей.

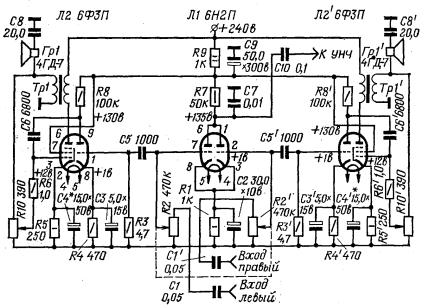

Работа приставки основана на свойстве стереоэффекта про являться на частотах выше 200-300 Гц. Это явление позволяет для усиления частот ниже 200-300 Гц использовать монофонический усилитель, а для усиления частот свыше 200-300 Г ц - два простейших усилителя приставки со стереофонической акустической с истемой. Устройство акустических систем в этом случае резко упрощается, поскольку большинс тво усложнений в них вызвано необходимостью хорошего воспроизведения частот до 200-300 Гц , о чем заботиться не приходится, так как с этой задачей с успехом справляется о тдельный усилитель НЧ. Приставка (рис.8) содержит два одноламповых усилителя на лампах Л2 и Л2' и смесительный каскад на лампе Л1. При воспроизведении грам записи низкие частоты правого и левого каналов звукоснимателя поступают на смесительн ый каскад и далее на вход усилителя НЧ радиолы. Высокие частоты правого и левого ка налов усиливаются раздельными усилителями НЧ приставки. Низкие частоты отф ильтровываются цепочками C6R6, C6'R6' и цепью автоматического смещения, благодаря малой емк ости конденсаторов С3, С3' и С4, С4'. Потенциометры R2, R2' служат для регулировки громко сти. С помощью потенциометров R10, R10' можно установить стереобаланс и необх одимую максимальную мощность за счет регулировки глубины обратной связи в уси лителях приставки. Выход смесительного каскада рассчитан на подключение к усилит елю с входным сопротивлением не ниже 470 кОм. Питается приставка от выпрямителя усилителя .

При монтаже особое внимание следует обратить на экраниро вку сигнальных цепей ламп приставки. Шнур, соединяющий выход приставки с усили телем, необходимо выполнить экранированным проводом. Имеет смысл заземлить среднюю т очку накальной обмотки силового трансформатора усилителя, либо подать на нее пол ожительное смещение 10-20 В от источника анодного питания, как в предыдущей схеме. Гро мкоговорители должны иметь сопротивление звуковой катушки 4-6 Ом. В качестве потенциом етров R2, R2' используются спаренные резисторы СП-3-7.

Ðèñ.8

19

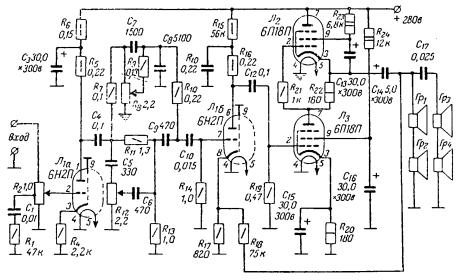

Следующий УМЗЧ без выходного трансформатора Л. Кононовича (Р-6/59) с еще большой натяжкой можно назвать простым. Он содержит три л ампы, тонкомпенсированный регулятор громкости, раздельный регулятор тембра по нижн им и верхним частотам и своеобразную схему выходного каскада, собранную из после довательно включенных ламп типа 6П18П, которая получила название "Тандем" (рис.9). Возможность бестрансформаторного включения громкоговорителя в таки х схемах объясняется тем, что при наличии конденсатора большой емкости С14 обе лампы Л2 и Л3 оказываются включены по переменному току параллельно, что снижает выходное соп ротивления "Тандема" до величины меньшей, чем сопротивление ведущей лампы Л2. Режи м ее выбран таким образом, что выходное сопротивление каскада близко к 100 Ом, а нагрузкой его служат два включенных последовательно громкоговорителя на 16 Ом кажд ый.

Такие схемы не имели большого распространения, потому что получить выходное сопротивление в мощных каскадах менее 600...1000 Ом не удается, а для подключения к ним необходимы специальные высокоомные громкоговорител и. В данной схеме за счет приближения режима лампы Л1 к насыщению, существенному ра ссогласованию выходного сопротивления и нагрузки и наличию глубокой ООС с выхода усилителя на катод лампы Л1б выходная мощность снижена до 2 Вт. К достоинствам данной сх емы можно отнести широкую полосу усиливаемых частот 30...20000 Гц, которую огранич ивают только разделительные конденсаторы. Также положительным качес твом является большая глубина регулировки тембра, которая достигает 20 дБ. И, наконец, суще ственным достоинством является большой запас устойчивости усилителя во всей по лосе частот. Перечисленные достоинства обеспечивают высокое качество звучания УМЗ Ч.

В заключение обзора простых схем приведем "иностранный" о бразец радиолюбительского творчества, который был опубликован в Р-1/65. Это

стереофонический усилитель болгарина И. Кусева. Усилитель (рис.10) предназначен для стереофонического и монофонического воспроизведения пр ограмм радиовещательных станций и граммофонных пластинок. Максимальная выходная мощность каждого канала усилителя 6 Вт при коэффициенте нелинейных искажений не б олее 1%, номинальная

Ðèñ.9

20

мощность 1,5 Вт, при коэффициенте нелинейных искажений не бо лее 0,8 %.

Глубина регулировки тембра низших звуковых частот на час тоте 20 Гц/дБ. Глубина регулировки тембра высших звуковых частот на частоте 16 кГ ц +12 дБ. Усилитель воспроизводит полосу звуковых частот 20...16000 Гц при неравномерности частотной характеристики не более 0,5 %.

Первый каскад обоих каналов усилителя выполнен на двух тр иодах лампы ЕСС82 по схеме катодного повторителя. На входах вторых каскадов ус иления включены регуляторы частотной характеристики R9 - R10. Этому регулятору следует уд елить особое внимание, так как он позволяет изменять частотную характеристику усил ителя, не уменьшая величину обратной связи. Регуляторы тембра высших R25, R25а, и низших R21, R22 з вуковых частот включены в цепи частотно-зависимой обратной связи между в торым и третьим каскадами усилителя.

Регулятор стереобаланса R37 включен между третьим и четвер тым каскадами обоих каналов усилителя. Два последних каскада усилителя охвач ены частотно-зависимой отрицательной обратной связью глубиной 20 дБ. Напряжение о братной связи с вторичных обмоток выходных трансформаторов подается в цепи катодо в ламп предоконечных каскадов усилителя. Кроме плавной, в усилителе имеется ст упенчатая регулировка тембра на четыре положения: "нормальное", "оркестр", "речь", "бас", позволяющая получить желаемый тембр звучания как высших, так и низших звуковых частот.

Выходные каскады каждого канала усилителя выполнены на л ампах EL84 по ультралинейной схеме. Каждый канал усилителя нагружен на два громкоговорителя 6 Вт и 1,5 Вт. Чтобы улучшить звучание громкоговорителей их реком ендуется незначительно переделать, руководствуясь эскизами, приведенными на рис. 11.

Лампу ЕСС82 можно заменить лампой 6Н1П, лампу ЕСС83 - лампой 6Н2П, лампу EL84

-лампой 6П14П. Кенотрон EZ81 заменяется двумя, параллельно соед иненными кенотронами 6Ц4С или одним кенотроном типа 5ЦЗС. Применительно к отечест венным лампам детали имеют следующие данные. Выходной трансформатор Тр1 (Тр2) со бран на сердечнике, набранном из пластин Ш-20, толщина набора 25 мм (площадь окна 5,4 см2). Его первичная обмотка содержит 2500 витков провода ПЭЛ 0,18. Отвод к экранирую щей сетке делается от 500-го витка, считая от вывода 2. Вторичная обмотка состоит из двух последовательно соединенных секций: 57 витков провода ПЭЛ 1,0 и 60 витков ПЭЛ 0,12. В ыводы первой секции соединяются с зажимами Г1, к которым подключается и нагрузка - два параллельно соединенных громкоговорителя ЗГД-2 (или 4ГД-2).

Силовой трансформатор мощностью 120 Вт собран на сердечник е, набранном из пластин Ш-30, толщина набора 48 мм, площадь окна 14,6 см2. Обмотки со держат: сетевая

-440+320 витков провода ПЭЛ 0,69 + ПЭЛ 0,51; повышающая - 870+870 витков провод а ПЭЛ 0,25; накала кенотрона - 19 витков провода ПЭЛ 1,2; накала ламп: 24 вит ка ПЭЛ 0,96 и 24 витка ПЭЛ 0,72.

Дроссель фильтра Др1 собран на сердечнике Ш-19х30, зазор 0,2 мм. Е го обмотка состоит из 4500 витков провода ПЭЛ 0,22. Дроссели в цепи сетевой о бмотке силового трансформатора содержат по 110 витков провода ПЭЛ 0,12. Они нам отаны на карбонильных сердечниках СЦГ-2.
