На открывшейся странице «Спецификация» вводим данные бревен (диаметр и длина бревен, количество бревен в м3, посортный состав сырья) и данные пиломатериалов (толщина в мм, ширина в мм, длина в м, объем в м3) рис. 7.

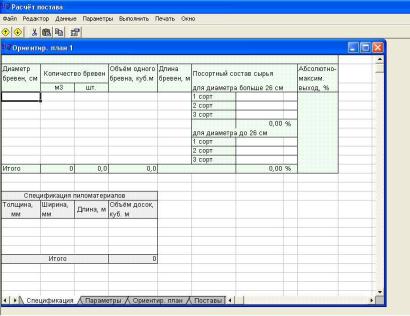

Рис. 7. Ввод данных из спецификации на бревна и на пиломатериалы Программа автоматически рассчитывает объем одного бревна в м3 и ко-
личество бревен в шт.
После ввода всех данных в меню открыть вкладку «Данные» и выполнить «Сохранить данные» рис. 8. Теперь их можно модифицировать. Например, сортировать по убыванию диаметра или объема сырья, ширины, толщины или объема пиломатериалов.
22

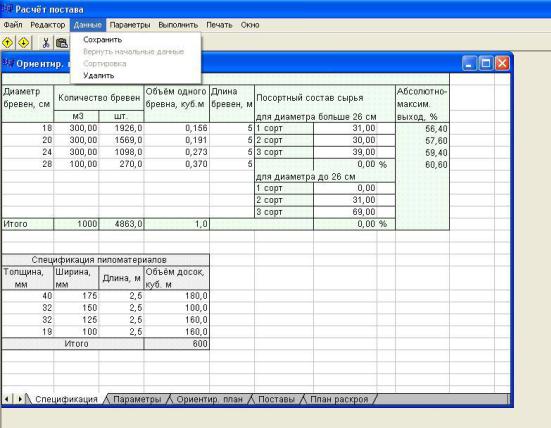

Рис. 8. Сохранение введенных данных После завершения ввода данных и их модификации переходим на стра-
ницу «Параметры» рис 9. Они влияют на расчет ориентировочного плана раскроя.
На данной странице «Параметры» назначение начальных параметров сделано по умолчанию: указан верхний и нижний предел коэффициента способа распиловки (α) в зависимости от способа распиловки (брусово-развальный, 2 бруса или развальный), пропил (зависит от выбранного бревнопильного оборудования), разноширинная доска, минимальная ширина и длина пиломатериалов, градация по длине и ширине пиломатериалов. Также на этой странице имеются следующие показатели: допустимый недопил досок – 5 % (при нехватке сырья), возможный перепил пиломатериалов – 3 % (при избытке сырья). Эти параметры можно изменять в зависимости от полученного плана раскроя.
При расчете ориентировочного плана раскроя эти данные можно изменять. Например, можно менять пропил, минимальную длину пиломатериалов и т.д.
23

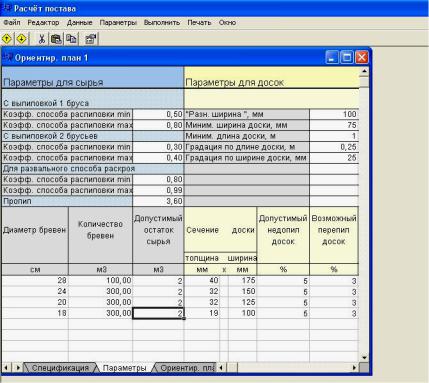

Рис. 9. Страница «Параметры»
«Допустимый остаток сырья» – необходимо будет изменить после расчета ориентировочного плана раскроя рис. 10. Этот параметр перебрасывает остаток сырья для выпиливания следующей доски по спецификации пиломатериалов. При раскрое последней доски этим показателем необходимо варьировать, чтобы получить в ориентировочном плане раскроя в сумме «объем сырья, м3»
1000 м3.
Переход от страницы «Параметры» к странице «Ориентировочный план раскроя» осуществляется в меню во вкладке «Выполнить» – «Ориентировочный план».
24

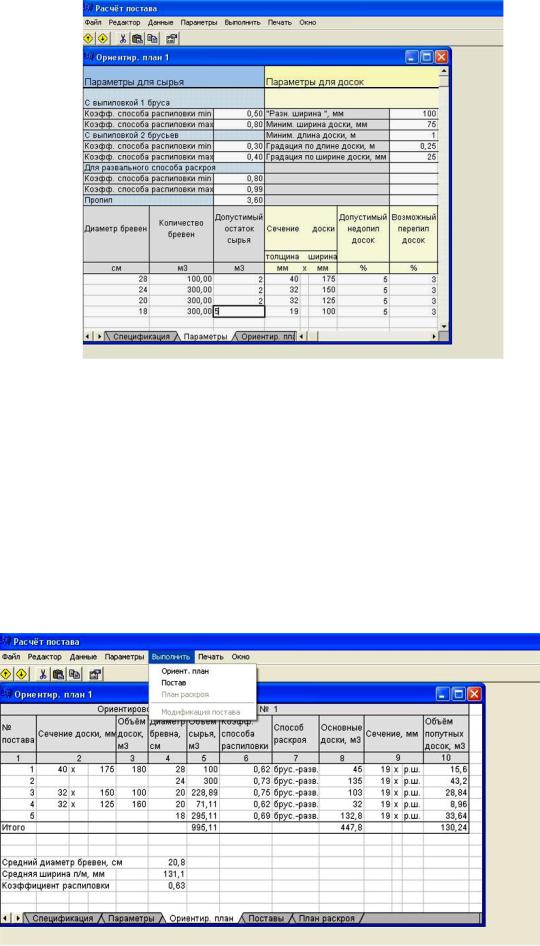

Рис. 10. Изменение «допустимого остатка сырья»
В ориентировочном плане раскроя дополнительно рассчитаны следующие показатели: средняя ширина пиломатериалов, средний диаметр бревен и коэффициент способа распиловки (α) рис. 11. На рис. 12 показан расчет ориентировочного плана раскроя после изменения «Допустимого остатка сырья» на странице «Параметры», где видно, что в сумме «объем сырья, м3» равен
1000 м3.
25

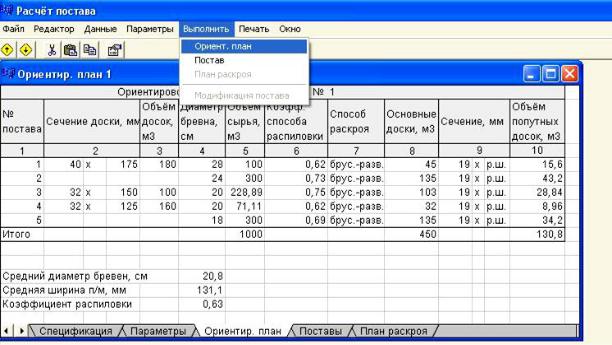

Рис. 11. Страница расчета ориентировочного плана раскроя
Рис. 12. Страница расчета ориентировочного плана раскроя после изменения «Допустимого остатка сырья» на странице «Параметры»
Если расчет ориентировочного плана раскроя устраивает, то во вкладке «Выполнить» – перейти к «Поставу» рис. 13. Ознакомиться с результатами расчета.
