2.2 ФУНКЦИОНАЛЬНАЯ СХЕМА

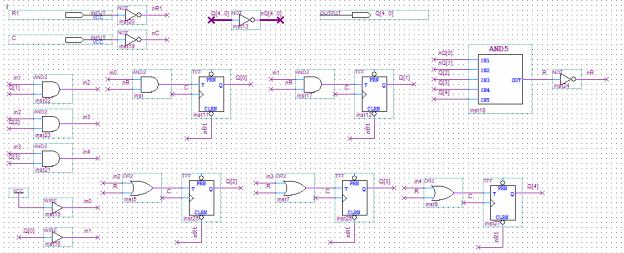

На рисунке 2.2.1 представлена функциональная схема синхронного суммирующего счетчика, построенного на Т-триггерах, регулируемого задним фронтом.
Рисунок 2.2.1 – Функциональная схема синхронного счётчика
13
2.3 МОДЕЛИРОВАНИЕ

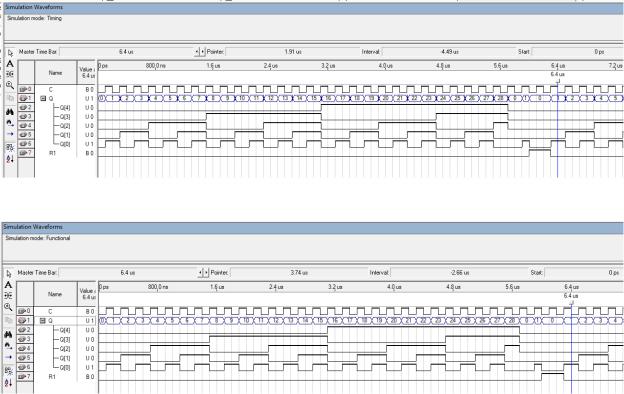

На рисунке 2.3.1 представлен результат моделирования в режиме
Timing. На рисунке 2.3.2 представлен результат моделирования в режиме
Functional.
Рисунок 2.3.1 - Результат моделирования в режиме Timing
Рисунок 2.3.2 - Результат моделирования в режиме Functional
Наблюдаются задержки на выходах, которые появляются по причине того, что на обработку информации каждым логическим элементом затрачивается некоторое время. В функциональном моделировании нет задержек по причине того, что в нем всё является идеализированным и логические функции обрабатываются моментально.
14
2.4 КОД НА HDL

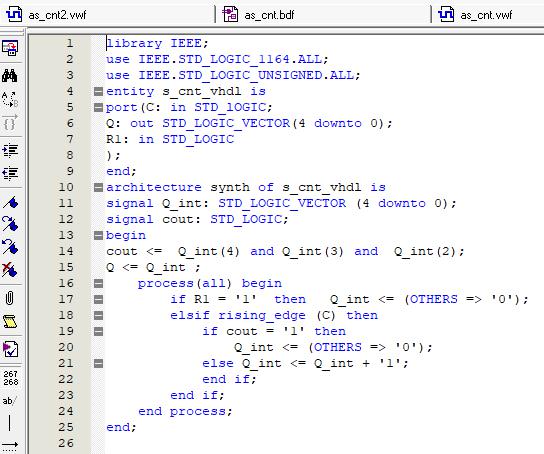

На рисунке 2.4.1 представлен код на VHDL синхронного счётчика.
Рисунок 2.4.1 – Код схемы на VHDL
15
2.5 СХЕМА ИЗ RTL VIEWER ДЛЯ КОДА HDL

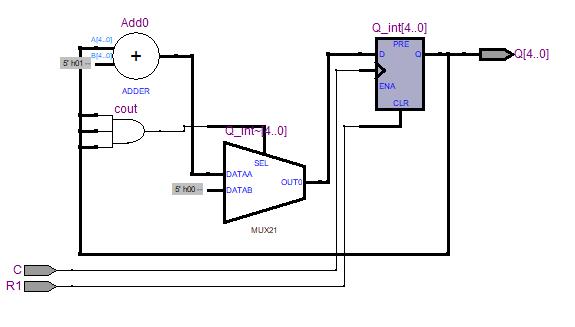

На рисунке 2.5.1 представлена схема из RTL Viewer данного счётчика.
Рисунок 2.5.1 – Схема из RTL Viewer
