прямоугольной формой можно ввести типоразмеры с размерами 600 х 1000 мм и

1000 х 1200 мм.

Пользовательский интерфейс программного комплекса Revit

Основные элементы пользовательского интерфейса приведены на рисунке 2. Описание элементов интерфейса и их настройка подробно описаны на страницах официального сайта программы.

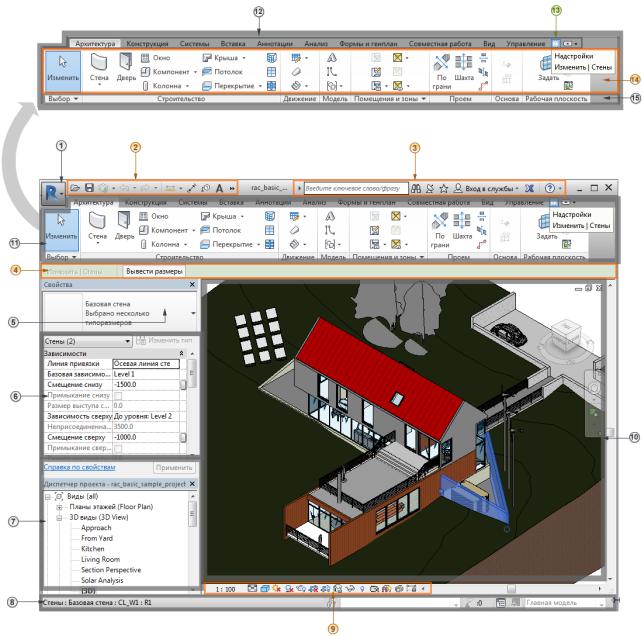

Рисунок 2 – Элементы пользовательского интерфейса:

1 – меню приложения, 2 – панель быстрого доступа, 3 – инфоцентр, 4 – панель параметров, 5 – выбор типа, 6 – палитра свойств, 7 – диспетчер проекта, 8 – строка состояния, 9 – панель управления видом, 10 – область рисования, 11 – лента, 12 – вкладки ленты, 13 – контекстная вкладка ленты, содержащая инструменты, которые относятся к выбранному объекту или текущей операции,

14 – инструменты на текущей вкладке ленты, 15 – панели на ленте

6

Лабораторная работа № 1. Построение базовой архитектурной модели

Цель работы: используя стандартный инструментарий программного комплекса Autodesk Revit, построить базовую архитектурную модель 2-х этажного здания.

Порядок выполнения работы

1.Запустите программу Revit-2019. Создайте новый проект из предложенного архитектурного шаблона (по указанию преподавателя).

2.Постройте базовую архитектурную модель здания, используя следующие указа-

ния.

1) Построение сетки осей и уровней. Перейдите на план этажа, если он не создан, то для начала создайте его: Вид > Создание > Виды в плане > План этажа. Постройте в произвольном месте рабочего пространства вида четыре вертикальных оси с цифровой маркировкой (вкладка Архитектура > Основа > Сетка). Расстояние между осями – 3000, 2400 и 3600 мм. Постройте четыре горизонтальных оси с буквенной маркировкой. Расстояние между осями – 1650, 3800 и 3550 мм (см. рис. 3). Для удобства построения сетки осей их можно построить сначала в произвольной форме, затем нанести аннотации, используя инструмент Параллельный с вкладки Аннотации, а после этого, переходя в режим редактирования размера (двойной щелчок мыши), установить необходимые расстояния между осями.

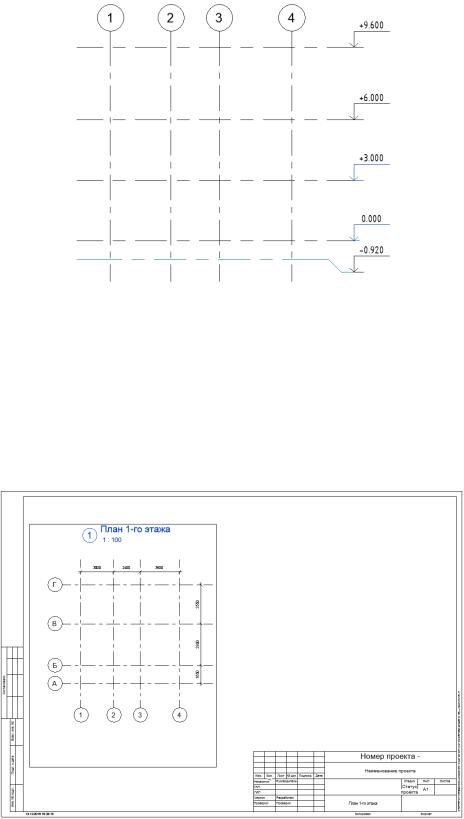

Рисунок 3 – Линии сетки осей

Для построения уровней необходимо перейти на вид одного из фасадов Диспетчер проектов > Виды > Фасады, предварительно их создав, если они отсутствуют в используемом шаблоне: Вид > Создание > Фасад. Для лучшего отображения чертежа установите масштаб 1:100 (крайняя левая кнопка на панели управления видом 9 (см. рис. 2)). Постройте пять уровней (вкладка Архитектура > Основа > Уровень) на отметке 0 – план первого этажа, на отметке 3000 – план второго этажа, на отметке 6000 – план чердака, на отметке 9600 – конёк и на отметке -920 – уровень земли. Настройте отображение линий уровней, используя палитру свойств 6 (см. рис. 2), так, как показано на рисунке 4.

7

250ммx88мм и утеплителем 80 мм оштукатуренная 25 мм. Постройте стены как показано на рисунке 6, предварительно установив на панели параметров 4 (см. рис. 2) Привязка > Чистовая поверхность: Наружная, а в палитре свойств установите базовую зависимость – План 1-го этажа, зависимость сверху – До уровня: План 2-го этажа, смещение – 0,0. Далее измените тип стены на Внутренние – Стена из бруса толщиной 160 мм и постройте внутренние перегородки согласно рисунку 6.

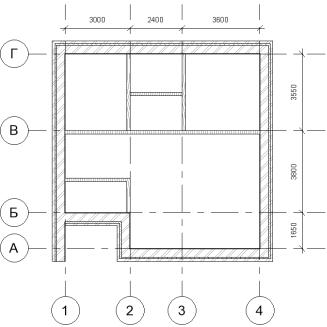

Рисунок 6 – Размещение стен

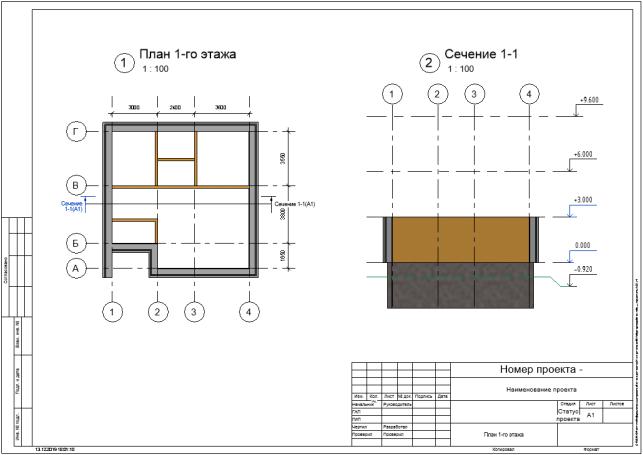

Находясь на листе плана первого этажа, сделайте разрез (см. рис. 7). Для этого перейдите в Вид > Разрез. Переименуйте разрез в сечение 1-1 (используйте для этого диспетчер проектов). Перенесите вид (используя диспетчер проектов) на лист План 1-го этажа (см. рис. 7).

Перед началом построения фундамента перейдите на вид плана первого этажа. В палитре свойств измените секущий диапазон (Границы > Секущий диапазон). Установите

Основной секущий диапазон > Низ: Смещение -3000.0, Глубина проецирования > Уро-

вень: Смещение -3000.0. Далее выберите на вкладке Архитектура > Стена, измените тип на Фундамент – Бетон 300 мм. Установите в панели параметров Изменить | Координаты Стена > Глубина, Неприсоединенная 3000.0, Привязка > Чистовая поверхность: Внут-

ренняя. После выполнения необходимых настроек, постройте ленточный фундамент под наружными стенами. Результаты построения можно посмотреть на виде сечения 1-1 или на 3Dвиде. Если 3D-вид еще не создан, для его создания нажмите вкладка Вид > 3D-вид по умолчанию. Анализируя построенные элементы модели, можно заметить, что стена фундамента оказалась значительно тоньше наружной стены. Данную ошибку мы допускаем в силу отсутствия в имеющемся шаблоне типоразмеров стен фундаментов необходимой толщины и в дальнейшем исправим ее в ходе выполнения лабораторной работы №2 (прим. автора).
