3) указания о характере сопряжения разъемных частей изделия, а также указания о способах соединения неразъемных соединений, например, сварных, паяных и др.;

4)номера позиций составных частей, входящих в изделие;

5)габаритные размеры изделия;

6)установочные, присоединительные и другие необходимые справочные размеры.

Допускается помещать дополнительные схематические изображения соединений составных частей изделия. На сборочном чертеже допускается также изображать перемещающиеся части изделий в крайнем или промежуточном положениях с соответствующими размерами. Если при изображении перемещающихся частей затрудняется чтение чертежа, то эти части допускается изображать с соответствующими надписями, например, «Рукоятка поз.3 показана в крайнем нижнем положении» (см. приложение).

На сборочном чертеже допускается помещать изображение пограничных (соседних) изделий («обстановки») и размеры, определяющие их взаимное расположение. Предметы обстановки выполняют тонкими линиями упрощенно и приводят необходимые данные для определения места установки.

3.2. Условности и упрощения на сборочном чертеже

Сборочные чертежи выполняют с упрощениями, соответствующими требованиям стандартов ЕСКД (рис. 1).

Не изображают фаски, округления, проточки, углубления, выступы, накатки, насечки, оплетки и другие мелкие элементы (рис. 1, а, б). Не показывают зазоры между стержнем и отверстием (рис. 1, в).

Не вычерчивают крышки, щиты, кожухи, перегородки и т. п., если необходимо показать закрытые ими составные части изделия. При этом над изображением делают соответствующую надпись, например: «Крышка поз. 3 не показана».

Не изображают видимые составные части изделия или их элементы, расположенные за сеткой, а также частично закрытые впереди расположенными составными частями.

Не выполняют надписи на табличках, фирменных планках, шкалах и других подобных деталях, изображая только их контур.

Изделия из прозрачного материала изображают как непрозрачные. Составные части и их элементы, расположенные за прозрачными предметами, допускается изображать как видимые, например: шкалы, стрелки приборов, внутреннее устройство ламп и т. п.

Типовые, покупные и другие широко применяемые изделия изображают внешними очертаниями, которые выполняют с упрощениями – не изображают мелкие выступы, впадины и т. п.

6

а)

б)

в)

г)

Рис. 1. Упрощенные изображения на сборочных чертежах:

а– резьбовое соединение; б – гайка с накаткой; в – болтовое соединение;

г– сварная деталь

Болтовые, шпилечные, винтовые, шпоночные, шлицевые, сварные, клееные и клепаные соединения изображают на сборочных чертежах, как правило, упрощенно (рис. 1, а, б, в, г). Сварное, паяное, клееное изделие из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют как монолитное тело (в одну сторону), изображая границу между деталями сплошными основными линиями (рис. 1, г).

7

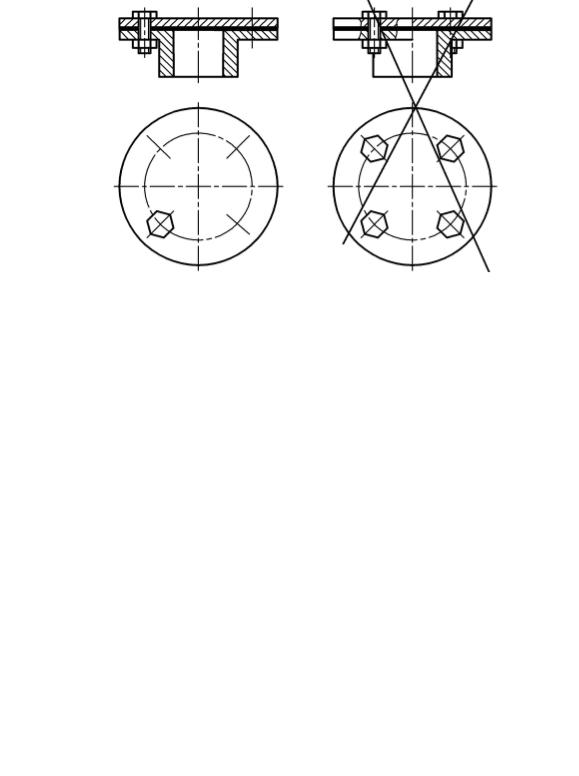

Крепежные соединения на круглых фланцах, не попавшие в разрез, условно вводят в плоскость разреза (рис. 2). При этом упрощенно изображают один элемент, а остальные показывают условно.

Рис. 2. Упрощенное изображение крепежных соединений на фланцах

На сборочных чертежах пишут специальные технологические указания, если они являются единственными (рис. 3).

Рис. 3. Технологические указания на сборочных чертежах (примеры)

8

3.3. Изображение типовых составных частей изделий

Многие изделия машиностроения содержат типовые устройства и соединения, при вычерчивании которых на сборочных чертежах допускаются стандартами ЕСКД условности и упрощения.

Уплотнительные устройства предназначены для создания герметичности в подвижных и неподвижных соединениях деталей. К простейшим из них относят сальниковые уплотнения, состоящие из нажимной втулки, набивки и крепежных деталей (рис. 4). В качестве набивки используют пеньку, асбестовые или графитовые шнуры, кольца из резины и др.

На сборочных чертежах сальниковые уплотнения изображают с некоторыми условностями:

сальниковую втулку, сжимающую набивку, изображают углубленной лишь на 2…3 мм;

между втулкой (корпусом) и штоком показывают зазор; набивку заштриховывает как неметаллический материал;

поверхности, прижимающие набивку, выполняют конической формы.

Рис. 4. Примеры сальниковых уплотнений

Зазоры между плоскими торцовыми поверхностями соединяемых деталей уплотняют торцевыми уплотнениям – прокладками, которые изготовляют из листового материала – текстолита, паронита, резины, асбеста и т. п. (рис. 5, а). На сборочных чертежах прокладки изображают зачерненными.

9

Зазоры между сопряженными цилиндрическими поверхностями уплотняют радиальными стандартными уплотнителями из неметаллических материалов – кольцами и манжетами круглого, квадратного, прямоугольного и других поперечных сечений (рис. 5, б).

Подшипники качения на сборочных чертежах в осевых разрезах изображают упрощенно по ГОСТу 2.420–69 (рис. 6): контурное очертание подшипника выполняют сплошными основными линиями; внутри контура проводят сплошные тонкие перекрещивающиеся линии. Чтобы показать тип подшипника, в ряде случаев в его контуре наносят условное графическое изображение тела качения.

Клапаны к штоку крепят различными способами, часть из которых показана на рис. 7. Каждый способ обеспечивает свободное вращение штока и плотное прилегание клапана к седлу.

Пружины изображают только с правой навивкой и с измененными расстояниями между витками, т. е. с учетом предварительных деформаций перед сборкой. Если число витков у пружины больше четырех, то на каждом ее конце показывают только 1…2 витка, кроме опорных (рис. 8, а, б); осевые линий через центры сечений витков проводят по всей длине пружины. В разрезе допускается изображать пружину только сечениями витков (рис. 8, в); если сечение витков на чертеже не превышает 2 мм, то их показывают зачерненными. Пружина, показанная в разрезе только сечениями витков, условно читается непрозрачной в пределах зоны между штрихпунктирными линиями, проведенными через сечения витков (рис. 8, в): линии деталей, расположенных за пружиной, доводят только до штрихпунктирных линий.

Когда диаметр проволоки или сечение материала на чертеже равно или меньше 2 мм, пружины изображают условно линиями толщиной несколько большей толщины линии чертежа (рис. 8, г).
