Учебные цели:
1. Выработать практические умения и приобрести навыки в работе с теодолитом при выполнении тахеометрической съемки, освоить методику производства работ, чтение полевых документов и порядок нанесения реечных точек на план.
2. Закрепить навыки в измерении теодолитом углов и расстояний.
Отрабатываемые вопросы:
1. Измерения при создании геодезической рабочей основы теодолитно-тахеометрического хода.
2. Съемка подробностей местной ситуации и рельефа полярным способом.
Приборы и принадлежности:
- теодолит 2Т-30 в комплекте;
- нивелирная рейка РН-3 – 2 шт.;
- инженерный микрокалькулятор.
Контрольные вопросы по теме занятия:
1. Сущность тахеометрической съемки.
2. Что является геодезической рабочей основой тахеометрической съемки.
3. Сущность метода тригонометрического нивелирования.
4. Порядок производства работ на станции при съемке подробностей местной ситуации и рельефа.
Тахеометрическая съемка является одним из методов топографической наземной съемки местности, в результате которой получают план с изображением предметов, контуров и рельефа местности.
Съемка проводится с точек геодезической рабочей основы, которая может создаваться проложением:
- теодолитно-нивелирного хода;
- теодолитно-высотного хода;
- теодолитно-тахеометрического хода.
Ходы рабочей основы прокладываются между пунктами государственной геодезической сети (ГГC) или сетей сгущения.
Съемка предметов, контуров и рельефа выполняется полярным способом, а отметки точек определяют тригонометрическим нивелированием, причем одним наведением трубы инструмента на рейку получают плановое и высотное положение определяемой точки:
- расстояние, определяемое по нитяному дальномеру;
- горизонтальное направление по лимбу;
- превышение, вычисляемое по углу наклона.
Тахеометрической съемке предшествует рекогносцировка местности, составление проекта съемки и создание съемочного обоснования. Перед началом съемки должны быть выполнены все основные поверки теодолита, а также определено место нуля вертикального круга и, при необходимости, приведение его к значению, близкому к 00.
Сущность и назначение тахеометрической съемки заключается в следующем:
1. Путем измерения горизонтального угла и расстояния определяется плановое положение точки.
2. По вертикальному углу и расстоянию определяется высотное положение точки.
3. По результатам измерений строится топографический план.
4. Горизонтальные углы определяются полным приемом.
5. Для съемки прямой достаточно двух точек.
6. Для съемки кривой - трех точек.
7. Для съемки прямоугольных сооружений - трех точек.
8. Плотность реечных точек через 15-20 м.
Как правило, при съемке на опорной точке (станции) одновременно выполняются измерения, связанные с созданием рабочей основы и измерения, связанные со съемкой подробностей местной ситуации и рельефа. Записи полевых измерений заносят в журналы:

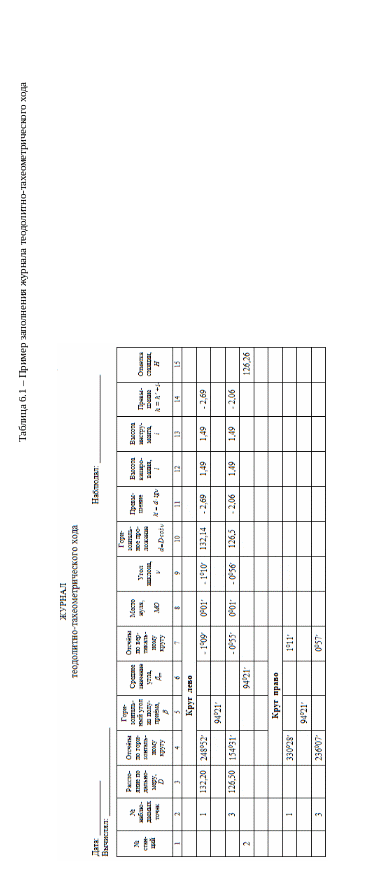

теодолитно-тахеометрического хода (табл. 6.1)

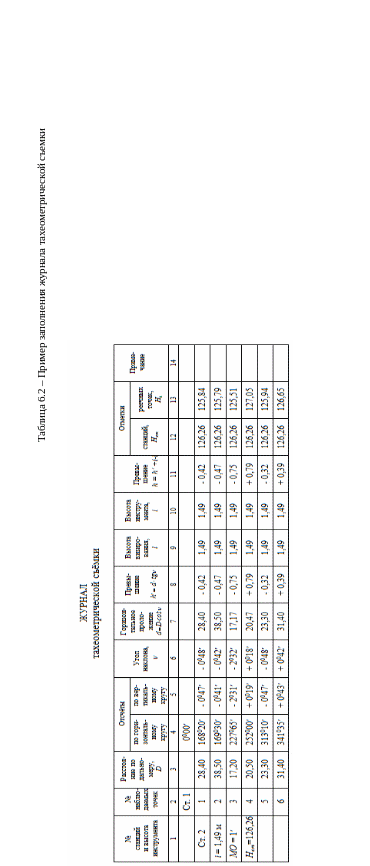

тахеометрической съемки (табл. 6.2)
На станции устанавливается теодолит и приводится в рабочее положение. Измеряется высота инструмента и записывается в журнал теодолитно-тахеометрического хода и журнал тахеометрической съемки. На нивелирных рейках на отсчетах, равных высоте инструмента, прикрепляются хорошо видимые тесмяные или другие полоски.
После выполнения измерений, связанных с созданием геодезической рабочей основы приступают к съемке подробностей местной ситуации и рельефа.
На горизонтальном круге устанавливается нулевой отсчет 000000 и зрительная труба при «круге лево» визируется, как правило, на заднюю точку. Все винты закрепляются. Затем отпускается зажимной винт алидады горизонтального круга и съемка ведется при закрепленном горизонтальном круге.
Точки, на которых при тахеометрической съемке ситуации и рельефа устанавливают рейку, называют съемочными пикетами. При съемке рельефа местности пикеты берут на всех его характерных точках и линиях (рис. 6.1 а): вершинах и подошвах холмов, дне и бровках котловин, перегибах скатов, водораздельных линиях и тальвегах (водосливных линиях).
Перед началом измерений на отдельном листе составляется абрис (схематический чертеж), на котором зарисовываются элементы ситуации, схематично изображается рельеф и показываются реечные точки (рис. 6.1 б).
При съемке ситуации в качестве характерных точек используются углы контуров.
Кроме контуров на абрис заносятся:
- пункты геодезических сетей;
- строения;
- здания и сооружения;
- дорожная сеть;
- гидрография и гидротехнические сооружения;
- линии связи и электропередач;
-
огороды, полесадники, полосы отчуждения,
тротуары и т. д.
При съемке рельефа особое внимание уделяется выбору местоположения реечных точек:
- на холме реечные точки располагают на вершине и вдоль подошвы;
- в котловине - на дне и по бокам;
- на водоразделе и тальвеге - по линии гребня и водослива.
- при съемке седловины к реечным точкам по определению двух холмов добавляют точку на перевале. Кроме того, реечные точки должны ограничивать (разделять на участки) скаты с равномерными уклонами.
На абрисе, кроме местоположения и названия реечных точек, обязательно показывают стрелками направления и участки равномерного ската. Это позволяет при составлении плана правильно изображать формы рельефа.
При съемке местной ситуации и рельефа необходимо соблюдать ряд технических правил:
1. Съемку выполнять сразу же после измерения горизонтального угла полигона. В этом случае отпадает необходимость в повторной установке инструмента и в определении места нуля (МО) на данной станции. МО выписывается из журнала основных точек.
2. Колебание МО на двух соседних станциях не должно превышать 1.
3. Ориентирование инструмента (выбор полярной оси) выполняют на заднюю точку. Контрольный отсчет на заднюю точку не должен отличаться от первоначального более чем на 5. В противном случае это означает, что лимб в процессе съемки сместился, и работу на станции следует повторить.
4. Горизонтальный круг должен быть закреплен во время работы на станции.
5. Количество съемочных точек выбирается в зависимости от сложности ситуации и рельефа и должно быть не менее 40 точек на 1 га.
6. Обход речных точек выполнять по часовой стрелке, радиусом 100-150м. С одним прибором работают 2-3 реечника.
7. На съемочной точке рейку ставить прямо на грунт, вертикально и неподвижно.
8. Центр сетки нитей наводить на отсчет, равный высоте инструмента.
9. Отсчеты по дальномерным нитям, горизонтальному и вертикальному кругам снимаются при одном наведении зрительной трубы на точку.
10. Все эти данные заносятся в журнал тахеометрической съемки. Номера реечных точек в журнале и в абрисе обязательно должны совпадать.
Выполнение работы предусматривает отработку технологических карт по вопросам занятия:
1. Измерения при создании геодезической рабочей основы теодолитно-тахеометрического хода – ТК № 6.1.
2. Съемка подробностей местной ситуации и рельефа полярным
способом – ТК № 6.2.
6.1. Измерения при создании геодезической рабочей основы теодолитно-тахеометрического хода
Технологическая карта № 6.1 СЪЕМКА ОСНОВНЫХ ТОЧЕК
Время работы: отлично - 60 мин.
хорошо - 80 мин.
удовлет. - 130 мин.
Приборы и принадлежности:
Теодолит 2Т-30 со штативом.
Нивелирные рейки РН-3 – 2 шт.
Журнал теодолитно-тахеометрического хода.
Инженерный микрокалькулятор – 1 шт.
№ п/п |
Наименование работ |
Порядок выполнения |
1. |
Подготовительные работы |
- измерить высоту инструмента i; - определить место нуля (МО) вертикального круга.
|
2. |
Съемка основных точек |
D = 100·(n1 – n2)
Значение расстояния занести в третью графу журнала теодолитно-тахеометрического хода.
Примечание: Перед снятием отсчета необходимо убедиться, что пузырек уровня при горизонтальном круге находится в нуль-пункте.
Примечание: Если невозможно навести центр сетки нитей на отсчет, равный высоте инструмента, то визируют на любой хорошо видимый отсчет или на верх рейки и высоту визирования l занести в журнал.
Примечание: Расстояние по дальномеру при «круге право» не определяется.
КЛ = КЛ2 – КЛ1; КП = КП2 – КП1; КЛ - КП ≤ 1
Примечание: Точность измерения вертикальных углов подтверждается постоянством места нуля.
- горизонтальное проложение
- превышение
|
6.2. Съемка подробностей местной ситуации и рельефа полярным способом
Технологическая карта № 6.2 СЪЕМКА ПОДРОБНОСТЕЙ МЕСТНОЙ СИТУАЦИИ И РЕЛЬЕФА
Схема работ
Время работы: отлично - 90 мин.
хорошо - 110 мин.
удовлет. - 130 мин.
Приборы и принадлежности:
Теодолит 2Т-30 со штативом.
Нивелирные рейки РН-3 – 2 шт.
Журнал тахеометрической съемки.
Инженерный микрокалькулятор
№ п/п |
Наименование работ |
Порядок выполнения |
1. |
Подготовительные работы |
- измерить высоту инструмента i; - определить место нуля (МО) вертикального круга.
- отметку опорной точки; - высоту инструмента i; - место нуля (МО).
|
3. |
Съемка подробностей местной ситуации и рельефа полярным способом (на примере одной съемочной точки) |
- определить расстояние по нитяному дальномеру и занести в третью графу журнала тахеометрической съемки D = 100·(n1 – n2) где n1 и n2 – отчеты по нижней и верхней дальномерным нитям; - снять отсчет по горизонтальному кругу, который является горизонтальным углом, и занести в четвертую графу журнала; - снять отсчет по вертикальному кругу, определить угол наклона полуприемом с записью в пятую и шестую графы журнала = Л – МО
- горизонтальное проложение
- превышение
|
