Гамма-гамма цементометрия (ГГК-Ц)

Контроль качества цементирования методом гамма-гамма цементометрии (ГГК-Ц) относится к дополнительным методам, проводится в колонне, в тех поисковых и разведочных обсаженных скважинах, где по данным ОЦК-АКЦ не может быть однозначно решен вопрос качества цементирования (наличие слабозацементированных интервалов, наличие разрывов сплошности цемента и другие особенности, обусловленные изменениями объемной плотности цементного камня в затрубном пространстве).

Определяется наличие или отсутствие цемента по разнице объемных плотностей затрубных сред.

Масштабы регистрации для диаграмм ГГК-Ц (толщиномер, селективный и интегральный счет) определяются по районам работ с учетом конкретных конструкций скважин и обсадных колонн.

Обеспечивается высокое качество измерений кривых ГГК-Ц для достоверного разделения зацементированных и незацементированных интервалов по всему диапазону изменения объемных плотностей сред в затрубье. Диаграммы ГГК-Ц низкого качества не решают задачу разделения затрубных сред по объемной плотности и могут внести ложную информацию в наборы методов контроля цементажа.

Время проведения ГГК-Ц после цементирования не лимитируется.

Измерения методом ГГК-Ц дублируются перекрытием по всему интервалу цементирования.

Метод ГГК-Ц реализован на аппаратуре ЦМ8/10 и СГДТ-НВ.

ЦМ-8/10.

Назначение.

Прибор ЦМ-8/10 предназначен для определения качества цементирования нефтяных и газовых скважин методом рассеянного гамма-излучения.

Данные по аппаратуре.

Скважинный прибор обеспечивает проведение измерений в скважинах, обсаженных колонной диаметром 219-273 мм, при значениях температуры окружающей среды от -10 до 70 ° С и гидростатического давления 30 МПа.

Аппаратура эксплуатируется в комплекте со следующими изделиями:

- трехжильным кабелем типа КГ3-67-180 длиной до 1500 м;

источником гамма-излучения Сs137 активностью (1.28± 0.33)х1010 Бк, создающим на расстоянии 1 м мощность экспозиционной дозы (5.95± 1.55)х10-9 А/кг.

Четыре используемых детектора гамма-излучения расположены по периметру прибора в экране, изготовленном из свинца и стали. В качестве одного детектора используются три газоразрядных счетчика ВС-8.

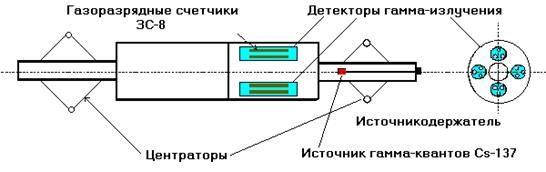

Схема прибора ЦМ-8/10 приведена на рис.31.

Рисунок 31 - Схема прибора ЦМ-8/10

Питание скважинного прибора осуществляется постоянным электрическим током 140 мА.

Данные с четырех детекторов передаются по двум жилам кабеля в виде разнополярных импульсов. Амплитуда выходных импульсов каналов скважинного прибора не менее 3 В, длительность выходных импульсов - 60 мкс.

Длина скважинного прибора - 1.55 м;

Диаметр скважинного прибора - 175 мм;

Диаметр скважинного прибора с вытеснителем - 230 мм;

Масса скважинного прибора - 90 кг;

Масса скважинного прибора с вытеснителем - 116 кг.

СГДТ-НВ

Назначение.

Прибор СГДТ-НВ предназначен для контроля качества цементирования и технического состояния обсадных колонн нефтяных и газовых скважин методом рассеянного гамма-излучения, а также “привязки” результатов измерений и муфт обсадной колонны к геологическому разрезу скважин.

Данные по аппаратуре.

Скважинный прибор обеспечивает проведение измерений в скважинах обсаженных колонной с внешним диаметром 146-168 мм (до 194 мм с вытеснителем), с углом наклона до 50о при значениях температуры окружающей среды от -10 до 120 о С и гидростатического давления 60 МПа.

Аппаратура эксплуатируется в комплекте со следующими изделиями:

• - трехжильным кабелем типа КГ3-67-180 длиной до 3500 м;
• - источником гамма-излучения Сs137 активностью (1.28 ± 0.33)x1010 Бк, создающим на расстоянии 1 м мощность экспозиционной дозы (5.95 ± 1.55)x10-9 А/кг.

Прибор регистрирует рассеянное гамма-излучение по периметру и стволу скважины. Конструкция зондов (длина и углы коллимации) обеспечивает работу одного из них в области плотностной инверсии (зонд малой длины), а второго - в режиме плотностного каротажа (зонд большой длины). Интенсивность рассеянного гамма излучения, регистрируемого с помощью зонда малой длины, определяется средней по периметру толщиной стенки обсадной колонны, а интенсивность рассеянного гамма-излучения, регистрируемого с помощью зонда большой длины, определяется, в основном, объемной плотностью вещества в затрубном пространстве, что дает возможность определять толщину стенки обсадной колонны, наличие и состояние цементного кольца за колонной, имеющего большую объемную плотность по сравнению с буровым раствором. Прибор, регистрируя рассеянное гамма-излучение пород, позволяет за один спуско-подъем производить запись пяти диаграмм:

• - толщинограммы (шифр TOL) - кривой значений средней по периметру толщины стенки обсадной колонны и отметок муфтовых соединений;
• - интегральной цементограммы (шифр INT) - кривой, несущей информацию о средней плотности вещества в затрубном пространстве;
• - двух селективных цементограмм, смещенных на 180о по периметру скважины (шифр SEL1, SEL2) - кривых, несущих информацию об относительных изменениях плотности вещества в затрубном пространстве;
• - диаграммы гамма-каротажа (шифр GR).

Диапазоны измерения:

• - толщины стенки скважины - от 5 до 12 мм;
• - плотности вещества в затрубном пространстве от 1 до 2 г/см3.

Ток питания скважинного прибора (150±15) мА.

Длительность выходных импульсов (40±12) мкс, амплитуда не менее 3,5 В.

1 жила кабеля прозванивается с броней кабеля в одном направлении (в направлении тока), 2 и 3 жилы имеют сопротивление относительно брони - 1 МОм.

В качестве детектора гамма-излучения в канале ГК используется кристалл NaI(Tl) размером 30x40 мм с ФЭУ-74 А, в каналах плотномера и толщиномера - кристаллы NaI(Tl) размером 16x40 мм с ФЭУ-102.

Длина измерительных зондов:

• - канала плотномера (420 ±10) мм;
• - канала толщиномера (210±5) мм.

Расстояние между центром детектора канала ГК и источником гамма-излучения не менее 1040 мм.

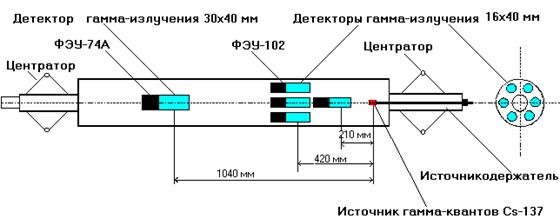

Схема прибора приведена на рис.32:

Рисунок 32 - Схема прибора СГДТ-НВ

Диаметр прибора (без вытеснителя) - 110 мм;

Длина прибора - 2500 мм;

Масса прибора - 95 кг.

АККИС-42, АККИС-36

Назначение

Аппаратура АККИС предназначена для геофизических исследований с целью контроля испытаний разведочных, эксплуатационных и нагнетательных скважин нефтяных и газовых месторождений.

Аппаратура позволяет решать следующие задачи: измерение температуры, определение негерметичности обсадной колонны и мест притока жидкостей и газа через эти негерметичности, определение положения муфтовых соединений насосно-компрессорных и обсадных труб, интервалов перфорации, профиля притока, измерение мощности экспозиционной дозы гамма-излучения горных пород, исследование состава скважинной жидкости. Кроме того, АККИС-36 позволяет регистрировать давление в скважине.

Данные по аппаратуре.

Диапазон рабочих температур от 10 до 120 ° С.

Наибольшее гидростатическое давление 60 МПа.

Аппаратура эксплуатируется с трехжильным геофизическим кабелем типа КГ3-67-180 длиной до 5000м.

Диаметр прибора АККИС-42 - 42 мм, диаметр прибора АККИС-36 - 36 мм.

Параметры, регистрируемые прибором АККИС-42:

• -температура (шифр параметра TEMP);
• -термоиндуктивный индикатор притока (шифр параметра FLMI);
• -индикатор изменения содержания воды в нефти (шифр параметра WM);
• -индикатор изменения электрического сопротивления жидкости (шифр параметра IL);
• -локатор муфт (шифр параметра CCL);
• -гамма-каротаж (шифр параметра GR).

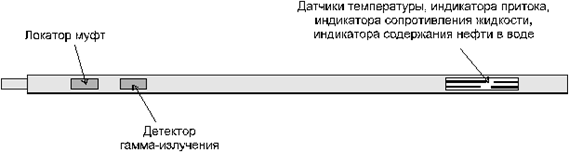

Схема прибора АККИС-42 приведена на рисунке рис.33.

Рисунок 33 - Схема прибора АККИС-42

Параметры, регистрируемые прибором АККИС-36:

• -температура (шифр параметра TEMP);
• -давление (шифр параметра PRES)
• -термоиндуктивный индикатор притока (шифр параметра FLMI);
• -индикатор изменения содержания воды в нефти (шифр параметра WM);
• -локатор муфт (шифр параметра CCL);
• -гамма-каротаж (шифр параметра GR).

АККИС-36 может быть дополнительно комплектоваться съемными модулями для регистрации данных вертушечного расходомера (шифр параметра - SPIN) и резистивиметра (шифр параметра - IL).

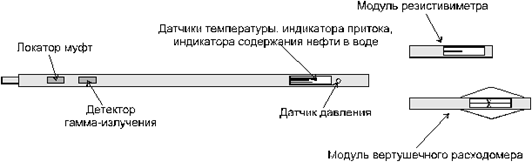

Схема прибора АККИС-36 приведена на рисунке 34.

Рисунок 34 - Схема прибора АККИС-36
