Материал: Геофизические методы исследования нефтяных и газовых скважин

скорость регистрации диаграмм ГК должна быть в соответствии со свойствами разреза и не должна превышать расчетную;

масштаб регистрации ГК 0,75 мкР/час/см при соотношении последующих масштабов как 1:2:5:25, т.е. соответственно 1,5:3,75:18,75 мкР/час/см;

диаграмма ГК должна записываться всегда одновременно с записью диаграмм НКТ.

Метод ГК реализован в следующей аппаратуре:

• - СРК;
• - РКС.

СРК-01.

Назначение

Прибор СРК предназначен для исследования нефтяных и газовых скважин методами двухзондового нейтрон-нейтронного каротажа по тепловым и надтепловым нейтронам (2ННКТ и 2ННКНТ), нейтронного гамма-каротажа (НГК) и гамма-каротажа (ГК), по данным которых определяется водонасыщенная пористость (водородосодержание) и мощность экспозиционной дозы естественного гамма-излучения горных пород.

В ПГО ТПГ аппаратуру СРК используют для работы в режимах 2ННКТ и ГК.

Данные по аппаратуре

Скважинный прибор обеспечивает проведение измерений в скважинах диаметром 110-350 мм, заполненных водной промывочной жидкостью с содержанием NaCl от десятых долей процента до минерализации, соответствующей насыщению, NaOH - до 20%, нефти - до 10% и pH до 10, при значениях температуры окружающей среды от -10 до 120 °С и гидростатического давления 120 МПа.

Скважинный прибор эксплуатируется с использованием:

• - источника быстрых нейтронов полоний-бериллиевым типа ВНИ-2 или плутоний- бериллиевым типа ИБН8-5 с потоком нейтронов от 5x106 до 1x107 с-1;
• - кабеля типа КГ3-60-180 длиной до 7000м.

Диапазон измерений мощности экспозиционной дозы гамма-излучения, обеспечиваемый скважинным прибором, от 1.4 до 251.4 мкР/час.

Диапазон измерений водонасыщенной пористости (водородосодержания), обеспечиваемый скважинным прибором, от 1 до 40%.

Регистрация гамма-излучения (шифр параметра GR) осуществляется блоком детектирования, содержащим два детектора NaI(Tl) размерами 40x80 мм типа СДН.16.40.80. и два фотоэлектронных умножителя ФЭУ-74А.

Регистрация нейтронного излучения осуществляется блоком детектирования, который содержит два гелиевых счетчика тепловых нейтронов типа СНМ-56 (по 1 шт. в каналах ННКТ МЗ и ННКТ БЗ ).

Расстояние между центром источника нейтронов и ближними к нему торцами счетчиков СНМ-56:

• - для зонда ННКТ МЗ (шифр параметра RNTN)- 258 ± 5 мм;
• - для зонда ННКТ БЗ (шифр параметра RFTN)- 508 ±5 мм.

Схема зондовых установок прибора СРК-01 приведена на рис.14.

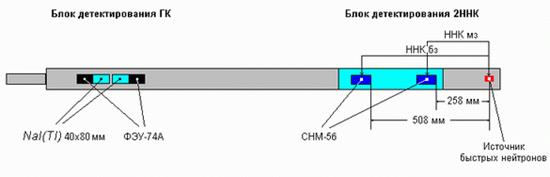

Рисунок 14 - Схема зондовых установок прибора СРК-01

Водородосодержание рассчитывается по формулам:

, (1)

, (2)

, (3)

где , , - водородосодержание по данным ННКМЗ, ННКБЗ и их отношению соответственно, %;

, - скорость счета по каналам ННКМЗ и ННКБЗ соответственно, у.е.;

Электрическое сопротивление между 1 и 2 жилами должно быть практически равным удвоенному электрическому сопротивлению жилы кабеля. 3 жила в аппаратуре СРК не используется.

Питание скважинного прибора осуществляется постоянным электрическим током 95 мА. При этом напряжение питания на входе скважинного прибора не более 26 В.

Амплитуда выходных импульсов каналов скважинного прибора не менее 3 В, длительность выходных импульсов на уровне 0.5 их амплитуды не более 80 мкс.

Импульсы ННКМЗ и ННКБЗ передаются как разнополярные между 1 и 2 жилой, импульсы ГК - между ОК и 1 или 2 жилой кабеля.

Длина скважинного прибора - не более 2.91 м.

Диаметр скважинного прибора - не более 90 мм.

Масса скважинного прибора - не более 80 кг.

РКС-3М.

Назначение.

Прибор РКС-3М предназначен для исследования нефтяных и газовых скважин методами двухзондового нейтрон-нейтронного каротажа по тепловым нейтронам (2ННКт), и гамма-каротажа (ГК), по данным которых определяется водонасыщенная пористость (водородосодержание) и мощность экспозиционной дозы естественного гамма-излучения горных пород. Прибор также имеет датчик локатора муфт (ЛМ).

Данные по аппаратуре

Скважинный прибор обеспечивает проведение измерений в скважинах диаметром 110-350 мм, заполненных водной промывочной жидкостью с содержанием NaCl от десятых долей процента до минерализации, соответствующей насыщению, NaOH - до 20%, нефти - до 10% и pH до 10, при значениях температуры окружающей среды от -10 до 120 °С и гидростатического давления 120 МПа.

Скважинный прибор эксплуатируется с использованием:

• - источника быстрых нейтронов полоний-бериллиевым типа ВНИ-2 или плутоний- бериллиевым типа ИБН8-5 с потоком нейтронов от 5x106 до 1x107 с-1;
• - кабеля типа КГ3-60-180 длиной до 7000м.

Диапазон измерений мощности экспозиционной дозы гамма-излучения, обеспечиваемый скважинным прибором, от 1.4 до 251.4 мкР/час.

Диапазон измерений водонасыщенной пористости (водородосодержания), обеспечиваемый скважинным прибором, от 1 до 40%.

Регистрация гамма-излучения (шифр параметра GR) осуществляется блоком детектирования, содержащим два детектора NaI(Tl) размерами 40x80 мм типа СДН.16.40.80. и два фотоэлектронных умножителя ФЭУ-74А.

Регистрация нейтронного излучения осуществляется блоком детектирования, который содержит два гелиевых счетчика тепловых нейтронов типа СНМ-56 (по 1 шт. в каналах ННКТ МЗ и ННКТ БЗ ).

Расстояние между центром источника нейтронов и ближними к нему торцами счетчиков СНМ-56:

• - для зонда ННКТ МЗ (шифр параметра RNTN) - 258 мм;
• - для зонда ННКТ БЗ (шифр параметра RFTN) - 508 мм.

Схема зондовых установок прибора РКС-3М приведена на рис.15.

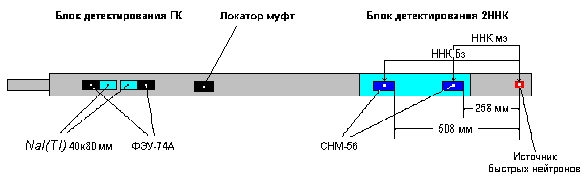

Рисунок 15 - Схема зондовых установок прибора РКС-3М

Водородосодержание рассчитывается по формуле:

,  (4)

где Kп - водородосодержание, %;

Im, Ib, - скорость счета по каналам ННКМЗ и ННКБЗ соответственно, у.е.;

A, E0 - коэффициенты, определяемые при базовой калибровке.

Сигнал локатора муфт (шифр параметра CCL) передается по 3-й жиле кабеля относительно ОК в аналоговой форме.

Питание скважинного прибора осуществляется постоянным электрическим током 50 В в режиме стабилизации напряжения .

Амплитуда выходных импульсов каналов скважинного прибора не менее 3В, длительность выходных импульсов на уровне 0.5 их амплитуды не более 80 мкс.

Импульсы ННКМЗ и ННКБЗ передаются как разнополярные между 1 и 2 жилой, импульсы ГК - между ОК и 1 или 2 жилой кабеля.

Длина скважинного прибора - не более 2.91 м.

Нейтрон-нейтронный каротаж

Физические основы метода

Нейтрон-нейтронный каротаж по тепловым нейтронам основан на облучении горных пород быстрыми нейтронами от ампульного источника и регистрации нейтронов по разрезу скважины, которые в результате взаимодействия с породообразующими элементами замедлились до тепловой энергии.

Регистрируемая интенсивность тепловых нейтронов зависит от замедляющей и поглощающей способности горной породы. Наибольшая потеря энергии нейтрона наблюдается при соударении с ядром, имеющего массу равную единице, т.е. с ядром водорода. Таким образом по данным ННКТ можно определять водородосодержание горных пород, которое для пластов-коллекторов напрямую связано с пористостью.

При проведении измерений детектор тепловых нейтронов располагается на определенном расстоянии от источника нейтронов. Расстояние от источника до детектора выбирается таким, что при увеличении водородосодержания горных пород, зарегистрированная интенсивность тепловых нейтронов уменьшается, т.е. зонд является заинверсионным. Регистрация нейтронного излучения двумя зондами с разной длиной позволяет уменьшить влияние скважины на результат определения водородосодержания горных пород. Эффект основан на разной глубинности исследования при разной длине зонда. Малый зонд ННКТ МЗ несет информацию в основном о нейтронных свойствах скважины и околоскважинного пространства, тогда как на интенсивность, зарегистрированную большим зондом ННКТ БЗ, большое влияние оказывают нейтронные свойства пласта. Поэтому для определения водородосодержания используют отношение скоростей счета в этих зондах.

Оценка качества

Качество материала 2ННКТ оценивается по следующим параметрам:

• - допустимая погрешность измерения скорости счета ННКМЗ и ННКБЗ по результатам основной и контрольной записи не должна превышать 3%;
• - в случае проведения калибровки СРК на ПКУ, значения относительной погрешности измерения водородосодержания ПКУ до и после замера должны удовлетворять неравенству

, (5)

где - относительная погрешность измерения водосодержания,%;

• - водородосодержание,%.
• - значения ННКМЗ и ННКБЗ в больших кавернах ~1.2 уде.
• - водородосодержание против плотных глин, рассчитанное по данным ННКМЗ, ННКБЗ и их отношению должно быть примерно одинаковым.

водородосодержание на Кошайских глинах ~ 40-50%.

Основные методологические требования к диаграммам НКТ:

диаграммы НКТ должны быть высокого качества;

параметры регистрации диаграмм НКТ (скорость записи, стабильность работы канала НКТ, время интегрирования) должны обеспечивать статистическую достаточность характеристик пластов по эквивалентному водосодержанию по всему диапазону его значений;

скорость регистрации диаграмм НКТ должна быть в соответствии со свойствами разреза и не должна превышать расчетную;

масштаб регистрации НКТ 0,4 условной единицы на 1 см при соотношении последующих масштабов как 1:2:4:8, т.е. соответственно 0,8-1,6-3,2 усл.ед./см;

диаграмма НКТ регистрируется зондом 50 см;

запись диаграмм НКТ должна проводиться всегда одновременно с записью диаграммы ГК;

замена НКТ на НГК допускается только в интервалах высоких температур при отсутствии термостойких детекторов тепловых нейтронов (масштаб регистрации НГК 0,1 усл.ед/см с соотношением последующих масштабов как 1:2:4, т.е. 0,2 и 0,4 усл.ед/см соответственно );

в перспективных интервалах, наряду с записями НКТ в масштабе 1:500 параллельно ведутся записи НКТ в масштабе 1:200;

при наличии аппаратуры СРК (и ее аналогов), позволяющей за один спуск-подъем регистрировать кривые двух (или более) зондов НКТ, необходимо проводить эти замеры, т.е. использовать возможности современных технических средств: этим будет повышена достоверность определения нейтронных характеристик среды и ее физических свойств (пористость, характер насыщения и др.).

Метод 2ННКт реализован в следующей аппаратуре:

• - СРК;
• - РКС (см. ГК).
