Инклинометрия

Измерение угла наклона ствола скважины и азимута наклона (инклинометрия) относится к основным исследованиям, проводится во всех поисковых и разведочных скважинах, в открытом стволе, одновременно со стандартным каротажем и в интервалах стандартного каротажа.

По ряду геологических, технологических причин проектируемые вертикальные и наклонно направленные скважины отклоняются от намеченного проектом направления. В искривленных скважинах обычно отмечаются следующие закономерности:

• а) при очень пологом залегании пластов (угол падения до 8о) не наблюдается каких-либо преимущественных направлений искривления;
• б) при углах падения пластов в пределах 8-45о преобладает направление отклонения от вертикали вверх по восстанию пластов; ствол скважины стремиться занять положение, перпендикулярное к плоскости напластования; векторы смещения забоев направлены в области сводов положительных структур;
• в) при углах падения пластов более 60о преобладают направления отклонения вниз по падению пластов; ось скважины стремиться занять положение, параллельное плоскостям напластования.

Положение оси скважины в пространстве на какой-либо глубине определяет зенитный угол д - угол между вертикалью и касательной к оси скважины в данной точке и дирекционный угол б - угол, отсчитываемый по ходу часовой стрелки между направлением на геологический север и касательной к горизонтальной проекции оси скважины.

Направление касательной выбирается в сторону увеличения глубин скважины.

Вместо дирекционного угла часто используют получаемый непосредственно при измерениях магнитный азимут искривления ц. Дирекционный угол отличается от магнитного азимута на величину г±D,

т.е. б = ц + г ± D,

где г - угол сближения (угол между меридианами осевым и в данной точке), D - магнитное склонение (восточное со знаком +, западное со знаком -).

Измерения поточечные, через 25 м, с 10% контрольных точек с перекрытием 3-5 точек по ранее исследованному интервалу.

При углах наклона свыше 10 градусов шаг измерений уменьшается до 10-15 м с увеличением контрольных замеров до 40-50%, обеспечивается высокое качество измерений угла и азимута наклона ствола скважины.

Инклинометрия реализуется на следующей аппаратуре:

- ИМММ.

ИМММ.

Назначение.

Инклинометр ИМММ 73 -120/60 (инклинометр магнитометрический многоточечный) предназначен для технологических измерений азимута и зенитного угла скважин, с выводом результатов измерений на цифровое табло и на внешнюю систему записи и обработки данных инклинометрии, которая автоматически вносит поправки и рассчитывает траекторию скважины.

Область применения - эксплуатационные бурящиеся необсаженные скважины на нефть и газ глубиной до 5000 м. для измерения азимута и зенитного угла, а также обсаженные скважины с диаметром обсадных колонн 125 мм и более только для измерения зенитного угла скважины.

Кроме того, инклинометр позволяет производить технологические измерения азимута и зенитного угла в колонне бурового инструмента с наружным диаметром 127 мм и более, содержащей в нижней части около турбобура трех легкосплавных бурильных труб (ЛБТ) по ГОСТ 23786-79. Измерения проводятся на расстоянии не менее 15 м от стальной колонны и турбобура, а также не менее 3 м от стального замкового соединения ЛБТ.

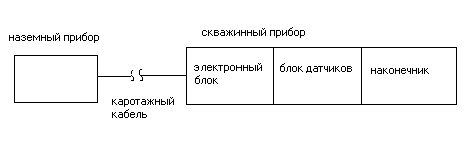

На рисунке приведена блок-схема, поясняющая состав инклинометра и связь наземного прибора со скважинным.

Рисунок 21 - Блок-схема

Наземный прибор устанавливается в подъемнике или в каротажной станции, скважинный прибор под собственным весом спускается на каротажном кабеле в скважину. Скважинный прибор состоит из электронного блока, блока датчиков и наконечника. Наконечник применяется для увеличения длины и веса скважинного прибора при большой кавернозности скважины и плохой проходимости прибора. Скважинный прибор служит для измерения азимута и зенитного угла скважины, а также локации стальных замковых соединений. Измеренный параметр в коде передается по кабелю в наземный прибор.

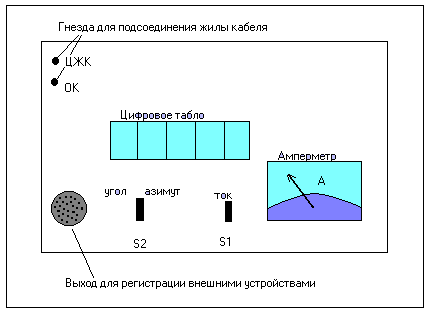

Наземный прибор используется для приема и индикации на световом табло измеренной информации, управлением режимом измерения, а также питания скважинного прибора. Схематично вид измерительной панели наземного прибора показан на рисунке 22.

Рисунок 22 - Вид измерительной панели наземного прибора

В наземном приборе переключателем S1, имеющим 6 положений, устанавливается номинальный ток питания (200мА) скважинного прибора, контролируемый по амперметру А. Тумблер S2 меняет полярность напряжения на клеммах ЦЖК и ОК скважинного прибора - переводится в положение измеряемого параметра, азимута или зенитного угла. Переключение этого тумблера является командой начала измерения. После окончания цикла измерения, скважинным прибором производится передача результата в наземный прибор, измеряемый параметр преобразуется в двоично-десятичный код и на цифровое табло выводится принятая информация. Этот же результат поступает на выход для регистрации внешними устройствами.

При измерениях в колонне ЛБТ выполняется локация муфт стальных замковых соединений. Для этого тумблер режима работы устанавливается в положение «азимут» и при прохождения скважинного прибора в зоне искаженного стальными замками магнитного поля со скважинного прибора поступает сигнал. Наземный прибор, приняв этот сигнал, формирует световое и звуковое подтверждение.

Данные по аппаратуре

Диапазон рабочих температур от -10 до 120 ? С. Наибольшее гидростатическое давление 60 МПа.

Аппаратура эксплуатируется с трехжильным геофизическим кабелем типа КГ3-67-180 длиной до 5000 м.

Диапазон измерения азимута 0 - 360? С, диапазон измерения угла 0 - 100? С.

Пределы допускаемой основной погрешности:

• - при измерении азимута в диапазоне зенитных углов от 3 до 100? - ? 1?;
• - при измерении зенитного угла - ? 15'.

Ток питания прибора (200? 20) мА.

Диаметр прибора ИМММ - 73 мм.

Длина - 2710 мм.

Масса - 25 кг.

Плотностной гамма-гамма-каротаж (ГГКп)

Метод ГГКп относится к основным исследованиям, проводится во всех поисковых и разведочных скважинах, в открытом стволе, в интервалах детальных исследований, совместно с комплексом БКЗ.

ГГКп в комплексе методов ГИС имеет высокую геологическую эффективность и применяется для определения объемной плотности среды, пористости, литологического расчленения разреза, выделение пластов с аномально низкой объемной плотностью.

ГГКп решает следующие геофизические задачи:

проводится детальное сплошное расчленение разреза по электронной плотности, которая тесно связана с объемной плотностью породы и эквивалентна ей после внесения поправок за эквивалентный номер и атомную массу породы;

обеспечивается высокое вертикальное расчленение разреза (выделяются контрастные по объемной плотности прослои, начиная с мощности 0,4-0,6 м и больше);

обеспечивается определение объемной плотности слоя породы толщиной 7-15 см вглубь пласта (с увеличением плотности среды глубинность ГГКп уменьшается, и наоборот).

ГГКп необходим для решения следующих геологических задач:

литостратиграфическое расчленение разреза (в сочетании с комплексом ГИС);

в неглинистых терригенных и карбонатных коллекторах определяется пористость (отдельно по ГГКп, или в сочетании с АК, НКТ) при промывочной жидкости любого состава;

в глинистых терригенных и карбонатных коллекторах определяется пористость только по комплексу методов ГГКп, АК, НКТ, ГК, также при промывочной жидкости любого состава (пресная, минерализованная);

оценка общей пористости в коллекторах со сложной структурой порового пространства с привлечением АК, НКТ, ГК;

выделение газонасыщенных интервалов (в комплексе методов ГИС) в пластах без проникновения и с высокими фильтрационно-емкостными свойствами;

выделение зон разуплотнений, других деформаций различного генезиса, интервалов с изменением эффективного давления (как разность горного и пластового давления), приводящего к разуплотнению пород, в том числе участков с аномально высокими пластовыми и внутрипоровыми давлениями;

выделение углей, зон интенсивной углефикации, карбонатных пород, пластов-реперов, опорных пластов.

Физические основы метода.

Метод плотностного гамма-гамма каротажа основан на измерении интенсивности искусственного гамма-излучения, рассеянного породообразующими элементами в процессе их облучения потоком гамма-квантов.

Основными процессами взаимодействия гамма-квантов с породой являются фотоэлектрическое поглощение, комптоновское рассеяние и образование электронно-позитронных пар. В методах рассеянного гамма-излучения в основном имеют место фотоэлектрическое поглощение и комптоновское рассеяние гамма-квантов породой. В зависимости от энергии гамма-квантов и вещественного состава горной породы преобладает тот или иной процесс их взаимодействия.

При взаимодействии с горной породой жестких гамма-квантов с энергией больше 0,5 МэВ в начальный момент основную роль играет комптоновское рассеяние, в результате которого жесткое гамма-излучение, потеряв значительную часть своей энергии, переходит в мягкое гамма-излучение. В дальнейшем основную роль играет фотоэлектрическое поглощение гамма-квантов. Вероятность комптоновского рассеяния в конечном счете находится в прямо пропорциональной зависимости от плотности горной породы, а вероятность фотоэлектрического поглощения - от ее вещественного состава и особенно от содержания тяжелых элементов. Таким образом, если горную породу облучить гамма-квантами не ниже 0,5 МэВ и установить энергетический порог дискриминации, обрезающий мягкую компоненту, то по результатам измерений ГГКп можно установить плотность породы.

В качестве источника гамма-излучения обычно используется Cs137 с энергией 0,66 МэВ, а мягкая компонента излучения поглощается экранами из свинца и кадмия. При проведении измерений детектор гамма-излучения располагается на определенном расстоянии от источника. Расстояние от источника до детектора выбирается таким, что при увеличении плотности горных пород, зарегистрированная интенсивность гамма-квантов уменьшается, т.е. зонд является заинверсионным. С целью уменьшения влияния скважинных условий на результаты ГГКп (диаметра скважины и слоя бурового раствора) применяют устройства, прижимающие зонд к стенке скважины стороной, на которой смонированы коллимационные окна для источника и детекторов. Наличие двух зондов ГГКп разной длины позволяет максимально снизить влияние глинистой корки на регистрируемую плотность горных пород.

Определенную погрешность в измерения ГГКп вносит естественная радиоактивность горных пород, поэтому при расчете плотности необходимо вносить поправку, основываясь на данных гамма-каротажа.

По данным плотностного каротажа можно рассчитать коэффициент пористости породы Кп(%), который связан с плотностью соотношением:
