Материал: Инженерная графика. методические указания к конспекту лекций для студентов. Золотарева Н.Л., Цеханов Ю.А

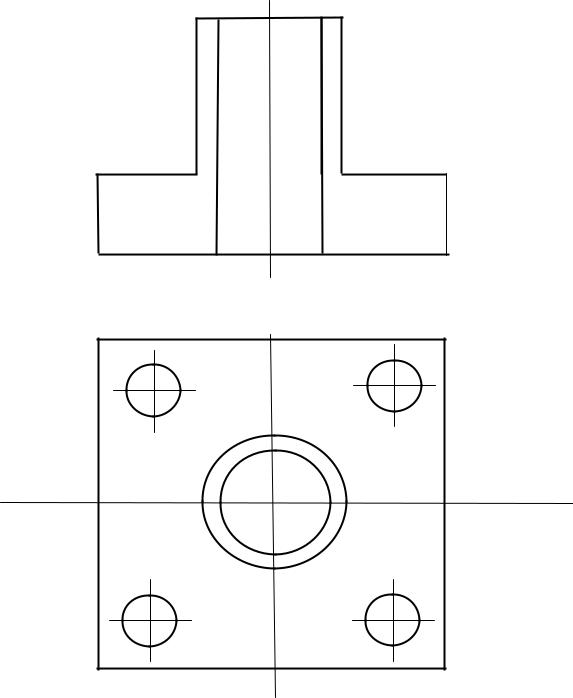

Задание: обозначить секущие плоскости и выполнить ломаный разрез

(рис. 14).

Рис. 14. Ломаный разрез

26

5. СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ

Строительными называют чертежи с относящимися к ним текстовыми документами, которые содержат проекционные изображения здания или его частей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конструкций.

5.1. Планы, разрезы и фасады зданий

Строительные чертежи зданий и инженерных сооружений составляют по общим правилам прямоугольного проецирования на основные плоскости проекций. Изображения зданий на строительных чертежах имеют свои названия.

Планом здания называют изображение здания, мысленно рассеченного горизонтальной плоскостью на определенном уровне и спроецированного на горизонтальную плоскость проекций, при этом другая часть здания предполагается удаленной.

Разрезом здания называется его изображение, мысленно рассеченное вертикальной плоскостью. Разрезы бывают архитектурные и конструктивные.

Фасады – ортогональные проекции здания на вертикальную плоскость - наружная сторона здания. Различают главный фасад, дворовый и боковые (торцовые) фасады. Главным фасадом называется вид здания со стороны улицы или площади.

5.2. Последовательность вычерчивания плана здания

Изображение плана здания необходимо располагать длинной стороной вдоль листа. Эта сторона плана, как правило, соответствующая главному фасаду здания, должна быть обращена к нижнему краю листа. Определяя на листе место для чертежа плана здания, следует учесть наносимые размеры и маркировку координационных осей. Поэтому чертеж плана должен располагаться примерно на расстоянии 75…80 мм от рамки листа.

Задание: выполнить построение фрагмента плана здания (рис. 1).

5.3. Чертежи разрезов зданий

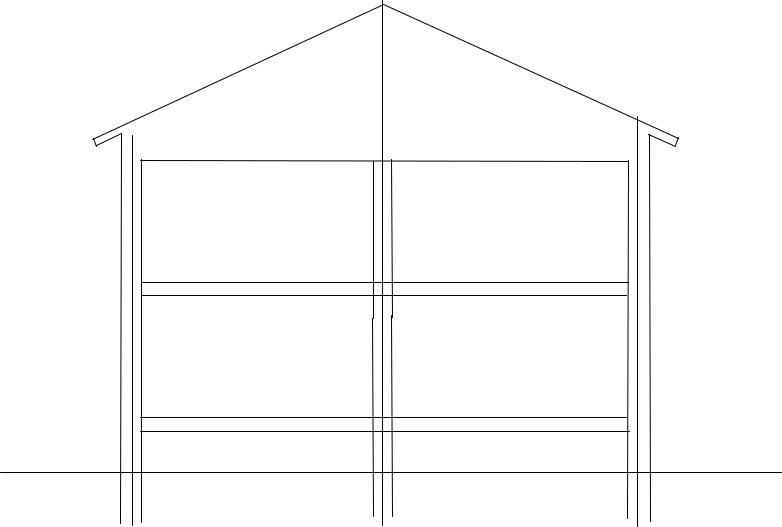

Задание: выполнить чертеж разреза здания (рис. 2). Нанести на чертеж отметки, характеризующие расположение элементов несущих и ограждающих конструкций; размеры оконных и дверных проемов по высоте; обозначить кружки и марки координационных осей здания и указать расстояния между ними.

27

28

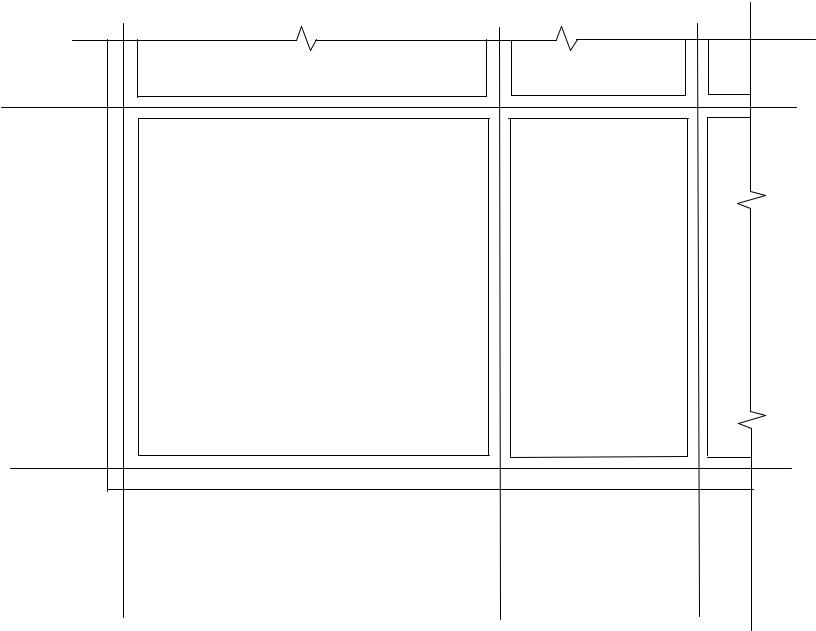

Рис. 1. Фрагмент выполнения плана здания

5.4. Чертеж узла. Выноски и ссылки на строительных чертежах

Узлом здания называется соединение конструктивных элементов. Все необходимые подробности конструирования содержатся в чертежах выносных элементов – отдельных чертежах зданий и узлов конструкций, вычерченных в более крупном масштабе с достаточной степенью детализации. Чертеж выносного элемента называется просто чертежом узла.

На узел делается ссылка на основном чертеже. В учебном процессе в заданиях ссылка находится на разрезе, а рядом с ней - чертеж узла (это в том случае, если разрез и узел вычерчиваются на одном листе).

При выполнении выносных элементов и ссылок на узлы то место, которое необходимо показать на чертеже узла, отмечают на фасаде, плане или разрезе замкнутой сплошной тонкой линией (окружностью или овалом). От него отводится линия – выноска с полкой. На полке арабской цифрой или прописной буквой указывают порядковый номер узла:

1)если чертеж узла расположен на том же листе, что и чертеж разреза, то на полке линии-выноски будет обозначен порядковый номер узла;

2)если изображение узла помещено на другом листе, то под полкой линии- выноски на разрезе указывается номер листа, на котором помещен чертеж узла. На другом листе с изображением узла чертится кружок, который делится горизонтальной линией на две части.

Задание: надписать выносные элементы к чертежу узла (рис. 3) и выполнить необходимые обозначения на чертежах разрезов здания и узла, расположенных на одном листе (рис. 4) и на разных листах (рис. 5).

5.5. Чертежи фасадов

Задание: обозначить на примере чертежа главного фасада здания (рис. 6) кружки и марки координационных осей; нанести выносные линии; проставить высотные отметки, их знаки и выполнить все необходимые надписи.

5.6. Графическое изображение материалов в сечении

Графическое изображение материалов в сечении и правила нанесения их на чертеж должны соответствовать ГОСТ 2.306 -68*. Штриховка выполняется сплошной тонкой линией (S/3) под углом 45º к линии контура изображения. Расстояние между параллельными линиями штриховки должно быть в зависимости от масштаба 1…10 мм.

Задание: выполнить графическое обозначение различных материалов в сечении (табл. 1).

30
