Материал: Инженерная графика. методические указания к конспекту лекций для студентов. Золотарева Н.Л., Цеханов Ю.А

4.2. Дополнительные виды

Если какую-либо часть предмета невозможно показать на рассмотренных выше основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.

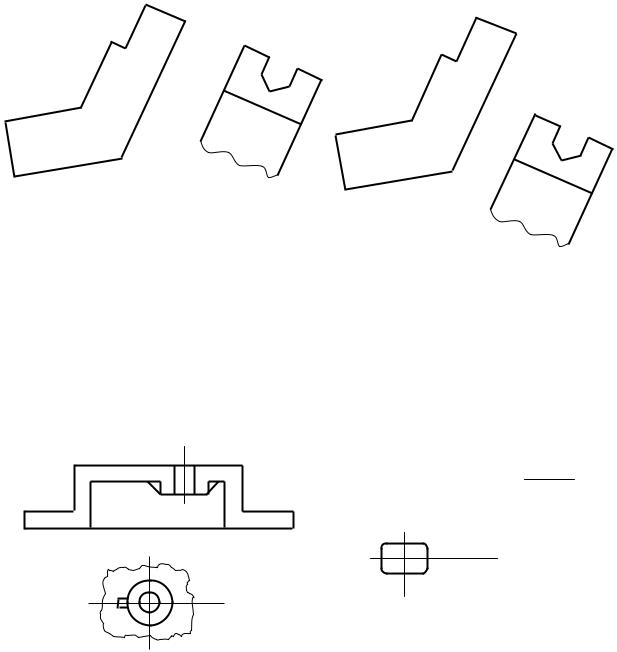

Задание: обозначить дополнительные виды некоторой детали (рис. 5): дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением (а) и расположен без сохранения проекционной связи с соответствующим изображением на свободном поле чертежа (б).

Рис. 5. Пример расположения и обозначения дополнительного вида некоторой детали

4.3. Местный вид

Изображение отдельного ограниченного места поверхности предмета на-

зывают местным видом.

Задание: выполнить местный вид предметов (рис. 6).

Рис. 6. Пример выполнения местного вида, ограниченного (а) и не ограниченного (б) линией обрыва

21

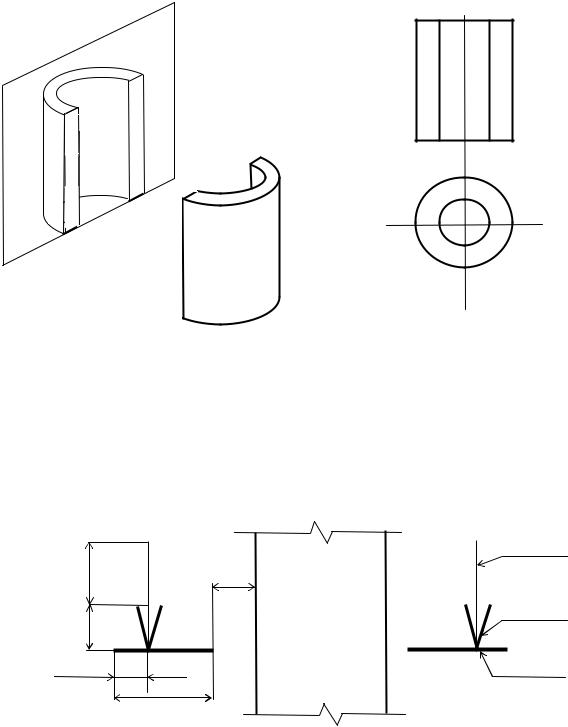

4.4. Разрезы и сечения

Если предмет мысленно рассечь плоскостью, отбросить отсеченную часть, расположенную перед секущей плоскостью, и спроецировать на плоскость проекций оставшуюся часть со стороны секущей плоскости, то такая проекция называется разрезом.

Задание: выполнить изображение разреза и заштриховать сечение (рис.

7).

Рис. 7. Пример выполнения разреза

α -

1...............................................................................................................

Плоскости мысленного рассечения предмета называются секущими плоскостями. Они обозначаются разомкнутой линией со стрелками и прописными буквами русского алфавита.

Задание: обозначить секущую плоскость на чертеже и толщину линий

(рис. 8).

Деталь

Рис. 8. Обозначение секущей плоскости на чертеже

22

4.5.Виды разрезов

Взависимости от количества секущих плоскостей разрезы подразделяют на простые (при одной секущей плоскости) и сложные (при нескольких секу-

щих плоскостях), а также на местные (или частичные) и развернутые.

Взависимости от положения секущей плоскости относительно горизонтальной плоскости проекций простые разрезы разделяют на:

1)горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций;

2)вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций;

3)наклонные - секущая плоскость не параллельна ни одной из основных плоскостей проекций.

Горизонтальный разрез располагают на месте вида сверху, фронтальный разрез располагают на месте вида спереди, профильный разрез располагают на месте вида слева.

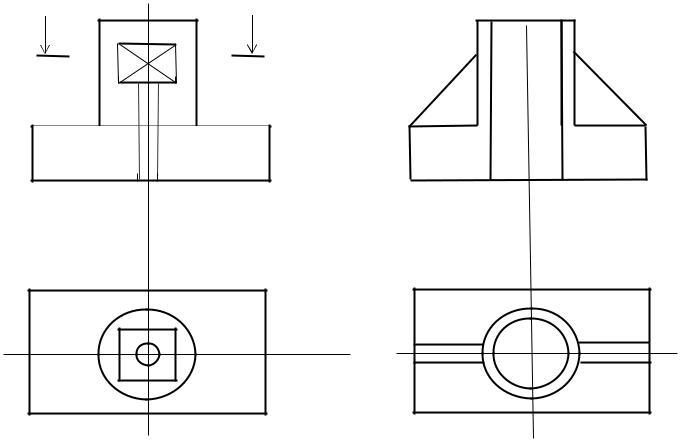

Задание: выполнить горизонтальный (рис. 9, а), фронтальный (рис. 9, б) и профильный (рис. 10) разрезы.

а) б)

Рис. 9. Примеры горизонтального (а) и фронтального (б) разрезов

23

Рис. 10. Пример профильного разреза

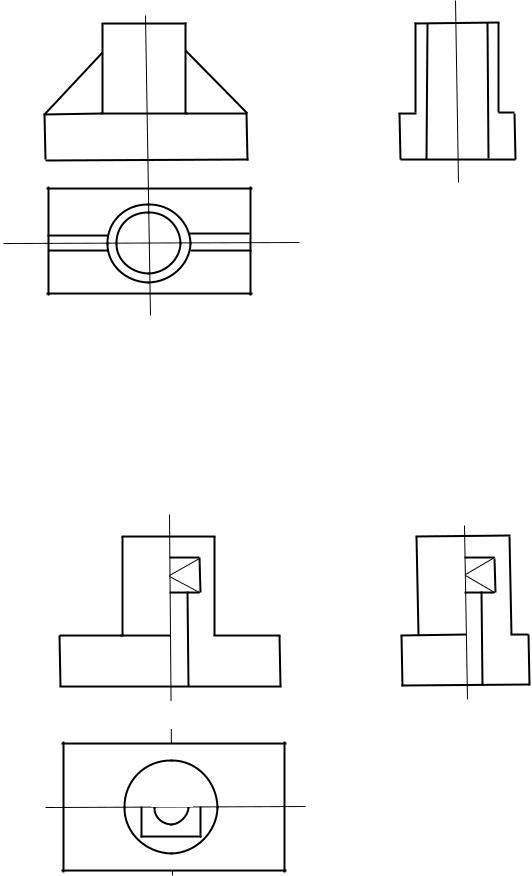

4.6. Соединение половины вида с половиной разреза

Если изображение (проекция предмета) представляет собой симметричную фигуру, то изображается не весь разрез, а только его половина, которую соединяют с половиной соответствующего вида: фронтальный разрез соединяют с видом спереди, профильный – с видом слева, горизонтальный – с видом сверху.

Задание: изобразить соединение половины вида с половиной разреза (рис.

11).

в)

Рис. 11. Выполнение соединения половины вида с половиной разреза: а) половина вида спереди и половина фронтального разреза; б) половина вида слева и половина профильного разреза; в) половина вида сверху и половина горизонтального разреза

24

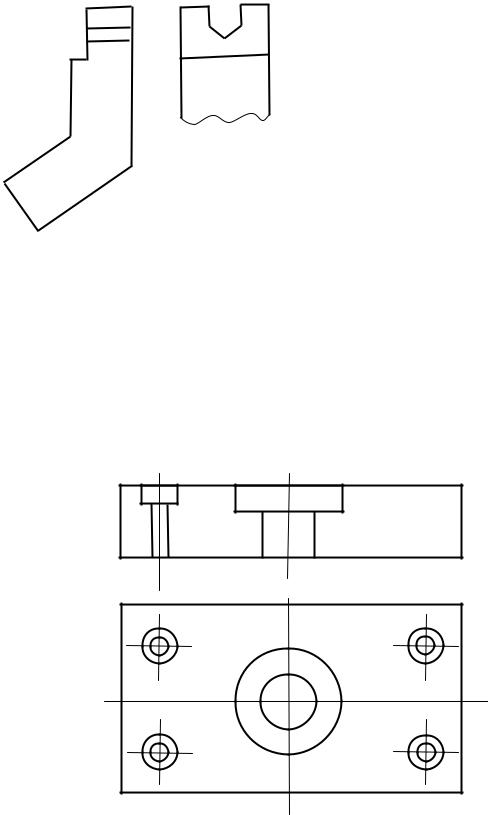

4.7. Местные (частичные) разрезы

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.

Местный разрез выделяют на виде сплошной волнистой линией, которая не должна совпадать с какими-либо другими линиями изображения.

Задание: изобразить местный разрез (рис. 12).

Рис. 12. Местный разрез

4.8. Сложный разрез

Если при изображении детали простыми разрезами не удается выявить ее внутреннее устройство, используют сложные разрезы с применением нескольких секущих плоскостей. Если секущие плоскости параллельны, то сложный разрез называется ступенчатым, а если секущие плоскости пересекаются, то разрез называется ломаным.

Задание: обозначить секущие плоскости и выполнить ступенчатый разрез

(рис. 13).

Рис. 13. Ступенчатый разрез

25
