Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

О.В. Терновская, А. Н. Ивлев,

Г.Н. Вахнина, Е. Ю. Терновская

ИНЖЕНЕРНАЯ ГРАФИКА:

ОСНОВНЫЕ СВЕДЕНИЯ

О ТИПОВЫХ ИЗДЕЛИЯХ И КОНСТРУКЦИЯХ

Учебное наглядное пособие

Воронеж – 2020

Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный технический университет»

О.В. Терновская, А. Н. Ивлев,

Г.Н. Вахнина, Е. Ю. Терновская

ИНЖЕНЕРНАЯ ГРАФИКА: ОСНОВНЫЕ СВЕДЕНИЯ

О ТИПОВЫХ ИЗДЕЛИЯХ И КОНСТРУКЦИЯХ

Учебное наглядное пособие

Воронеж – 2020

1

УДК 744 ББК 30.11 Т353

Рецензенты:

208 кафедра общепрофессиональных дисциплин Военного учебно-научного центра Военно-воздушных сил Военно-воздушной академии имени профессора

Н.Е. Жуковского и Ю. А. Гагарина;

Г.Н. Егорова, канд. пед. наук, доцент кафедры промышленной экологии, оборудования химических и нефтехимических производств ФГБОУ ВО

«Воронежский государственный университет инженерных технологий»

Терновская, О. В.

Инженерная графика: Основные сведения о типовых

Т353 изделиях и конструкциях: учебное наглядное пособие / О. В. Терновская, А. Н. Ивлев, Г. Н. Вахнина, Е. Ю. Терновская;

ФГБОУ ВО «Воронежский государственный технический университет». – Воронеж: Изд-во ВГТУ, 2020. – 92 с.

ISBN 978-5-7731-0848-1

Приводятся изображения, схемы и краткое описание типовых изделий и конструкций, которые рассматриваются в курсе «Инженерная графика» и по которым выполняется конструкторская документация.

Издание предназначено для студентов вузов, обучающихся по направлениям «Эксплуатация транспортно-технологических машин и комплексов», «Наземные транспортно-технологические комплексы» и специальности «Наземные транспортно-технологические средства». Пособие может быть рекомендовано и студентам технических вузов других машиностроительных направлений, а также школьникам профильных технических классов, учащимся среднего профессионального и дополнительного образования.

Ил. 131. Библиогр.: 137 назв.

УДК 744 ББК 30.11

Печатается по решению редакционно-издательского совета Воронежского государственного технического университета

2

ВВЕДЕНИЕ

Графические задания по дисциплине «Начертательная геометрия и инженерная графика» предусматривают выполнение рабочих и сборочных чертежей, кинематических схем различных конструкций деталей машин и механизмов по темам: «Сборочные чертежи», «Деталирование сборочного чертежа», «Эскизы», «Разъёмные и неразъёмные соединения» в процессе изучения инженерной графики, а также при проведении лабораторных, практических занятий и при выполнении курсового проекта по дисциплине «Детали машин».

В учебном наглядном пособии приведены изображения различных изделий и конструкций, входящих в состав большинства механизмов и объектов строительства, которые позволят обучаемым получить полное представление об их конфигурации, а приведенные схемы и краткое описание - с принципом их работы.

Дисциплина «Детали машин» изучает элементы механизмов, их детали и сборочные единицы, но, в отличие от инженерной графики, она изучается на втором курсе. Для грамотного выполнения чертежей, проектирования и конструирования механизмов студентам необходимо чётко представлять, как выглядит та или иная деталь или сборочная единица, они должны понимать кинематику механизмов, состоящих из отдельных элементов конструкций, а предлагаемое учебное наглядное пособие позволит студентам уже на первом курсе получить ясное представление об основных механических передачах и устройствах, что поможет им графически грамотно выполнить рабочие и сборочные чертежи. Понимая конфигурацию детали, её технологию изготовления, студент сможет правильно выбрать главный вид детали, определиться с рациональным количеством видов, разрезов, сечений на рабочем чертеже детали, правильно проставить размеры.

При упрощённом расчёте и подборе стандартных крепёжных изделий студент сможет понять принцип расчёта этих же изделий при использовании их в механизмах под нагрузкой.

Учебное наглядное пособие рекомендовано для использования студентами, обучающимися по направлениям высшего образования: «Наземные транс- портно-технологические комплексы», «Сервис транспортно-технологических машин и комплексов» и специальности «Наземные транспортнотехнологические средства» Учебное наглядное пособие может быть использовано при проведении занятий в профильных классах школ, учреждениях дополнительного, среднего профессионального и высшего профессионального образования, реализующих обучение по направлениям технического профиля.

3

1.СОЕДИНЕНИЯ ДЕТАЛЕЙ

1.1.Разъёмные соединения

1.1.1.Резьбовые соединения

Резьбовые соединения – вид разъёмного соединения с использованием деталей, имеющих резьбу.

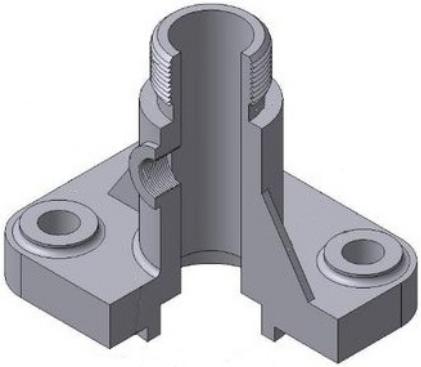

Резьба – поверхность, получаемая путём винтового движения плоского контура по цилиндрической или конической поверхности. Изготовление резьбы осуществляется с использованием режущего инструмента (резца, метчика, плашки) или нажимного инструмента.

Основными параметрами резьбы являются: форма профиля, номинальный диаметр, шаг, направление, число заходов.

Классификация резьб представлена на рис. 1. Внешний вид, профиль резьб, изображение резьб на чертежах - на рис. 2.

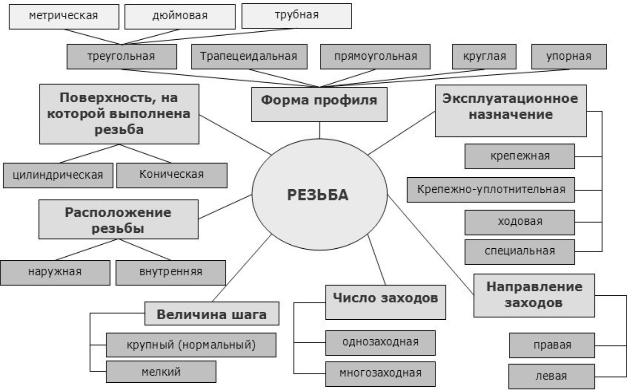

Рис. 1. Классификация резьб [1]
