Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

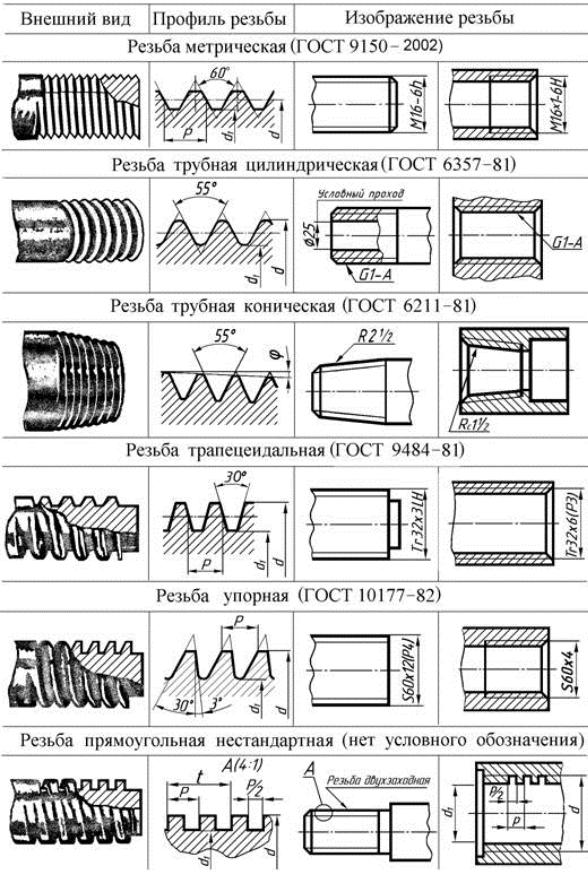

Рис. 2. Виды и изображения резьб на чертежах [2]
5
При соединении металлических труб используются фитинги с внешней и/или внутренней резьбой.
Фитинг – изделие, являющееся частью трубопровода, предназначенное для изменения его направления или разветвления, а также для соединения элементов трубопровода различного диаметра. Фитинги различной конфигурации и назначения представлены на рис. 3 и 4. Соединение двух труб с помощью цилиндрической муфты (фитинга) показано на рис. 5.

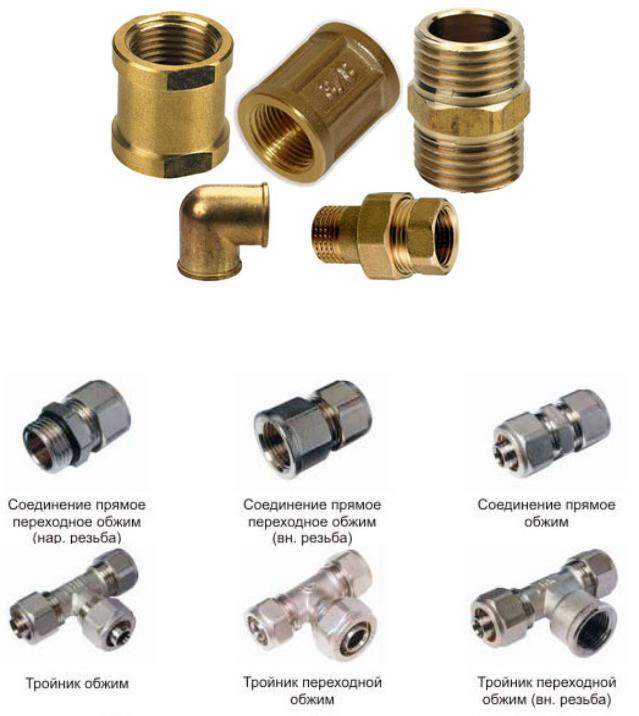

Рис. 3. Резьбовые фитинги для соединения труб [3]
Рис. 4. Фитинги различного назначения [4]
6

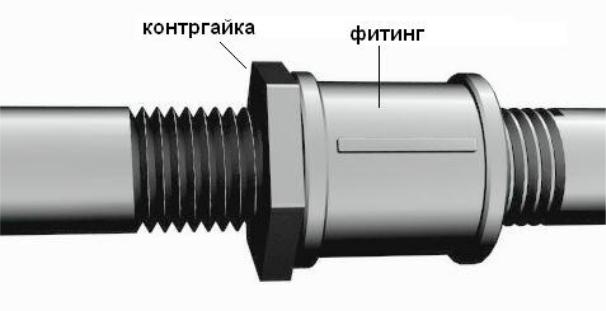

Рис. 5. Соединение двух труб с помощью цилиндрической муфты (фитинга) [5]
Соединение деталей может выполняться с использованием крепёжных резьбовых изделий.
Болт – крепёжное изделие, содержащее цилиндрический стержень с нарезанной на нём резьбой и головку, под гаечный ключ, как правило, призматической шестигранной формы (рис. 6, 7).
Винт - крепёжное изделие, содержащее цилиндрический стержень с нарезанной на нём резьбой и головку, снабженную конструктивным элементом для передачи крутящего момента. Винт применяется для соединения деталей, одна из которых имеет внутреннюю резьбу (рис. 7, 8).
Гайка – крепёжное изделие, обычно призматической шестигранной формы, с резьбовым отверстием (рис. 6, 7, 11).
Шпилька - крепёжное изделие цилиндрической формы с наружной резьбой (рис. 7, 9, 10).
Для предотвращения повреждения поверхности соединяемых деталей, самоотвинчивания, увеличения площади прижима используются шайбы (рис. 6, 12, 13).
Шуруп - крепёжное изделие, содержащее цилиндрический стержень с нарезанной на нём резьбой и коническим резьбовым концом, а также головку, снабженную конструктивным элементом для передачи крутящего момента, используемое для соединения деталей из мягких материалов (рис. 14).
7

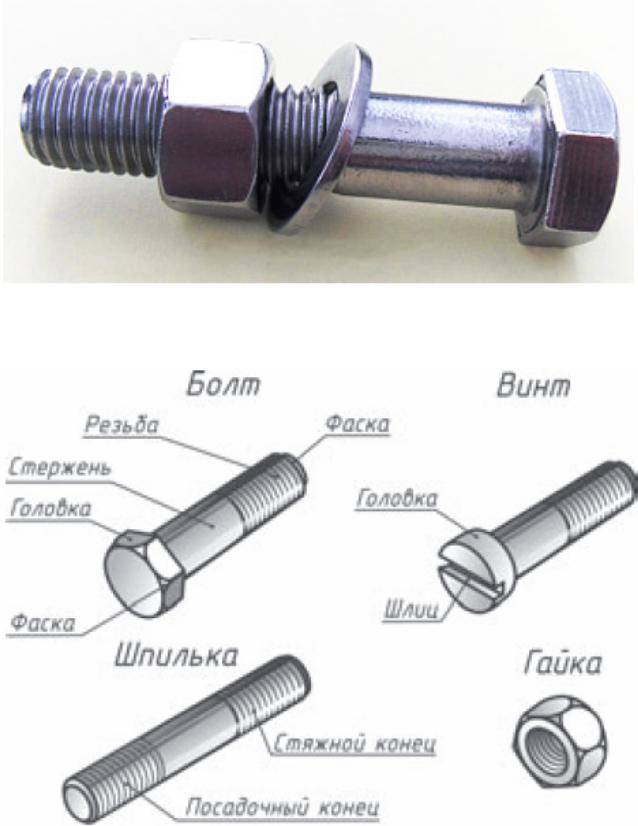

Рис. 6. Болт с гайкой и шайбой [6]
Рис. 7. Крепёжные изделия [7]
8

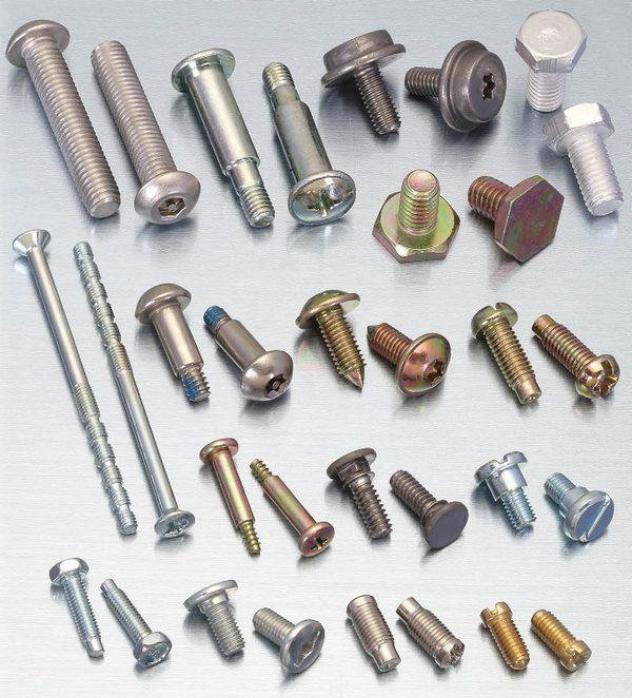

Рис. 8. Ассортимент винтов [8]
