Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

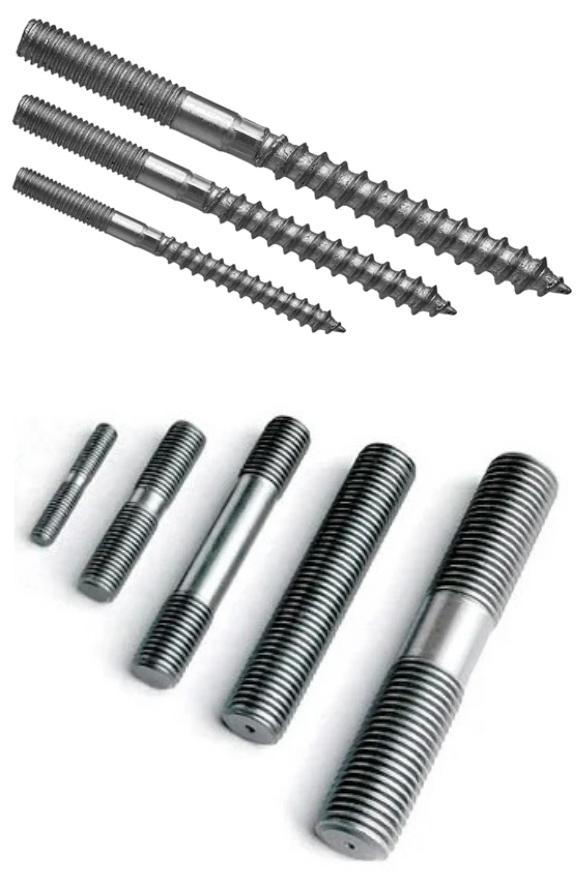

Рис. 9. Шурупы-шпильки [9]
Рис. 10. Шпильки [10]
10

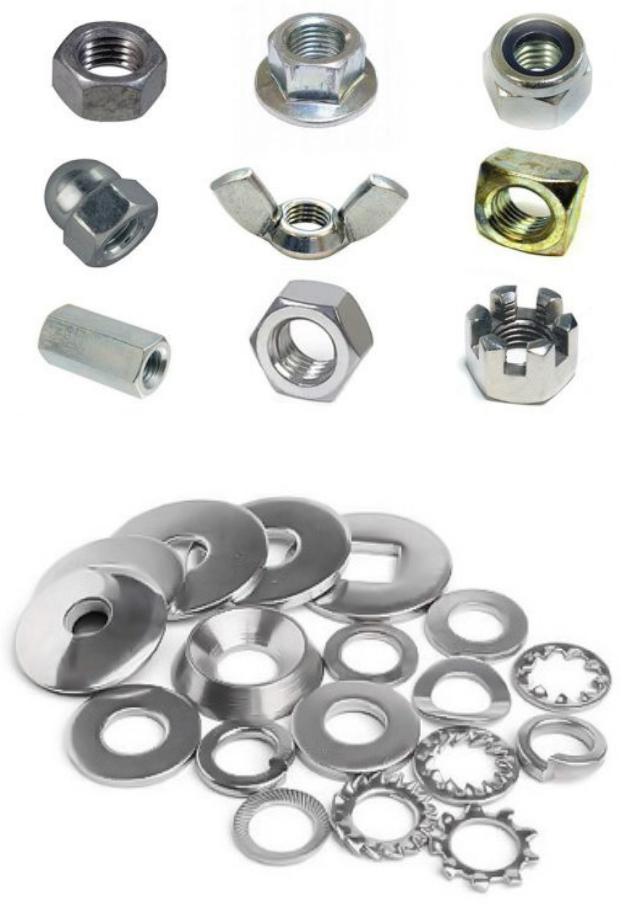

Рис. 11. Ассортимент гаек [11]
Рис. 12. Ассортимент шайб [12]
11

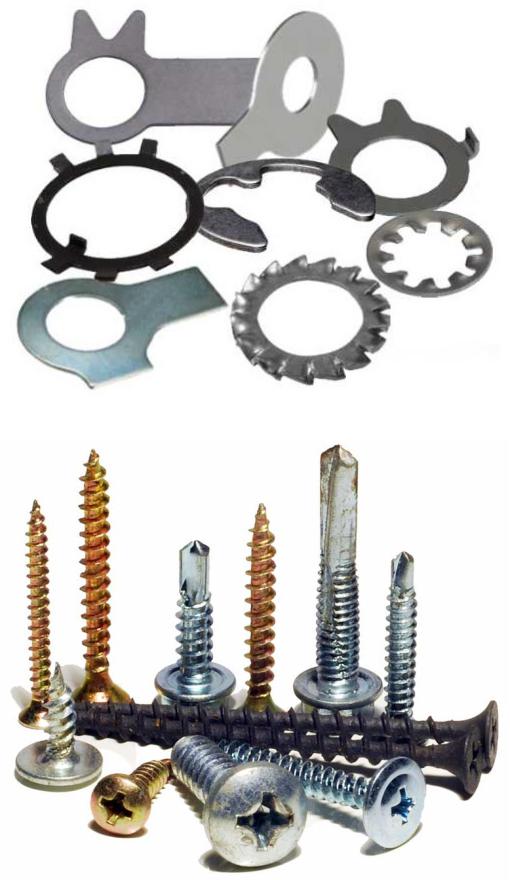

Рис. 13. Разновидности стопорных шайб [13]
Рис. 14. Шурупы [14]
12
1.1.2. Шпоночное соединение
Шпонка – изделие продолговатой формы, используемое в деталях машин и механизмах для передачи крутящего момента. Выделяют следующие конструкции шпонок : призматические (рис. 15), сегментные (рис. 16), тангенциальные (рис. 17) клиновые (рис. 18),
а
б

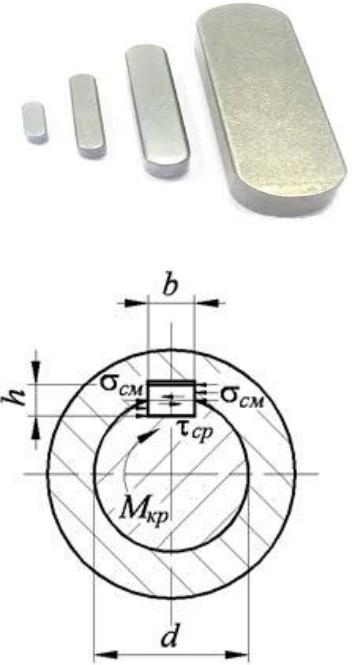

Рис. 15. Призматические шпонки (ненапряженные):
а– внешний вид шпонки [15];
б– распределение напряжений в соединении призматической шпонкой [16]
13
а
б

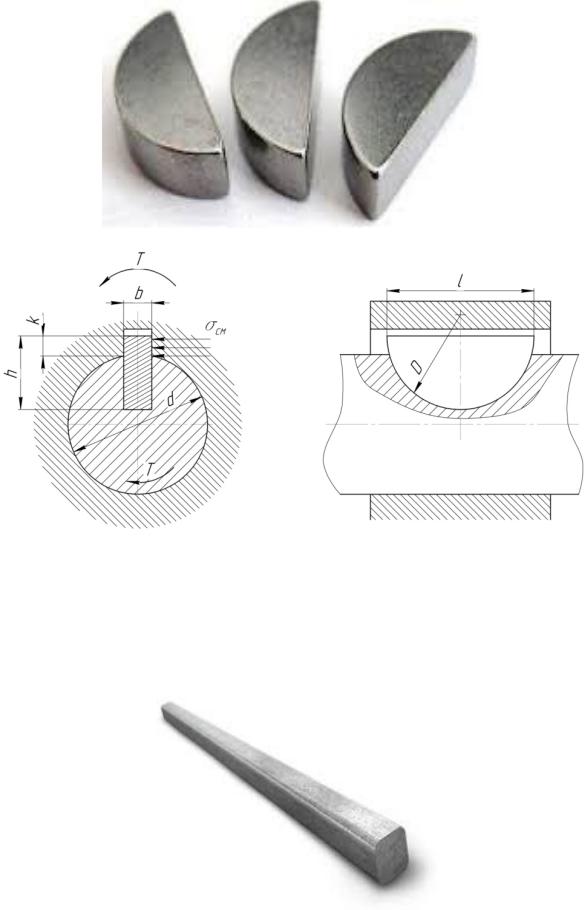

Рис. 16. Сегментные шпонки (ненапряженные):
а- внешний вид шпонки [17];
б- распределение напряжений в соединении сегментной шпонкой [18]
Рис. 17. Тангенциальная шпонка (напряженная) [19]
14
