Задание 11. Соотнесите термины и их определения.
|
|
Термин |
|
|
Определение |
|
|
||
|
|
|
А. |
Нагрузка, |
|
действующая |
на |
||
|
1. |
Стати?ческаянагрузка |
сооружение |
в |
отдельные |
промежутки |
|||
|
|
|
времени. |
|
|
|
|
|
|
|
2. |
Динами?ческаянагрузка |
Б. Нагрузка в виде силы, приложенной в |
||||||
|
|
|
одной точке. |
|
|
|
|
|
|
|
3. |
Сосредото?ченныйгруз |
В. Нагрузка, быстро меняющаяся со |
||||||
|
|
|
временем. |
|
|
|
|
|
|
|
4. |
Сплошна?янагрузка |
Д. |
Нагрузка, |
|
действующая |
на |
||
|
|
|
сооружение |
в |
отдельные |
промежутки |
|||
|
5. |
Постоя?ннаянагрузка |
времени. |
|
|
|
|
|
|
|
|
|
Е. Нагрузка, не зависящая от времени, |
||||||
|
6. |
Вре?меннаянагрузка |
медленно возрастающая от нуля до |
||||||
|
|
|
конечного значения и передающаяся на |
||||||
|
7. |
Подви?жнаянагрузка |
сооружение спокойно, плавно, без |
||||||
|
|
|
толчков и вибраций. |
|
|
|
|||
|
|
|
Ж. |
Нагрузка, |
распределённая |
||||
|
|
|
непрерывно по данной площади или по |
||||||
|
|
|
данной линии. |
|
|
|
|
||
|
|
|
З. Нагрузка, занимающая различное |
||||||
|
|
|
положение на сооружении. |
|
|
||||
Задание 12. Расскажите о видах нагрузок. |
|
|
|
|
|
|
|||
Задание 13. Познакомьтесь с видами сооружений (конструкций), которые встретятся вам в тексте.

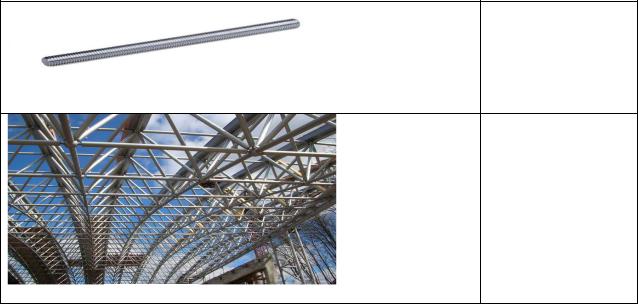

сте?ржень
https://www.termokit.ru/catalog/radiatory_otopleniya
стержнева?я
конструкция
svarkaperm.ru
186

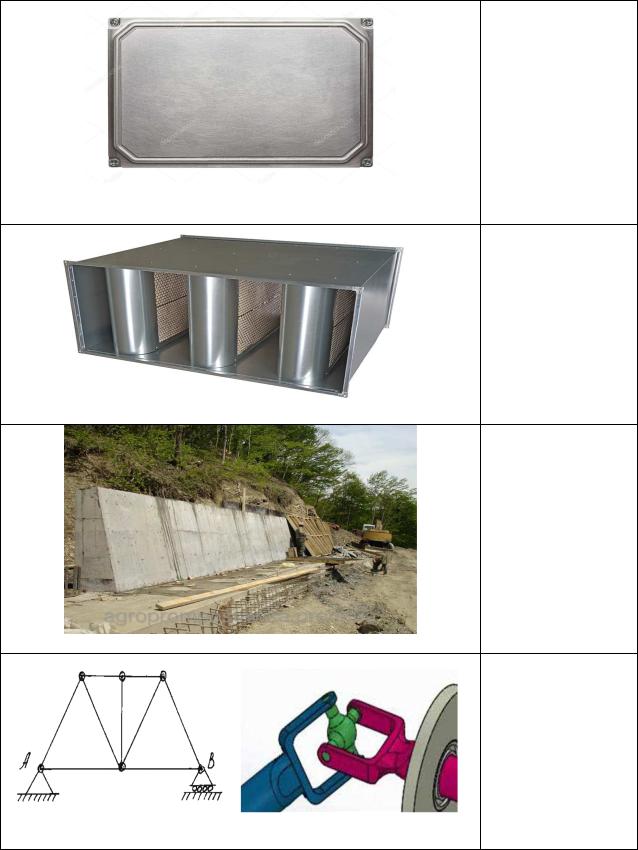

пласти?нка
https://ru.depositphotos.com/7298638/stock-photo-metal-plate.html
пласти?нчатая
конструкция
http://jest.by/catalog/pryamougolnye/
масси?вная
конструкция
(подпо?рная сте?на)
http://www.malolikto.ru/stroitelstvo/stroitel-stvo-podporny-h-sten.html
шарни?рное
соединение
https://www.syl.ru/article/296950/soedinenie-sharnirnoe-vidyi-i- naznachenie
187

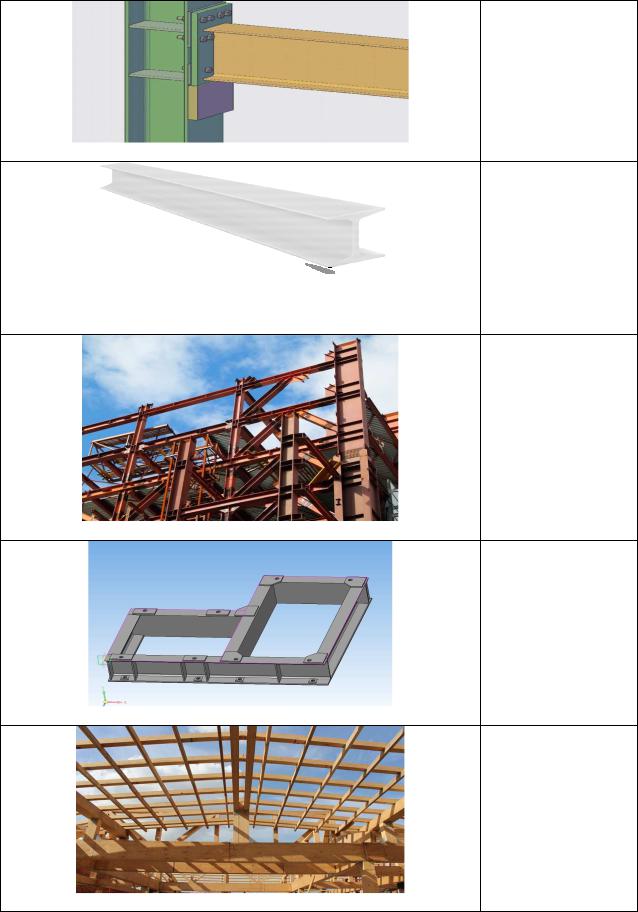

жёсткий узел
http://buildingbook.ru/opornieuzlibalki.html
ба?лка
http://uminp.com/publikatsii/balka-dvutavrovaya-klassifikatsiya-i- primenenie/
ба?лочная
конструкция
http://metacon35.ru/svarnaya-balka/
ра?ма
vmasshtabe.ru
ра?мная
конструкция
http://pobedpix.com/derevyannye-kleenye-ramy
188

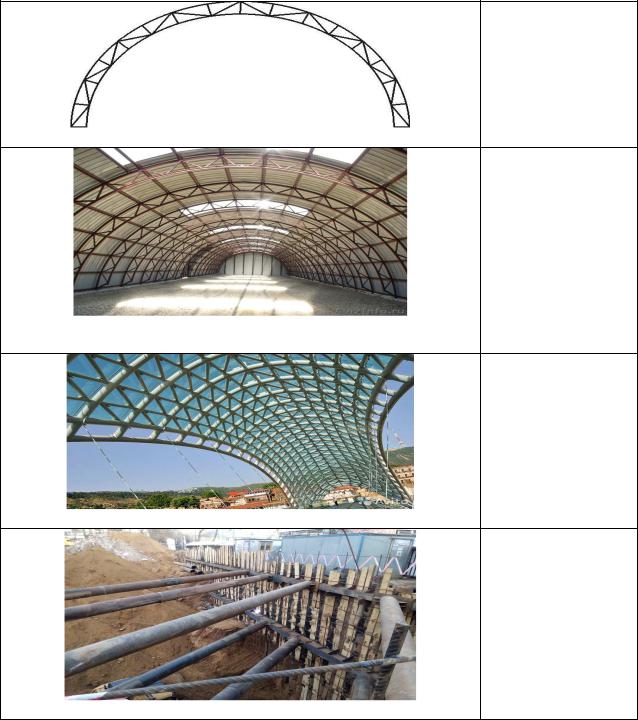

а?рка
http://sendvichstroy.ru/fast/arka
а?рочная
конструкция
http://samara.avizinfo.ru/ru-i-offer-i-category-i-stroitelistvo-i-id-i- 1173996-i-metallicheskie-konstruktsii-ljuboj-slozhnosti.html
вися?чая
конструкция
https://travel.rambler.ru/guide/Europe/Georgia/poi/35269/media/
распо?рная
система
http://xn--d1achkbrdhjeu.xn--p1ai/towns/
Задание 14. Прочитайте текст «Виды сооружений» и заполните схему.
ВИДЫ СООРУЖЕНИЙ
Различают сооружения плоские и пространственные, которые подразделяются по виду соединений в узлах; по геометрическому типу элементов, составляющих сооружение; по особенностям работы сооружения и т.д.
Плоским сооружением называют систему, осевые линии всех элементов которой расположены в одной плоскости.
189
Все пространственные сооружения имеют три измерения.
По геометрическому типу элементов сооружения могут быть стержневыми, пластинчатыми и массивными.
Сооружения, составленные из стержней, называют стержневыми. Сооружения, представляющие собой систему пластинок, называют
пластинчатыми.
Сооружения, три основных размера которых одного и того же порядка, называют массивными (например, подпорная стенка).
По виду соединений в узлах сооружения делятся на системы с шарнирными и с жёсткими узлами. В качестве примера первой системы можно указать ферму с шарнирными узлами, в качестве примера второй – раму с жёсткими узлами.
По особенностям работы сооружений различают балочные, рамные, арочные и висячие системы.
Балка представляет собой прямолинейный брус, работающий на изгиб. Балка при наличии обычной горизонтальной подвижной опоры является безраспорной системой, в которой вертикальная нагрузка вызывает только вертикальные опорные реакции.
В распорной системе с криволинейным или многоугольным очертанием оси (рама, арка) вертикальная нагрузка помимо вертикальных вызывает и горизонтальные составляющие реакций – распоры.
Рамой называют стержневую систему преимущественно с жёсткими соединениями в узлах. Стержни рамы работают одновременно на изгиб и осевое действие сил, причём изгибная деформация в раме преобладает.
Аркой называют криволинейный брус, закрепленный неподвижно двумя концами. Арка со сплошной стенкой работает на осевое сжатие и изгиб.
Часто применяют висячие системы, в которых цепи или кабели поддерживают балочную часть. В идеальной гибкой цепи или гибком кабеле возникает только растяжение.
Схема текста
плоские и пространственные сооружения
