Материал: Изучаем язык специальности (автодороги, мосты, строительные машины). Новикова О.В., Недоступова Л.В

Задание 15. Составьте вопросы по схеме и задайте их друг другу.

Задание 16. Запишите определения всех терминов, используя конструкцию

«Что есть что».

Задание 17. Прочитайте записанные предложения (зад. 11), используя реферативную рамку:

Автор говорит о чём-либо Автор определяет что-либо как что, (даёт определение) чему-либо Автор характеризует что-либо

Автор останавливается на чём-либо

Образец: Плоское сооружение – это система, осевые линии всех элементов которой расположены в одной плоскости. – Автор определяет плоское сооружение как систему, осевые линии всех элементов которой расположены в одной плоскости.

Задание 18. Определите, есть ли неточности в следующих высказываниях.

1)Статическую нагрузку принимают зависящей от времени, она передаётся на сооружения спокойно, плавко.

2)Сплошная нагрузка – это нагрузка, распределённая прерывисто на данной площади или на данной линии.

3)Балка при наличии обычной, горизонтальной подвижной опоры является распорной системой.

4)Рамой называют стержневую систему преимущественно с нежёсткими соединениями в узлах.

Задание 19. Образуйте прилагательные от существительных и составьте словосочетания.

(Пластинка) сооружение, (стержень) сооружение, (масса) сооружение, (пространство) сооружение (шарнир) узел, (балка) часть, (рама) система, (арка) система, (ось) действие, (изгиб) деформация, (распор) система, (кабель) связь.

Задание 20. Сравните словосочетания. Определите, в каком случае прилагательное имеет прямое значение, а в каком – переносное.

Жёсткий узел, жёсткий стул, жёсткие волосы, жёсткое соединение, жёсткий вагон, жёсткий характер, жёсткая вода.

Задание 21. Из двух предложений составьте одно с причастным оборотом.

1) Сооружения составили из стержней. Сооружения называют стержневыми.

191

2)Сооружения представляют собой систему пластинок. Такие сооружения будем называть пластинчатыми.

3)Балка – это прямолинейный брус. Он работает на изгиб.

4)Аркой называют криволинейный брус. Этот брус закрепили неподвижно двумя концами.

5)Сосредоточенный груз – это нагрузка в виде силы. Эта сила приложена в одной точке.

6)Сплошной называют нагрузку. Эту нагрузку распределяют по данной площади.

Задание 22. Из двух предложений составьте одно сложноподчинённое с придаточным определительным.

1)Постоянной называют нагрузку. Эта нагрузка постоянно действует на сооружение.

2)Сооружения называют массивными. Три основных размера этих сооружений – одного и того же порядка.

3)Балка является безраспорной системой. В этой системе вертикальная нагрузка вызывает только вертикальные опорные реакции.

4)Часто применяют висячие системы. В них цепи и кабели поддерживают балочную часть.

5)Сооружения можно разделить на статически определимые и статически неопределимые. Усилия в первых определяются только с помощью одних уравнений статики, а расчёт во вторых производится с дополнительным использованием уравнений связности деформаций.

6)Вертикальные нагрузки зависят от конструкций кровли и потолков. Под давлением этих конструкций тонкие стены могут прогибаться.

Задание 23. Пользуясь схемой, расскажите о видах сооружений.

ТЕМА 3. ОПОРЫ

Активная лексика: балансир, шарнир, плоскость, деформация, валик, каток, перемещение, подвижность, трение, заделка, опора; верхний, нижний; пренебрегать, соответствовать, разложить, защемить.

Грамматика: сложноподчиненное предложение, трансформация предложений.

Задание 1. Прочитайте слова. Разделите их на три группы по общему значению: «предмет», «свойство», «процесс». Значение незнакомых слов посмотрите в словаре.

Баланси?р, шарни?р, изменя?емость, пло?скость, деформа?ция, ва?лик, като?к, перемеще?ние, подви?жность, тре?ние, заде?лка.

192

Задание 2. Замените глагольные словосочетания именными.

Рассчита?ть неизменя?емые систе?мы, деформи?роватьеподви?жную систе?му, перемеща?ть ни?жние катки?, заде?латьыйопосте?рженьрн.

Задание 3. Вспомните особенности падежного управления глаголов. Задайте вопрос и составьте словосочетание.

Задание 4. Прочитайте предложения, поставьте знаки препинания и объясните их постановку.

1)В курсе строительной механики рассматривается расчёт геометрически неизменяемых систем то есть таких перемещения отдельных точек которых возможны только в результате деформации.

2)В опорах возникают реакции, которые вместе с заданными нагрузками представляют уравновешенную систему внешних сил действующих на сооружение.

3)Кроме того верхний балансир может вместе с нижним балансиром опирающимся на катки перемещаться по опорной плоскости называемой опорной подушкой.

4)Стержень схематически изображающий шарнирно-подвижпую опору условно принимается бесконечно длинным верхняя точка такого стержня может перемещаться лишь по прямой линии перпендикулярной его осн что полностью соответствует тем условиям в которых находится действительная шарнирно-подвижная опора.

Задание 5. Объедините несколько предложений в одно, используя причастные обороты и союзы (союзные слова).

1)Реакция шарнирно-неподвижной опоры представляет собой силу. Эта сила проходит через центр шарнира. Эта сила может иметь любое направление.

2)Третьим типом опоры является заделка. Степень свободы её равна нулю. Реакция такой опоры определяется тремя параметрами.

3)В опорах возникают реакции. Эти реакции вместе с заданными нагрузками представляют уравновешенную систему внешних сил. Силы действуют на сооружение.

193

4) Солнечная радиация вызывает повышенный износ. Он происходит в результате химических превращений. Эти превращения протекают под действием света и тепловых эффектов.

Задание 6. Прочитайте текст, составьте его схему.

ОПОРЫ

В курсе строительной механики рассматривается расчёт геометрически неизменяемых систем (сооружений), то есть таких, перемещение отдельных точек которых возможны только в результате деформации систем. Неподвижность таких систем (их геометрическая неизменяемость) относительно земли обеспечивается опорными связями (опорами). В опорах возникают реакции, которые вместе с заданными нагрузками представляют уравновешенную систему внешних сил, действующих на сооружение. Рассмотрим различные типы опор плоских систем.

Первый тип опоры (рис. 13) состоит из двух балансиров – верхнего (1) и нижнего (3), между которыми проложен валик (2), играющий роль цилиндрического шарнира. Благодаря этому валику верхний балансир может поворачиваться относительно нижнего. Кроме того, он может вместе с нижним балансиром, опирающимся на катки (4), перемещаться по опорной плоскости, называемой опорной подушкой.

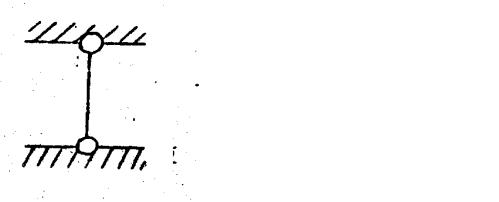

Рассматриваемая опора имеет, следовательно, две степени свободы (изменяемости). Трением, развивающимся в опоре, принято при расчёте пренебрегать, а потому реакция такой опоры представляет собой силу, проходящую через центр шарнира и перпендикулярную направлению возможного перемещения катков, то есть верхней плоскости опорной подушки. Эта сила определяется одним параметром – её величиной. Рассматриваемая опора носит название цилиндрической подвижной или шарнирно-подвижной. Схематически её изображают в виде одного стержня с двумя идеальными (без трения) шарнирами на концах (рис. 14).

Стержень, схематически изображающий шарнирно-подвижную опору, условно принимается бесконечно длинным. Верхняя точка такого стержня

194

может перемещаться лишь по прямой линии (прямая есть окружность бесконечно большого радиуса), перпендикулярной его оси, что полностью соответствует тем условиям, в которых находится действительная шарнирно-подвиж- ная опора. Собственные деформации опоры при расчётах не учитываются, то есть опорный стержень условно считается бесконечно жёстким.

Второй тип опоры (рис. 15) отличается от первого тем, что нижний балансир (3) закреплён и не может перемещаться. Такая опора обладает одной степенью свободы и носит название цилиндрической неподвижной или шарнирнонеподвижной.

Реакция её представляет собой силу, проходящую через центр шарнира. Эта сила может иметь любое направление и определяется, следовательно, двумя параметрами – величиной и направлением, или величинами двух составляяющих её сил, например, вертикальной и горизонтальной. Схематически опора второго типа изображается с помощью двух стержней с идеальными шарнирами по концам. Верхний шарнир является общим для обоих стержней (рис. 16). Такая схема определяет точку приложения опорной реакции (центр верхнего шарнира), оставляя её направление неизвестным. Направления стержней на схеме шарнирно-неподвижной опоры могут быть выбраны произвольно, так как силу (реакцию) можно разложить на два любых направления.

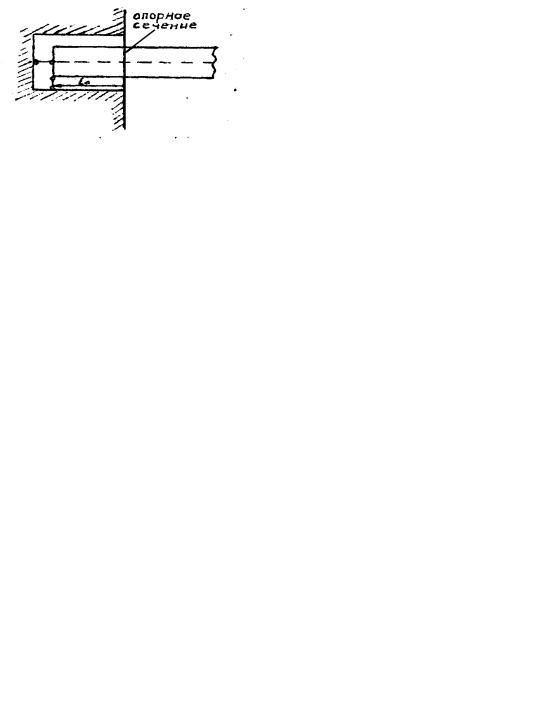

Третьим типом опоры является так называемая защемляющая неподвижная опора, или заделка (рис. 17), степень свободы которой равна нулю. Реакция такой опоры определяется тремя параметрами: величиной и направлением силы, проходящей через произвольную точку, и моментом относительно этой точки. Эту реакцию можно представить как сочетание реактивного момента в заделке (опорном сечении) и реакции шарнирно-неподвижной опоры.
