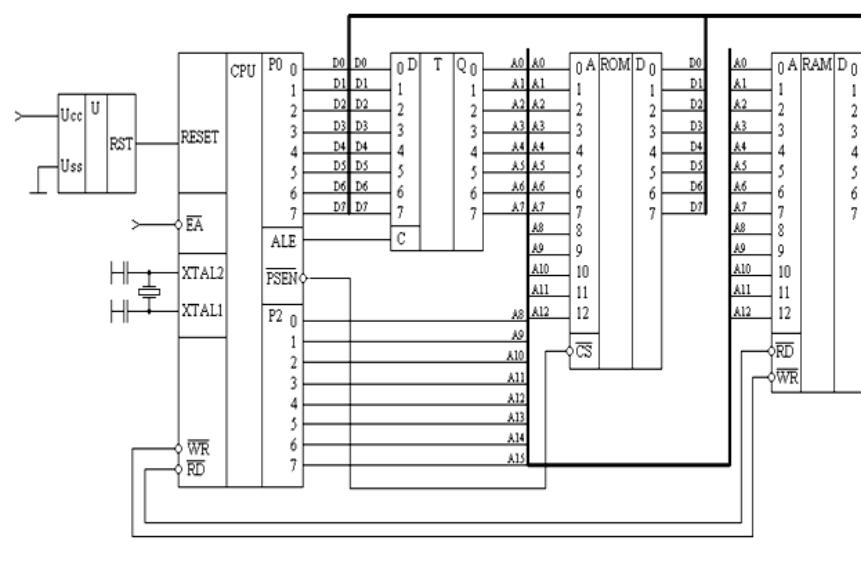

Порт P2 может быть использован для передачи старшего байта адреса при программировании внутреннего ППЗУ и при чтении внутренней памяти программ. Через порт Р2 выводится старший байт адреса А8 - А15 при работе с внешней памятью программ и внешней памятью данных (с 16разрядным адресом). Во время доступа к внешней памяти содержимое регистра - защелки порта P2 не изменяется. При сбросе микросхемы во все разряды порта P2

записываются '1'.

Порт P3. Каждая линия порта Р3 имеет индивидуальную альтернативную функцию, которая может быть задействована простым обращением к устройству, соединенному с ножкой порта. Линии порта Р3 могут выполнять альтернативные функции только в том случае, если в соответствующие этим линиям разряды регистра записаны логические '1', иначе на линиях порта будет присутствовать '0' независимо от характера принимаемой или передаваемой информации. При сбросе микросхемы во все разряды порта записываются '1'.

Назначение разрядов порта P3:

Р3.0 RxD - вход последовательного порта;

Р3.1 TxD - выход последовательного порта;

Р3.2 INT0 -используется как вход 0 внешнего запроса прерываний;

Р3.3 INT1 -используется как вход 1 внешнего запроса прерываний;

Р3.4 Т0 - используется как вход счетчика внешних событий 0;

Р3.5 Т1 - используется как вход счетчика внешних событий 1;

Р3.6 WR - строб записи во внешнюю память данных;

Р3.7 RD - строб чтения из внешней памяти данных.

Далее рассмотрим работу последовательного порта. Через универсальный последовательный порт осуществляются прием и передача информации,

представленной в последовательном коде (младшими битами вперед). Наличие буферного регистра приемника позволяет совмещать операцию чтения ранее принятого байта с приемом очередного. Но если к моменту окончания приема байта предыдущий не был считан из SBUF, то он будет потерян. Работой последовательного порта управляют три регистра:

23

регистр управления/статуса приемопередатчика SCON;

бит SMOD регистра управления мощностью PCON;

буферный регистр приемопередатчика SBUF.

Последовательный порт может работать в четырех различных режимах.

Режим 0. Синхронный режим . Информация передается, и принимается через вывод входа приемника RxD. Принимаются или передается 8 бит данных.

Через вывод TxD выдаются импульсы синхронизации, которые сопровождают каждый бит. Скорость передачи фиксирована и составляет 1/12 Fген.

Режим 1. Асинхронный 8-ми битовый режим . Передаются (через TXD)

или принимаются (через RXD) 10 бит: старт-бит (логический 0), 8 бит данных

(младшим разрядом вперед) и стоп-бит (логическая 1). При приеме, стоп-бит поступает в бит RB8 регистра SCON. Скорость передачи в режиме 1

переменная: для управления скоростью передачи вы можете использовать таймер Т1 и/или Т2.

Режим 2. Асинхронный 9-ти битовый режим с фиксированной скоростью передачи. Передаются (через TXD) или принимаются (через RXD) 11 бит:

старт-бит. 8 бит данных (младшим разрядом вперед), программируемый 9-й бит данных и стоп-бит. При передаче, в 9-й бит данных (бит ТВ8 регистра SCON)

может быть записан логический 0 или 1, например, значение бита четности (бит Р регистра PSW). При приеме, 9-й бит данных поступает в бит RB8 регистра

SCON. Присутствие стоп-бита контролируется схемой обнаружения ошибки кадра. Скорость передачи программируется и может быть равна либо 1/32, либо

1/64 частоты резонатора в зависимости от управляющего бита SMOD.

Режим 3. Асинхронный 9-ти битовый режим. совпадает с режимом 2 во всех деталях, за исключением частоты приема/передачи, которая задается таймером.

Во всех четырех режимах передача начинается любой командой, которая использует SBUF как регистр-приемник. Прием в режиме 0 начинается при

24

условии RI = 0, REN = 1. Прием в других режимах начинается с приходом старт-бита, если бит REN установлен.

Управление режимом работы приемопередатчика осуществляется через специальный регистр с символическим именем SCON. Этот регистр содержит не только управляющие биты, определяющие режим работы последовательного порта, но и девятый бит принимаемых или передаваемых данных (RB8 и ТВ8) и

биты прерывания приемопередатчика (R1 и Т1).

Таблица 4 -Функциональное назначение бит регистра управления/статуса приемопередатчика SCON.

25

Прикладная программа путем загрузки в старшие биты регистра SCON

двухбитного кода определяет режим работы приемопередатчика. Во всех четырех режимах работы передача инициализируется любой командой, в

которой буферный регистр SBUF указан как получатель байта. Как уже отмечалось, прием в режиме 0 осуществляется при условии, что R1 = 0 и REN = 1, в остальных режимах - при условии, что REN = 1.

В бите ТВ8 программно устанавливается значение девятого бита данных,

который будет передан 8 режиме 2 или 3. В бите RB8 в этих режимах фиксируется девятый принимаемый бит данных. В режиме 1 в бит RB8

заносится стоп-бит. В режиме 0 бит RB8 не используется.

Флаг прерывания передатчика ТI устанавливается аппаратно в конце периода передачи стоп-бита во всех режимах. Соответствующая подпрограмма обслуживания прерывания должна сбрасывать бит TL.

Флаг прерывания приемника RI устанавливается аппаратно в конце периода приема восьмого бита данных в режиме 0 и в середине периода приема стоп-бита в режимах 1, 2 и 3. Подпрограмма обслуживания прерывания должна сбрасывать бит RI.

Скорость приема/передачи, т.е. частота работы приемопередатчика в различных режимах, определяется различными способами.

В режиме 0 частота передачи зависит только от резонансной частоты кварцевого резонатора f РЕЗ:f=fРЕЗ/12.
