Словарь стрелок редактируется с помощью специального редактора Arrow Dictionary Editor, в котором определяется стрелка и вносит-

ся относящийся к ней комментарий.

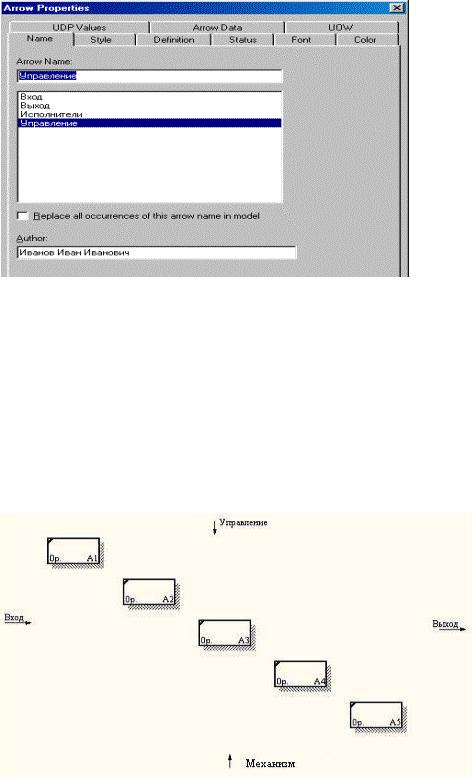

Рисунок 7 – Редактор стрелок

При декомпозиции работы входящие в нее и исходящие из нее стрелки автоматически появляются на диаграмме декомпозиции (миграция стрелок),

но при этом не касаются работ. Такие стрелки называются несвязанными и воспринимаются в BPWin как синтаксическая ошибка.

Рисунок 8 - Пример несвязных стрелок Для связывания стрелок необходимо перейти в режим редактирования

стрелок для устранения всех несвязанных стрелок.

26

Потом необходимо дорисовать все стрелки между отдельными работа-

ми. Такие стрелки называются внутренними, они начинаются у одной и кон-

чаются у другой работы.

Ниже приведен пример отредактированной диаграммы декомпозиции.

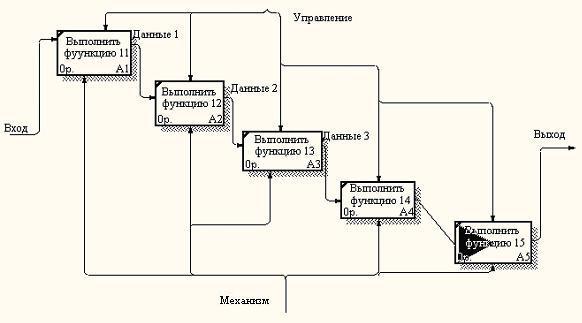

Рисунок 9 - Отредактированная диаграмма декомпозиции По окончании рисования стрелок для перехода в режим редактирова-

ния модели необходимо нажать кнопку .

Далее каждая работа может быть разбита на более мелкие работы, до требуемого уровня детализации.

Для проверки синтаксиса модели следует вызвать диалог

Tools/Reports/Model Consistency Report. После чего появится диалоговое ок-

но.

Затем следует выбрать пункт Preview для предварительного просмотра списка синтаксических ошибок модели. Список синтаксических ошибок мо-

жет включать:

- неименованные функциональные блоки и стрелки (unnamed arrows, unnamed activities);

- несвязанные стрелки (unconnected border arrow);

27

-неразрешенные стрелки (unresolved (square tunneled) arrow connection);

-блоки, не имеющие по крайней мере одной стрелки выхода и одной стрелки управления (activity “Наименование функционального блока” has no Control) и т.д.

Для наглядного представления количества уровней декомпозиции и от-

ношений между родительскими и дочерними диаграммами следует сформи-

ровать отчет Node Tree. Для этого нужно вызвать диалог Diagram/Add Node Tree.После чего появится диалоговое окно, где будет предложено название отчета (можно написать другое) – Node Tree Name, верхний уровень диа-

граммы, с которого следует начать строить отчет – Top level activity, и вы-

брать количество уровней который будет иметь отчет – Number of levels.

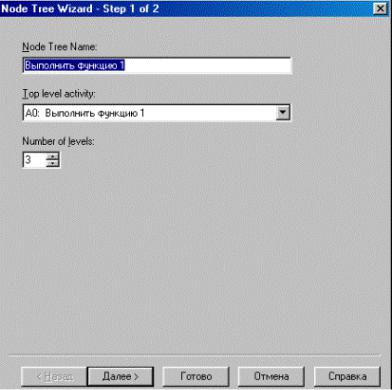

Рисунок 10 – Окно построения отчета Node Tree

При нажатии кнопки далее можно изменить, либо оставить прежни-

ми параметры отчета. Затем следует нажать кнопку готово и появится сфор-

мированный отчет. Отчет имеет древовидную структуру.

28

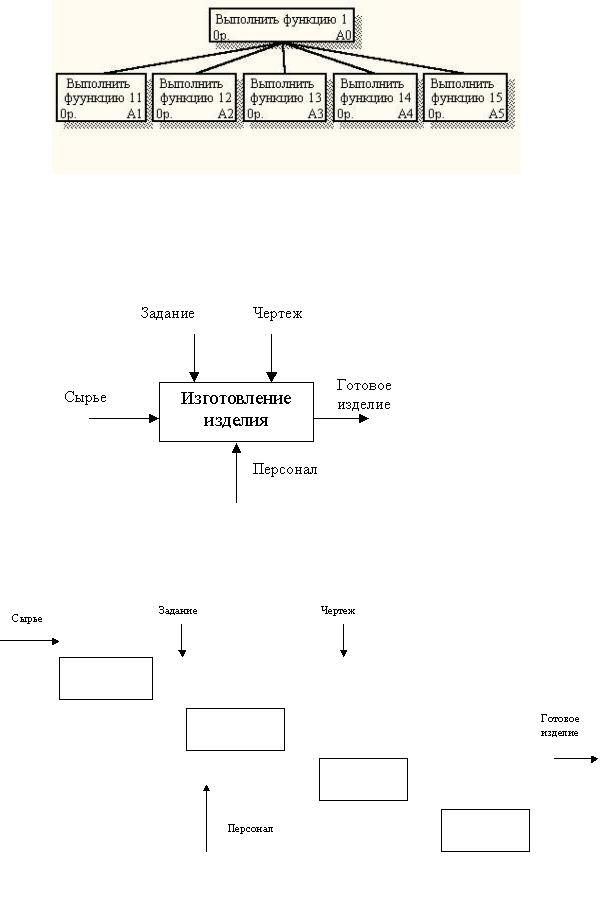

Рисунок 11 – Пример отчета Node Tree

Пример 1. Создание модели процесса изготовления изделия.

Рисунок 12 – Контекстная диаграмма

Рисунок 13 – Пример несвязанных стрелок

29

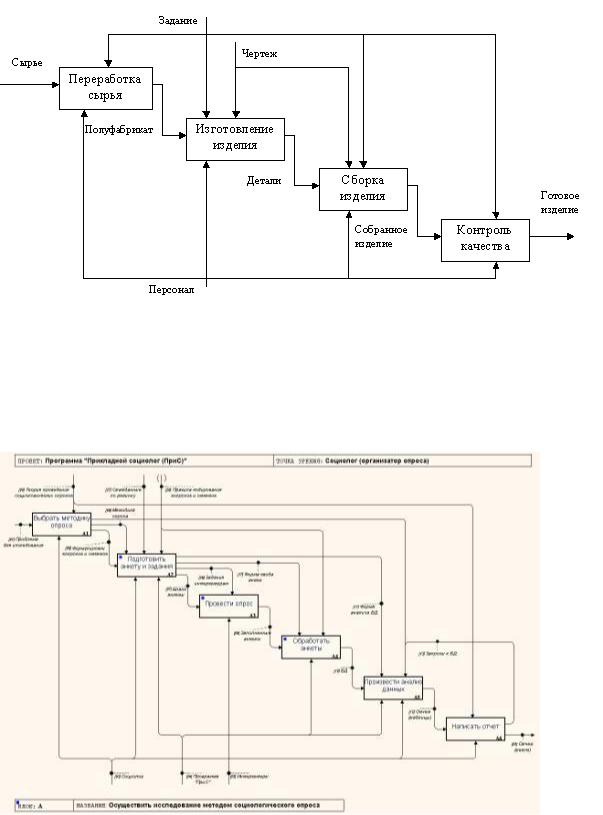

Рисунок 14 – Диаграмма декомпозиции

Пример 2. Создание модели исследования методом социологического опроса.

Рисунок 15 – Диаграмма декомпозиции

4. Задание

1.Ознакомиться с назначением и возможностями BPWin.

2.Разработать функциональную модель любого процесса.

30
