одной работой, могут использоваться сразу в нескольких других работах. С

другой стороны, стрелки, порожденные в разных работах, могут представ-

лять собой одинаковые или однородные данные или объекты, которые в дальнейшем используются или перерабатываются в одном месте. Для моде-

лирования таких ситуаций IDEF0 используются разветвляющиеся и сливаю-

щиеся стрелки. Для разветвления стрелки нужно в режиме редактирования стрелки щелкнуть по фрагменту стрелки и по соответствующему сегменту работы. Для слияния двух стрелок выхода нужно в режиме редактирования стрелки сначала щелкнуть по сегменту выхода работы, а затем по соответст-

вующему фрагменту стрелки. Тоннелирование стрелок. Вновь внесенные граничные стрелки на диаграмме декомпозиции нижнего уровня изобража-

ются в квадратных скобках и автоматически не появляются на диаграмме верхнего уровня. Для их «перетаскивания» наверх нужно сначала выбрать кнопку в палитре

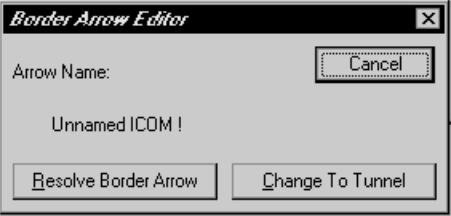

Ри-

сунок 18 - Диалог для тоннелирования стрелок инструментов и щелкнуть по квадратным скобкам граничной стрелки. Поя-

вится диалог Border Arrow Editor (рис.5). Если щелкнуть по кнопке Resolve Border Arrow, стрелка мигрирует на диаграмму верхнего уровня, если по кнопке Change To Tunnel – стрелка будет затоннелирована и не попадет на другую диаграмму. Тоннельная стрелка изображается с круглыми скобками на конце.

36

Тоннелирование может быть применено для изображения малозначи-

мых стрелок. Если на какой-либо диаграмме нижнего уровня необходимо изобразить малозначимые данные или объекты, которые не обрабатываются или не используются работами на текущем уровне, то их необходимо напра-

вить на вышестоящий уровень. Если эти данные не используются на роди-

тельской диаграмме, их нужно направить еще выше и т.д. В результате мало-

значимая стрелка будет изображена на всех уровнях и затруднит чтение всех диаграмм, на которых она присутствует. Выходом является тоннелирование стрелки на самом нижнем уровне. Такое тоннелирование называется «Не-в-

родительской-диаграмме».

Другим примером тоннелирования может быть ситуация, когда стрелка механизма мигрирует с верхнего уровня на нижний, причем на нижнем уров-

не этот механизм используется одинаково во всех работах без исключения. В

этом случае стрелка механизма на нижнем уровне может быть удалена, после чего на родительской диаграмме она может быть затоннелирована («Не-в-

дочерней-работе»).

Задание. Исходя из результатов предыдущей лабораторной работы,

создать все диаграммы в программе, расположить на них все блоки и дуги,

описывающие заданный отдел. Получить законченную модель функциониро-

вания отдела.

Лабораторная работа №3

“Составление отчетов в пакете BPwin”

BPwin имеет мощный инструмент генерации отчетов. Отчеты по моде-

ли вызываются из пункта меню Report. Всего имеется семь типов отчетов: Model Report. Этот отчет включает информацию о контексте модели – имя модели, точку зрения, область, цель, имя автора, дату создания и др.

1.Diagram Report. Отчет по конкретной диаграмме. Включает спи-

сок объектов (работ, стрелок, хранилищ данных, внешних ссылок и т.д.).

37

2.Diagram Object Report. Наиболее полный отчет по модели. Может включать полный список объектов модели (работ, стрелок с указанием их типа и др.) и свойства, определяемые пользователем.

3.Activity Cost Report. Отчет о результатах стоимостного анализа.

4.Arrow Report. Отчет по стрелкам. Может содержать информацию из словаря стрелок, информацию о работе-источнике, работе-назначении стрелки и информацию о разветвлении и слиянии стрелок.

5.Data Usage Report. Отчет о результатах связывания модели про-

цессов и модели данных.

6.Model Consistency Report. Отчет, содержащий список синтаксиче-

ских ошибок модели.

Синтаксические ошибки IDEF0 с точки зрения BPwin разделяются на три типа: во-первых, это ошибки, которые BPwin выявить не в состоянии. BPwin не позволяет анализировать синтаксис естественного языка (англий-

ского и русского) и смысл имен объектов и поэтому игнорирует ошибки это-

го типа. Выявление таких ошибок – ручная работа;

ошибки второго типа BPwin просто не допускает. Например, ка-

ждая грань работы предназначена для определенного типа стрелок. BPwin

просто не позволит создать на диаграмме IDEF0 внутреннюю стрелку, выхо-

дящую из левой грани работы и входящую в правую грань;

третий тип ошибок BPwin позволяет допустить, но отмечает их.

Полный их список можно получить в отчете Model Consistency Report. Это единственный неопциональный отчет в BPwin. Список ошибок может содер-

жать, например, неименованные работы и стрелки (unnamed arrow, unnamed activity), несвязанные стрелки (unconnected border arrow), неразрешенные стрелки (unresolved (square tunneled) arrow connections), работы, не имеющие,

по крайней мере, одной стрелки выхода и одной стрелки управления, и т.д.

При выборе пункта меню, который соответствует какому-либо отчету,

появляется диалог настройки отчета. Для каждого из семи типов отчетов он выглядит по-своему. Рассмотрим типичный диалог Arrow Report (рис. 19).

38

Раскрывающийся список Standard Reports позволяет выбрать один из стан-

дартных отчетов. Стандартный отчет – это запоминаемая комбинация пере-

ключателей, флажков и других элементов управления диалога. Для создания собственного стандартного отчета необходимо задать опции отчета, ввести имя отчета в поле списка выбора и щелкнуть по кнопке New. BPwin сохраня-

ет информацию о стандартном отчете в файле BPWINRPT.INI. Все определе-

ния этого файла доступны из любой модели. Единственное ограничение – свойства, определяемые пользователем (User Defined Properties). Они сохра-

няются в виде указателя и поэтому доступны только из родной модели.

Стандартный отчет можно изменить или удалить.

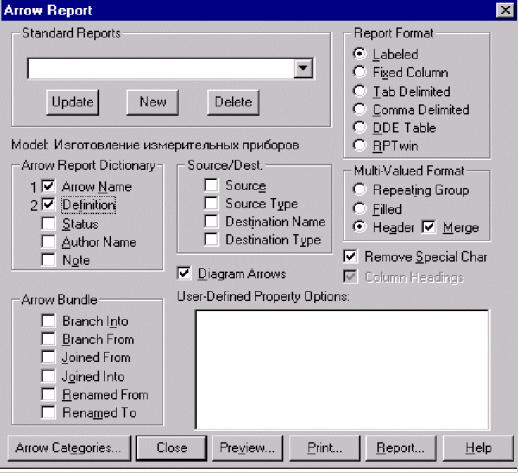

Рисунок 19 - Диалог настройки отчета В правом верхнем углу диалога находится группа управляющих

элементов для выбора формата отчета. Доступны следующие форматы:

Labeled – отчеты включают метку поля, затем, в следующей строке, печатается содержимое поля;

39

Fixed Column – каждое поле печатается в собственной колонке;

Tab-Comma Delimited – каждое поле печатается в собственной колонке. Колонки разделяются знаком табуляции или запятыми;

DDE Table – данные передаются по DDE приложению, например, MS Word или Excel;

RPTwin – отчет создается в формате Platinum RPTwin – специа-

лизированного генератора отчетов, который входит в поставку BPwin.

Опция Ordering (на отчете по стрелкам отсутствует) сортирует данные по какому-либо значению. Опция Multi-Valued Format регулирует вывод по-

лей в отчете при группировке данных:

Repeating Group – детальные данные объединяются в одно поле, между значениями вставляется .

Filled – дублирование данных для каждого заголовка группы;

Header (опция по умолчанию) – печатается заголовок группы, за-

тем – детальная информация.

Задание. По полученной модели получить основные отчеты: по дугам и блокам модели. Проанализировать полученные отчеты.

Лабораторная работа №4

Изучение объектов DFD-диаграмм”

Диаграммы потоков данных (DFD, Data Flow Diagramming) использу-

ются для описания документооборота и обработки информации. Подобно

IDEF0, DFD представляет модельную систему как сеть связанных между со-

бой работ. Их можно использовать как дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоратив-

ных системах обработки информации. DFD описывает:

функции обработки информации (работы, activities);

документы (стрелки, arrows), объекты, сотрудников или отделы,

которые участвуют в обработке информации;

40
