3.Отобразить эту модель в среде BPWin.

4.Продемонстрировать модель преподавателю.

5.Оформить отчет о проделанной работе.

Лабораторная работа №2

Изучение объектов диаграмм функциональной модели”

Работы (Activity). Работы обозначают поименованные процессы,

функции или задачи, которые происходят в течение определенного времени и имеют распознаваемые результаты. Работы изображаются в виде прямо-

угольников (блоков). Все работы должны быть названы и определены. Имя работы должно быть в глагольной или отглагольной форме (например, «При-

нять заказ», «Изготовление детали» и т.д.). Работу можно добавить, щелкнув по кноп- ке на палитре инструментов, а затем по свободному месту на диаграмме. Работы на диаграммах декомпозиции располагаются по диагона-

ли от левого верхнего угла к правому нижнему. В левом верхнем углу распо-

лагается самая важная работа или работа, выполняемая по времени первой.

Далее вправо вниз располагаются менее важные или выполняемые позже ра-

боты. Для внесения имени работы следует щелкнуть по работе правой кноп-

кой мыши, выбрать в меню пункт Name Editor и в появившемся диалоге вне-

сти имя работы Для создания диаграммы декомпозиции следует щелкнуть по кнопке

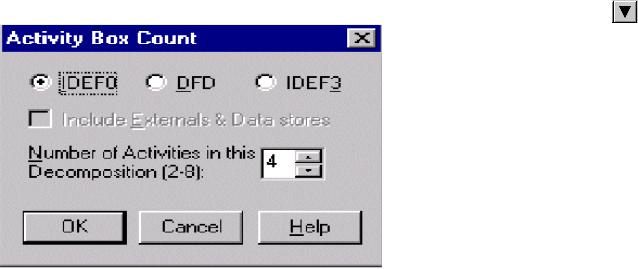

Рисунок 16 - Выбор нотации диаграммы

31

и выбрать на диаграмме работу, которую необходимо декомпозировать.

возникает диалог Activity Box Count (рис.3), в котором следует указать нота-

цию новой диаграммы. Надо выбрать IDEF0 и надавить ОК.

На диаграмме декомпозиции работы нумеруются автоматически слева направо. Номер работы показывается в правом нижнем углу. В левом верх-

нем углу изображается небольшая диагональная черта, которая показывает,

что данная работа не была декомпозирована.

Стрелки (Arrows). Взаимодействие работ с внешним миром описыва-

ется в виде стрелок. Стрелки представляют собой некую информацию и име-

нуются существительными (например, «Заготовка», «Изделие», «Заказ»).

В IDEF0 различают пять типов стрелок.

Вход (Input) – материал или информация, которая используется или преобразуется работой для получения результата (выхода). Допускается,

что работа может не иметь ни одной стрелки входа. Каждый тип стрелок подходит к определенной стороне блока или выходит из нее. Очень часто сложно определить, являются ли данные входом или управлением. В этом случае подсказкой может служить то, перерабатываются/изменяются ли дан-

ные в работе или нет. Если изменяются, то скорее всего это вход, если нет – управление.

Управление (Control) – правила, стратегии, процедуры или стан-

дарты, которыми руководствуется работа. Каждая работа должна иметь хотя бы одну стрелку управления. Управление влияет на работу, но не преобразу-

ется ей. Если цель работы – изменить процедуру или стратегию, то такая процедура или стратегия будет для работы входом.

Выход (Output) – материал или информация, которые произво-

дятся работой. Каждая работа должна иметь хотя бы одну стрелку выхода.

Механизм (Mechanism) – ресурсы, которые выполняют работу,

например персонал предприятия, станки, устройства и т.д.

Вызов (Call) – специальная стрелка, указывающая на другую мо-

дель работы. Рисуется как исходящая из нижней грани работы. Стрелка вы-

32

зова используется для указания того, что некоторая работа выполняется за пределами моделируемой системы. Используются в механизме слияния и разделения моделей.

Каждый тип стрелок подходит к определенной стороне блока или вы-

ходит из нее. Стрелка входа рисуется как входящая в левую грань работы.

Стрелка управления рисуется как входящая в верхнюю грань. Выход рисует-

ся как исходящая стрелка из правой грани. Механизм – входит в нижнюю.

Граничные стрелки. Стрелки на контекстной диаграмме служат для описания взаимодействия системы с окружающим миром. Они могут начи-

наться у границы диаграммы и заканчиваться у работы или наоборот. Такие стрелки называются граничными. Для внесения граничной стрелки надо:

щелкнуть по кнопке с символом стрелки в палитре инструментов. Дальше перенести курсор к левой стороне экрана,

пока не появится начальная штриховая полоска;

щелкнуть один раз по полоске (откуда выходит стрелка) и еще раз в левой части работы со стороны входа (где заканчивается стрелка);

вернуться в палитру инструментов и выбрать редактирование

стрелки

щелкнуть правой кнопкой мыши на линии стрелки, во всплы-

вающем меню выбрать пункт Name Editor и добавить имя стрелки в закладке

Name диалога IDEF0 Arrow Properties.

Стрелки управления, входа, механизма и выхода изображаются анало-

гично. Для рисования стрелки выхода, например, следует щелкнуть по кноп-

ке с символом стрелки в палитре инструментов, щелкнуть в правой части ра-

боты со стороны выхода (где начинается стрелка), перенести курсор к правой стороне экрана, пока не появится штриховая полоска, и щелкнуть один раз по ней. Имена вновь внесенных стрелок автоматически заносятся в словарь.

33

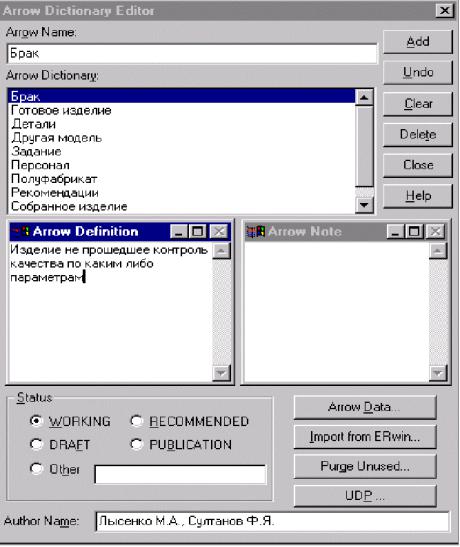

Словарь стрелок (Arrow Dictionary) редактируется при помощи спе-

циального редактора Arrow Dictionary Editor (рис.17), в котором определяет-

ся

стрелка и

вно-

сится

Рисунок 17 - Редактор словаря стрелок относящийся к ней комментарий.

Словарь стрелок решает очень важную задачу. Диаграммы создаются аналитиком для того, чтобы провести сеанс экспертизы, т.е. обсудить диа-

грамму со специалистом предметной области. В любой предметной области формируется профессиональный жаргон, причем очень часто жаргонные вы-

ражения имеют нечеткий смысл и воспринимаются разными специалистами по-разному. В то же время аналитик – автор диаграмм должен употреблять те выражения, которые наиболее понятны экспертам.

34

Поскольку формальные определения часто сложны для восприятия,

аналитик вынужден употреблять профессиональный жаргон, а чтобы не воз-

никало неоднозначных трактовок, в словаре стрелок каждому понятию мож-

но дать расширенное и, если это необходимо, формальное определение.

Внутренние стрелки. Для связи работ между собой используются внутренние стрелки, т.е. стрелки, которые не касаются границы диаграммы,

начинаются у одной и кончаются у другой работы. Для рисования внутрен-

ней стрелки необходимо в режиме рисования стрелок щелкнуть по сегменту

(например, выхода) одной работы и затем по сегменту (например, входа)

другой. В IDEF0 различают пять типов связей работ: связь по входу (outputinput), когда стрелка выхода вышестоящей работы (далее – просто выход)

направляется на вход нижестоящей;

связь по управлению (output-control), когда выход вышестоящей работы направляется на управление нижестоящей. Связь по входу показыва-

ет доминирование вышестоящей работы. Данные или объекты выхода выше-

стоящей работы не меняются в нижестоящей;

обратная связь по входу (output-input feedback), когда выход ни-

жестоящей работы направляется на вход вышестоящей. Такая связь, как пра-

вило, используется для описания циклов;

обратная связь по управлению (output-control feedback), когда вы-

ход нижестоящей работы направляется на управление вышестоящей. Обрат-

ная связь по управлению часто свидетельствует об эффективности бизнес-

процесса;

связь выход-механизм (output-mechanism), когда выход одной ра-

боты направляется на механизм другой. Эта взаимосвязь используется реже остальных и показывает, что одна работа подготавливает ресурсы, необхо-

димые для проведения другой работы.

Явные стрелки. Явная стрелка имеет источником одну-единственную работу и назначением тоже одну-единственную работу. Разветвляющиеся и сливающиеся стрелки. Одни и те же данные или объекты, порожденные

35
