Для приема сигналов с телеграфной мо­дуляцией на любительских диапазонах в при­емнике можно установить третий гетеродин. Его собирают на транзисторе Т16 типа П401 по схеме индуктивной трехточки. Схема при­ведена на рис. 42. Налаживание гетеродина заключается в подборе коллекторного тока, равного 0,5 - 0,8 мА, с помощью резистора R1 и проверке работоспособности. Гетеродин настраивают на частоту 465 кГц. Напряжение генерируемой частоты, снимаемое с катушки связи L2, через конденсатор С4 подается в цепь базы транзистора Т6. Включение и выключение гетеродина осуществ­ляются двухполюсным выключателем, установленным на задней крышке приемника. Настройку производят следующим образом. Напряжение с ГСС 200 мкВ частотой 465 кГц без модуляции подается через разделительный конденсатор емкостью 0,01 пФ на базу транзистора Т6. Включается третий гетеродин. Вращая сердечник контура гетеродина, находят приемлемый звук биений двух генераторов (400-800 Гц). Сер­дечник контура закрепляется в найденном положении клеем БФ-4.

При желании радиолюбительские диапазоны можно заменить на KB диапазоны 41 и 49 м. Для этого необходимо, чтобы катушка L1 имела 18 витков провода ПЭЛШО 0,35-0,4, а катушка связи L2 - два витка провода ПЭЛШО 0,12. Катушка L5 должна иметь 16 витков провода ПЭЛШО 0,35 с отводом от второго витка, катушка связи L6 - два витка провода ПЭЛШО 0,12.

Конденсаторы С9, СЮ, С11-С14 должны быть вновь подобраны, как было ука­зано выше. Параллельно конденсаторам С49 и С50 необходимо подключить конденса­торы, емкости которых нужно определить экспериментальным путем. Граничные и средние частоты этих диапазонов приведены в табл. 4.

Приложения малогабаритный переключатель диапазонов для приемников „квант" и „галактика"

Малогабаритный переключатель диапазонов предназначен для установки в прием­никах „Галактика" и „Квант". Они отличаются между собой количеством контактов и последовательностью их включения, а также количеством фиксирующих положений. Конструкция переключателя показана на рис. 43. Основными деталями переключателя являются контактная плата 13 и кулачковый валик 10. К контактной плате прикрепля­ют 16 контактных пластин 4 и 16 контактов 12 заклепками из отрезков медной прово­локи диаметром 0,8 мм. При изготовлении контактной пластины на ее конце на рас­стоянии 1 мм с помощью керна делается пуклевка для получения точечного контакта. Перед клепкой контактные пластины и контакты необходимо посеребрить.

Кулачковый валик вытачивают из органического стекла. С помощью надфиля дис­кам придается вид, показанный на рис. 44. Кулачковый валик надевают на ось 2, предва­рительно смазанную клеем БФ-4. Затем на ось навинчивают полуось 8. Втулки 11 запрессовывают в щечки 3 переключателя. Пружину фиксатора 5 и держателя шарика 9 приклепывают к плате 1 медными заклепками, изготовленными из медной проволо­ки диаметром Г мм. Шарик 14 (от шарикового подшипника) имеет диаметр 3 мм.

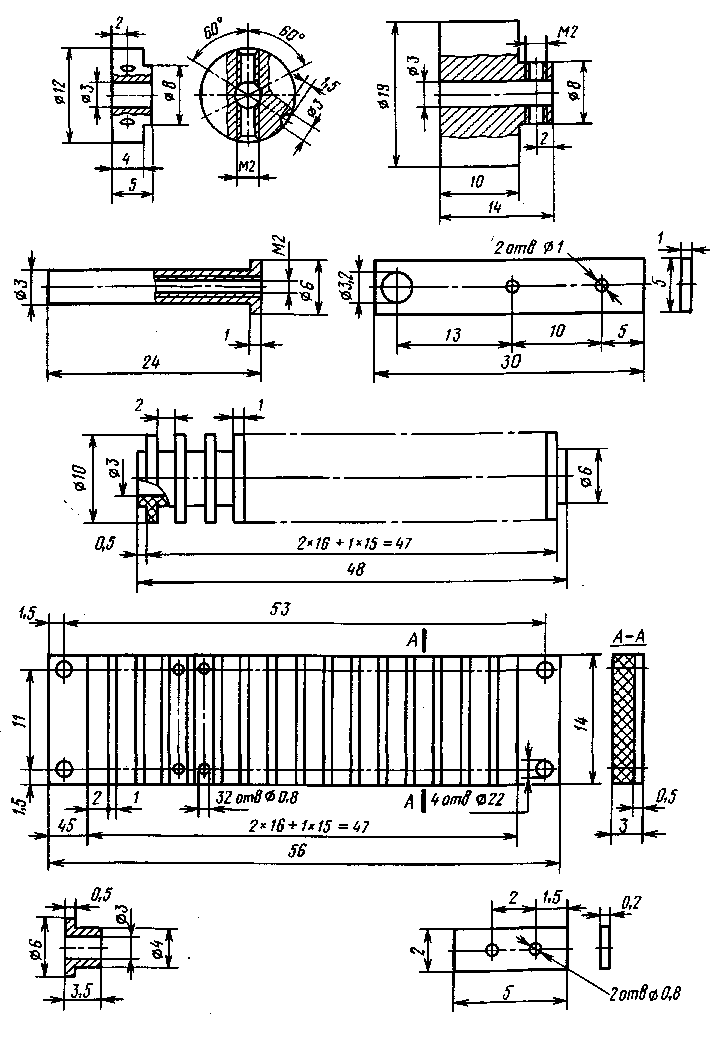

Рис. 43. Конструкция переключателя

Рис.43

Рис. 44. Вид дисков после обра­ботки

Рис. 45. Принципиальная схема выпрямителя для питания радиоприемников и зарядки аккумуляторов

Рис. 46. Монтажная схема выпрямителя

Рис. 47. Конст­рукция радиатора

Сборку переключателя производят в следующем порядке. Сначала ось с кулачко­вым валиком 10 вставляют в отверстия втулок щечек 3, к ним привинчивают четырьмя винтами М2 плату 1 (см. рис. 43). Затем надевают стопорное кольцо 6, которое фикси­руют на оси с помощью двух винтов М2. Шарик 14 должен попадать в одно из гнезд сто­порного кольца 6 в момент, когда лыска диска 16-го кулачка обращена в сторону кон­тактной пластины. Это положение кулачкового валика соответствует СВ диапазону. После сборки, перед установкой переключателя в приемник, необходимо проверить наличие контакта в каждой контактирующей паре.

Переключатель имеет указатель диапазонов 7, на котором выгравированы назва­ния диапазонов. Правильно собранный переключатель должен обеспечивать плавный ход и четкую фиксацию. К плате приемника переключатель крепят четырьмя винтами М2.

Выпрямитель для питания радиоприемников

В стационарных условиях приемники удобнее питать от сети переменного тока с помощью простого стабилизированного выпрямителя, принципиальная схема которого показана на рис. 45, а монтажная - на рис. 46. Выпрямитель применяют и для зарядки аккумуляторов.

В качестве регулирующего транзистора Т1 применен транзистор типа П214. Его можно заменить любым транзистором из этой серии, например П215, П216 с любым буквенным индексом. Напряжение на базе транзистора Т1 стабилизировано стабили­троном Д5 типа Д814В. Ток через стабилитрон (8-9 мА) определяется сопротивлением резистора R1. Транзистор Т1 устанавливают на радиаторе, чертеж которого показан на рис. 47. Выпрямитель собран по мостовой схеме на диодах Д1 - Д4 типа Д226. Их мож­но заменить любыми диодами, допускающими ток не менее 300 мА.

При напряжении 9 В на выходе выпрямитель обеспечивает ток в нагрузке до 250 мА. При колебаниях напряжения сети переменного тока 220 В на ±15% напряжение на выходе изменяется в пределах 9±0,1В. Напряжение пульсаций на выходе не превы­шает 20 мВ. Выпрямитель наладки не требует.

Трансформатор Т1 имеет следующие данные. Магнитопровод собран на железе Ш-12, толщина набора 40 мм. Первичная обмотка имеет 2200 витков (отводот 12-го витка) намотана проводом ПЭВ-2 0,12; вторичная обмотка имеет 200 витков провода ПЭВ-20,31.

Универсальный выпрямитель для питания радиоприемников

В стационарных условиях, а также при наладке и настройке комбинированный при­емник "Континент-3" и "Континент-авто" удобнее питать от сети переменного тока на­пряжением 127/220 В. Для питания приемников напряжением 9 В в нем предусмотрен переключатель на 9 и 12,8 В (борт автомобиля).

Принципиальная схема не отличается от схемы, показанной на рис. 45. Выпрямитель собран по мостовой схеме. Ввиду того что в режиме максимальной громкости ток мо­жет достигать 1 А, мощность трансформатора повышена, перемещены диоды на боль­шой ток, а также применен другой регулирующий транзистор. В качестве регулиру­ющего транзистора применен транзистор типа П216Б, его можно заменить транзистором типа П217 с любым буквенным индексом. Напряжение на базе транзистора стабилизиро­вано стабилитронами типа Д809 и Д813 (соответственно на 9 и 12В). Возможная замена стабилитронов - Д814Б и Д814Д.

Двухпозиционный тумблер обеспечивает переключение необходимых напряжений путем подключения стабилитронов к базе регулирующего транзистора. Ток через стабилитрон 8-9 мА определяется сопротивлением резистора, включенного между коллектором и базой регулирующего транзистора, его сопротивление должно находиться в пределах 1-1,5 кОм. Регулирующий транзистор установлен на радиаторе П-образной формы из дюраля толщиной 1-1,5 мм, площадью не менее 40 см². В мосто­вую схему выпрямителя включено четыре диода типа КД202 (с любым буквенным ин­дексом от А до С). На выходе мостовой схемы и после регулирующего транзистора включены два конденсатора типа К50-6 на 25 В.

Выпрямитель, как правило, наладки не требует при правильном монтаже и исправ­ных деталях. При напряжении 9 В на выходе выпрямителя он обеспечивает ток в на­грузке не менее 500 мА; при напряжении 12,8 В - до 1-1,2 А. При напряжении 12,8 В выпрямитель обеспечивает ток в нагрузке до 1 А. При колебаниях напряжения сети переменного тока 127/220 В на ± 15%, напряжение на выходе изменяется в пределах 9 ±0,1 В (12,8 ±0,15 В).

Напряжение пульсаций на обоих выходах напряжения не превышает 20 мВ, и как фон переменного напряжения при максимальной громкости не прослушивается. Си­ловой трансформатор имеет следующие данные. Магнитопровод собран на железе Ш-20 толщина набора 35 мм. Первичная обмотка имеет 1760 витков (отвод от 1010-го витка), намотана проводом ПЭВ-2 0,15 мм; вторичная обмотка имеет 150 витков прово­да ПЭВ-2 0,4-0,5 мм.

Для индикации работы выпрямителя он снабжен светодиодом типа АЛ-102, который подключен к выходу выпрямителя через резистор сопротивлением 2-2,4 кОм.

ОГЛАВЛЕНИЕ

Предисловие

Переносный супергетеродинный радиоприемник „Континент-2"

Переносный супергетеродинный радиоприемник „Континент-3"

Автомобильный приемник „Континент-авто"

Малогабаритный супергетеродинный радиоприемник „Квант"

Комбинированный радиоприемник „Галактика"

Приложения

Малогабаритный переключатель диапазонов

Выпрямитель для питания радиоприемников

Универсальный выпрямитель для питания радиоприемников
