Одной из отличительных особенностей описываемого приемника является то, что входной контур KB диапазона не имеет подстроечных конденсаторов (из-за отсутствия места). Это обязательно предъявляет повышенные требования к точности подбора ем­костей контурных конденсаторов постоянной емкости С45 и С46. Сопряжение входного и гетеродинного контуров производится только на частотах, соответствующих средним частотам диапазонов. Начинают сопряжение с настройки входного контура диапазона 25 м. Напряжение от ГСС подают на вход приемника в точке подключения штыревой антенны (антенна собрана) через разделительный конденсатор 5,1-6,8 пФ, служащий эквивалентом антенны. На ГСС устанавливают частоту 11,8 МГц и частоту модуляции 1 кГц. Приемник настраивают на частоту ГСС. Вращая сердечник контура L1C2, доби­ваются максимума выходного напряжения. Сердечник закрепляют в найденном поло­жении клеем БФ-4.

Переключатель диапазонов устанавливают в положение 31 м. Настройку входного контура на этом диапазоне производят подбором емкости конденсатора С46. Для этого параллельно конденсатору С2 подключают вспомогательный КПЕ 100-200 пФ. Изменяя его емкость, настраивают контур L1C2C46 в резонанс. Затем на измерителе емкостей и индуктивностей любого типа определяют емкость конденсатора, при которой произошел резонанс. На место С46 впаивают конденсатор постоянной емкости, близкий по но­миналу. Аналогично настраивают диапазон 41м.

Градуировку шкалы производят через 100 кГц с последующей разбивкой получен­ных делений на более мелкие. Подавая поочередно с ГСС напряжения соответствующих , диапазонов, ручкой настройки приемника добиваются максимума показаний напряже­ния на выходе и отмечают на ватмане место расположения стрелки указателя, соответст­вующее данной частоте. Изготовление шкалы производят фотоспособом.

Комбинированный радиоприемник "галактика"

В этом радиоприемнике наряду с любительскими KB диапазонами предусмотрена и возможность приема радиовещательных станций. Поэтому приемник и назван комби­нированным. Приемник собран на 15 транзисторах и двух диодах. Для приема любитель­ских радиостанций в приемнике имеются три KB диапазона: 28,0-28,5 МГц (10 м); 21,0-21,45 МГц (14 м); 14,0-14,35 МГц (20 м). Для приема радиовещательных стан­ций два KB диапазона: 11,7-12,1 МГц (25м); 9,5-9,8 МГц (31 м) и СВ 520-1620 кГц (195-570 м). Прием в KB диапазонах ведется на телескопическую антенну, в СВ диапа­зоне - на магнитную.

Рис. 38. Внешний вид радио­приемника „Галактика"

Основные парамегры приемника приведены ниже.

Чувствительность приемника (при Р_кых — 5 мВт и отношении

сигнал-шум не менее 20 дБ):

в СВ диапазоне...............................< 1,2 мВ/м

в KB диапазонах............ . <10мкВ

Избирательность:

по соседнему каналу при расстройке на ± 10 кГц:

в СВ диапазоне................. ...............> 30 дБ

в KB диапазонах................................> 40 дБ

по зеркальному каналу:

в СВ диапазоне...............................> 26 дБ

в KB диапазонах.................................> 16 дБ

Промежуточная частота ............................... 465 кГц

Полоса пропускания ПЧ тракта на уровне-6 дБ.................10 кГц

Номинальная выходная мощность УНЧ при коэффициенте

гармонических искажений не более 0,05%.................... 100 мВт

Коэффициент полезного действия приемника

(при максимальной мощности).............................50%

Габаритные размеры............................ 170X102X35 мм

Масса............................... . ..... .... 650 г

Автоматическая регулировка усиления в приемнике работает таким образом, что при изменении напряжения на входе приемника на 40 дБ напряжение на его выходе меняется не более чем на 6 дБ.

Питание радиоприемника осуществляется от батареи типа "Крона-ВЦ", предусмот­рена возможность питания от аккумуляторной батареи 7Д-ОД. Потребляемый ток в режиме покоя — не более 6 — 7 мА, а в режиме номинальной выходной мощности 30-40 мА. Основные параметры приемника сохраняются при снижении напряжения источника питания до 7 В. Приемник помещен в самодельный корпус, изготовленный из органи­ческого стекла. Внешний вид приемника показан на рис. 38.

Принципиальная схема. Для удобства монтажа и настройки приемника все его детали размещены на шести платах, четыре из них расположены в специальных экранах, что предотвращает возможность самовозбуждения приемника при сравнительно высо­кой чувствительности на KB диапазонах. Для упрощения конструкции переключателя диапазонов в приемнике применены два отдельных гетеродина: СВ и КВ. Принципиаль­ная схема приемника "Галактика" показана на рис. 39. На плате 1 (размеры плат, их форма, монтажные схемы показаны на рис. 40) размещены смеситель и гетеродин KB диапазонов. Смеситель KB собран по схеме с общей базой на транзисторе 77 типа П403, а гетеродин - по схеме индуктивной "трехточки" на транзисторе Т2 типа П403. Напряжение сигнала и гетеродина подается в цепь эмиттера транзистора Т1 с последовательно соединенных катушек связи L2L6. Такая схема включения обеспечивает устойчивость работы смесителя и гетеродина, особенно в диапазонах 10 и 14 м.

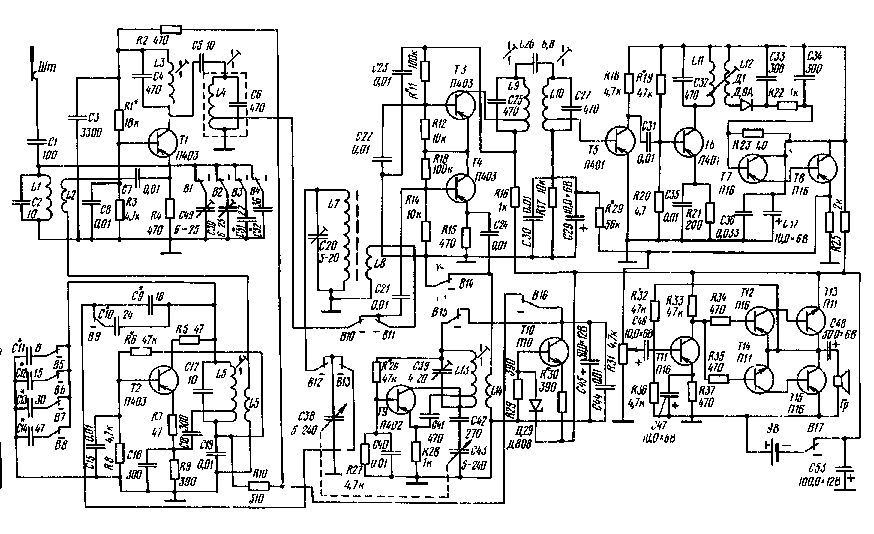

Рис. 39. Принципиальная схема радиоприемника „Галактика"

Входной контур KB диапазонов L1C2 — C49C50 имеет емкостную связь с теле­скопической антенной. Полоса Пропускания входного контура на всех KB диапазонах (на уровне -6 дБ) 350-450 кГц. Поэтому в пределах диапазона контур не перестраива­ется. При переходе с диапазона на диапазон параллельно контуру L1C2 подключаются конденсаторы: в диапазоне 14 м - С49; 20 м С50; 25 м- С51 и 31 м - С52.

В цепь коллектора транзистора Т1 в качестве нагрузки включен контур L3C4, который вместе с контуром L4C6 (помещен в отдельном экране) и конденсатором связи С5 образует первый полосовой фильтр ПЧ, полоса пропускания которого на уровне -6 дБ равна 14 кГц. Число витков катушки связи и место отвода от катушки контура гетеродина выбирают так, чтобы генерация во всех KB диапазонах была устой­чивой. Оптимальное условие преобразования частоты выполняется при напряжении на катушке связи гетеродина L680-100 мВ. Для повышения устойчивости работы гетеро­дина, а также предотвращения генерации паразитных частот в цепь коллектора и эмит­тера транзистора 72 включены резисторы R5, R7. Перестройка частоты в KB диапазонах осуществляется одной секцией КПЕ С38 с включенными последовательно конденсато­рами С9 (диапазоны 10, 14 и 20 м) и СЮ (диапазоны 25 и 31 м), а также подключен­ными параллельно контуру L5C1 7 конденсаторами СП (14 м), С12 (20 м), С13 (25 м) иС14 (31 м).

В транзисторных приемниках, питающихся от маломощных источников, при сни­жении напряжения питания на 20 — 30% номинального значения обычно происходит ухудшение чувствительности и нарушается стабильность работы гетеродина. Этот недос­таток заметно проявляется при прослушивании передач с большой громкостью на KB диапазонах, так как при этом происходят резкие колебания тока, потребляемого око­нечным каскадом, которые приводят к колебанию напряжения источника питания. Поэтому при увеличении громкости принимаемой передачи наблюдается уход частоты гетеродина. Для устранения этих явлений в приемнике применен стабилизатор напряже­ния питания транзисторов смесителя и гетеродина KB диапазонов, а также гетеродина СВ диапазона. Он выполнен на транзисторе Т10 типа П10, обеспечивающем практически неизменное напряжение питания 2,5 В при понижении напряжения питания до 4В. Прин­цип действия стабилизатора основан на том, что коллекторный ток транзистора мало зависит от коллекторного напряжения при условии, что ток базы постоянен. Ток базы стабилизирован кремниевым стабилитроном типа Д808, включенным в прямом нап­равлении, ток через стабилитрон выбран 0,5 мА. Значение стабилизированного напря­жения определяется сопротивлением резистора R30, включенного в цепь эмиттера транзистора Т11. Конденсаторы С45 и С44 служат для фильтрации стабилизированного напряжения.

На плате 2 собран смеситель диапазона СВ, в котором использованы два транзисто­ра ТЗ и Т4 типа П403. Транзисторы включены по каскодной схеме с последователь­ным питанием.

Такая схема обладает большим усилением при отсутствии цепей нейтрализации. Применение такой схемы, а также согласование контура L10C27 с входным сопротив­лением апериодического УПЧ позволяют создать второй полосовой фильтр, обеспечивающий совместно с фильтром L3C4 и L4C6 высокую избирательность по соседнему кана­лу в диапазонах КВ. Контуры L 9C25 и L1ОС27 настроены на частоту 465 кГц.

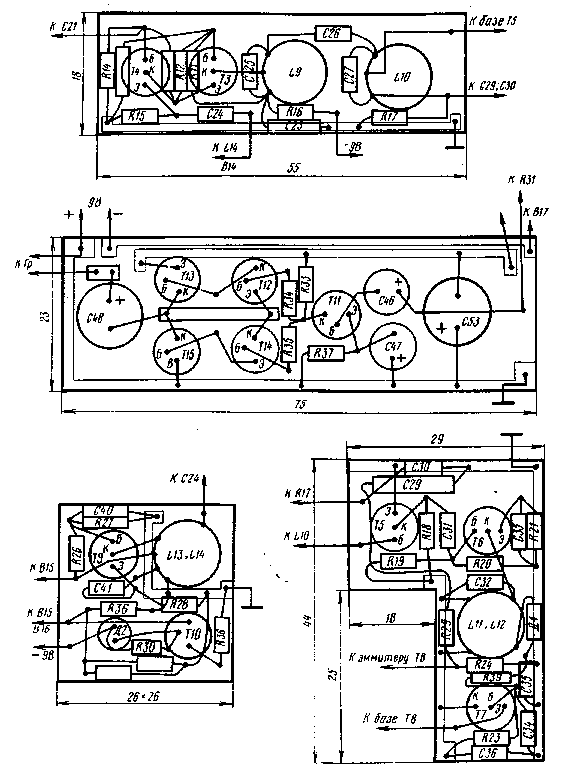

Рис. 40. Размеры плат, монтажные схемы

На плате 3 собраны гетеродин СВ диапазона и стабилизатор напряжения. Гетеродин выполнен на транзисторе Т9 типа П402 по схеме с заземленной базой и автотрансформа­торной связью. Контур гетеродина L13C39 перестраивается второй секцией КПЕ, и при переходе с диапазона СВ на диапазоны KB она не используется. Напряжение сигнала подается на базу смесителя (транзистор Т4), напряжение с гетеродина - в цепь эмиттера того же транзистора. При включенных KB диапазонах катушка связи гетеродина L14 закорачивается переключателем В14 к каскодный смеситель превращается в каскодный УПЧ, на вход которого напряжение ПЧ подается через контакты переключателя В10 с отвода катушки контура L4C6.

На плате 4 собраны УПЧ и детектор. Второй каскад УПЧ (при приеме на KB диапа­зонах) апериодический, собран на транзисторе Т5 типа П401. В цепь базы этого тран­зистора через отвод катушки контура L10C27 подается управляющее напряжение сис­темы АРУ. Третий (второй для СВ диапазона) каскад собран на транзисторе типа П401. Нагрузкой этого каскада служит контур Ы1С32, полоса пропускания которого на уровне -6 дБ равна 20-30 кГц, вследствие чего на общую избирательность приемника по соседнему каналу он оказывает незначительное влияние. Детектирование сигнала осуществляется с помощью диода Д1 типа Д9А. П-образный фильтр, включенный в цепь детектора и состоящий из резистора R22, конденсаторов СЗ3, С34, обеспечивает филь­трацию напряжения несущей частоты. Ввиду того что входное сопротивление эмиттерно-го повторителя на составном транзисторе (транзисторы Т7 и ГЯтипа МП 16А) довольно высокое (примерно сотни килоом), трансформатор последнего каскада УПЧ выполнен с коэффициентом трансформации 1:1, что позволяет повысить напряжение ПЧ на детек­торе и тем самым получить напряжение НЧ с малыми нелинейными искажениями. Низ­кое выходное сопротивление эмиттерного повторителя хорошо согласуется с относи­тельно низким входным сопротивлением УНЧ.

Система АРУ работает следующим образом. При отсутствии сигнала транзисторы Т7, Т8 открыты подачей отрицательного смещения от общего минуса через резистор R23. При этом напряжение на резисторе R24 наибольшее (отрицательное). По мере увеличения напряжения входного сигнала увеличивается и напряжение, подводимое к детектору. Это приводит к увеличению постоянной составляющей продетектированного сигнала, что в свою очередь (в зависимости от принимаемого сигнала) закрывает тран­зисторы Т7 и Т8 и напряжение на резисторе R24 изменяется. Через делитель, образован­ный резисторами R17, R29, изменение напряжения подается в цепь базы транзистора Т7 и регулирует его усиление. Конденсаторы С29 и СЗО образуют фильтр АРУ.

На плате 6 собран двухкаскадный УНЧ по схеме с непосредственной связью и бес­трансформаторным выходом. Двухтактный оконечный каскад собран на транзисторах с различной проводимостью типов МП 11 и МП16. Низкое выходное сопротивление каскада (около 3 Ом) позволило нагрузить его низкоомной головкой типа 0,1 ГД-6. Усилитель охвачен отрицательной обратной связью по постоянному току с выхода усилителя (точка соединения коллектора транзистора Т13 и коллектора транзистора 775) на базу транзистора Т11 через резистор R32,

Последовательность включения всех контактов переключателя показана в табл. 12. Конструкция и детали. В приемнике в основном использованы готовые детали. Резисторы типа МЛТ-0,125 или УЛМ, конденсаторы типа КЛС, КМ, электролитические конденсаторы типа К50-6.

Конденсатор переменной емкости взят от радиоприемника „Селга"с перекрытием по емкости 5 - 240 пФ. Можно использовать другой конденсатор, близкий по пе­рекрытию. В случае применения другого КПЕ следует откорректировать емкость конденсатора С42, так как от значения этой емкости зависит сопряжение входного и ге­теродинного контуров на СВ диапазоне. Подстроечные конденсаторы С49 - С50 типа КПКМ емкостью 6-25 пФ, конденсаторы С20 и С39 типа КПКМ - 5-20 пФ. Телеско­пическая антенна применена от приемника ,,Спидола"("ВЭФ-12"идр.). Нижнюю секцию антенны укорачивают до длины 100 мм. Соответственно укорачивают (со стороны пру­жин) и остальные секции. Для этого необходимо отпаять вкладыш в нижней секции и разобрать антенну. Укоротив каждую секцию до необходимых размеров, пропиливают новые отверстия под установку пружин-держателей и собирают антенну. Устанавливают новый вкладыш, изготовленный для переделанной антенны, и впаивают его.

Катушки входного и гетеродинного контуров KB диапазонов L1L2 и L5L6 намо­таны на самодельных каркасах, сделанных из органического стекла. Конструкция каркаса показана на рис. 37. Можно использовать и каркасы от KB диапазонов про­мышленных приемников „Спидола", ВЭФ-12", „Банга", „Сокол-4". Катушка СВ диа­пазона намотана на каркасе, изготовленном из прессшпана, и помещена на плоский ферритовый сердечник размером 85X15X3 мм. Его изготовляют из стандартного плос­кого сердечника размером 100X20X3 мм марки 600 НН. Конструкция магнитной антен­ны показана на рис. 36. Намоточные данные всех катушек приемника и их настроечные сердечники приведены в табл. 13.

В приемнике могут быть применены транзисторы Т1-Т4 с коэффициентом переда­чи тока hi _]Э= 40-50; транзисторы Т7, Т8 с h_21Э=50-80. Применение транзисторов 77 -Т4 с коэффициентом передачи тока h_21Э>50 нежелательно, так как чувствительность приемника достаточно высока и при сравнительно небольших габаритных размерах мо­жет привести к самовозбуждению. Транзисторы Т12, Т15 (типа МП16) и Т13, Т14 (ти­па МП11) в целях уменьшения гармонических искажений должны иметь примерно одинаковые коэффициенты передачи тока h_21Э. Допустимо различие не более чем на 15-20%. Могут быть применены транзисторы с h_21э= 40-60. Транзисторы П403 могут быть заменены П423, П416, ГТ308, транзисторы ПИ - наМПЗ? с любыми буквенными индексами. В качестве конденсаторов С51, С52, СП - С14 желательно подобрать кон­денсаторы с хорошим температурным коэффициентом емкости (ТКЕ). Таким требо­ваниям отвечают керамические конденсаторы типов КТ-2А и КМ.

Конструкция корпуса-шасси приемника имеет несколько отличную конструкцию от применяемых обычно радиолюбителями. Корпус-шасси изготовлен из дюралюминия и имеет сотовую структуру-ячейки, в которые помещают функциональные узлы-блоки. Расположение основных блоков показано на рис. 41. Такая конструкция обеспечи­вает (без применения экранов на KB и ПЧ контурах) отличную экранировку и позво­ляет легко настроить приемник. Регулятор громкости с выключателем питания (пере­менный резистор R31) использован от приемника „Гауя". В приемнике применен са­модельный переключатель диапазонов кулачкового типа на шесть положений с фикса­цией через 60° (по числу диапазонов) .

Налаживание. Для настройки приемника необходимы следующие приборы: генера­тор стандартных сигналов ГСС-6 или Г4-18, генератор звуковой частоты ГЗ-33, осцил­лограф НЧ любого типа, измеритель емкостей любого типа, авометр ТТ-1, Ц-435 либо Ц-51 и др. Ввиду блочной конструкции описываемого приемника его налаживание лег­че осуществить отдельными блоками, а затем окончательно настроить в общей сборке. Как обычно, сначала налаживают УНЧ, затем блок ПЧ и в последнюю очередь блок ВЧ в совокупности с уже настроенными остальными блоками, так как металлическая кон­струкция корпуса-шасси может несколько изменить результаты предварительной наст­ройки. После проверки правильности монтажа и установки деталей на блок УНЧ по­дают питание от двух последовательно соединенных батарей 3336Л. В разрыв цепи пи­тания включают миллиамперметр с пределом измерения 15 — 30 мА. Вместо резистора R32 временно впаивают переменный резистор, сопротивление которого равно 47-100 кОм. Изменяя сопротивление этого резистора, необходимо добиться, чтобы напряжение на коллекторах транзисторов Т13 и 775 составляло половину напряжения источника питания, а ток покоя всего УНЧ не превышал 2,5 - 3,0 мА. При проверке свойств УНЧ на его вход через разделительный конденсатор емкостью 10,0 мкФ подается напряжение 0,2 В с частотой 1 кГц. На выход подключают динамическую головку 0,1 ГД-6 или эквивалент нагрузки - резистор сопротивлением 8 Ом. Параллельно нагрузке подклю­чают измеритель напряжения выхода типа ИВ4 или осциллограф. При указанных на схе­ме сопротивлениях резисторов УНЧ развивает на нагрузке 8 Ом мощность 100 мВт, что соответствует напряжению на выходе около 1 В. Если при указанном напряжении на входе мощность на выходе будет меньше, сопротивление резистора R36 следует уменьшить, при ограничении амплитуды выходного напряжения - увеличить. Искаже­ния типа „ступенька" должны отсутствовать. При их наличии сопротивления резисторов R34 и R35 необходимо увеличить. Затем проверяют частотную характеристику усилите­ля. Завал частотной характеристики на частоте 200 Гц не должен превышать -6 дБ, в противном случае необходимо увеличить емкость конденсатора С47. На этом налаживание УНЧ заканчивается, и его помещают в корпус.

Таблица 12
