Примечание. Коэффициент передачи тока h _21Э может отличаться от рекомендуемого на 15 — 20 %.

Рис. 8. Конструкция платы KB диапазонов

Рис. 9. Конструкция платы СВ диапазона

Рис. 10. Переключатель диапазонов в сборе

Сборку переключателя производят согласно рис. 10. В первую очередь собирают сам барабан, для чего на ось 2 устанавливают фланцы 3 и крепят их на оси четырьмя винтами М2Х6. Затем подшипник 6 запрессовывается в один из кронштейнов 7. Стопор­ное кольцо 4 закрепляют с помощью двух винтов М2ХЗ с потайной головкой к другому кронштейну. Сначала на ось надевают кронштейн с подшипником, затем - указатель диапазона и предварительно фиксируют его в любом положении двумя винтами М2Х6. В стопор вкладывают пружины и шарики с легким усилием надевают на ось и закрепляют стопор двумя винтами М2Х6. Собранный переключатель устанавливают на плату и закрепляют четырьмя винта­ми М2Х6. Ослабив винты, крепящие фланцы, устанавливают их так, чтобы грани были параллельны. Ось переключателя ставится в одно из фиксируемых положений. Закрепив одну из планок на фланцах и вращая сам барабан на оси, устанавливают его в такое положение, при котором контакты на плате находятся напротив контактных пружин. Это положение фиксируется винтами. После этого закрепляют остальные платы каждую четырьмя винтами М2Х6 в том порядке, как они обозначены на указателе диапазонов. Затем фиксируют указатель диапазона. Полностью собранный переключатель должен обеспечивать быстрое перекттючение и надежную фиксацию положений.

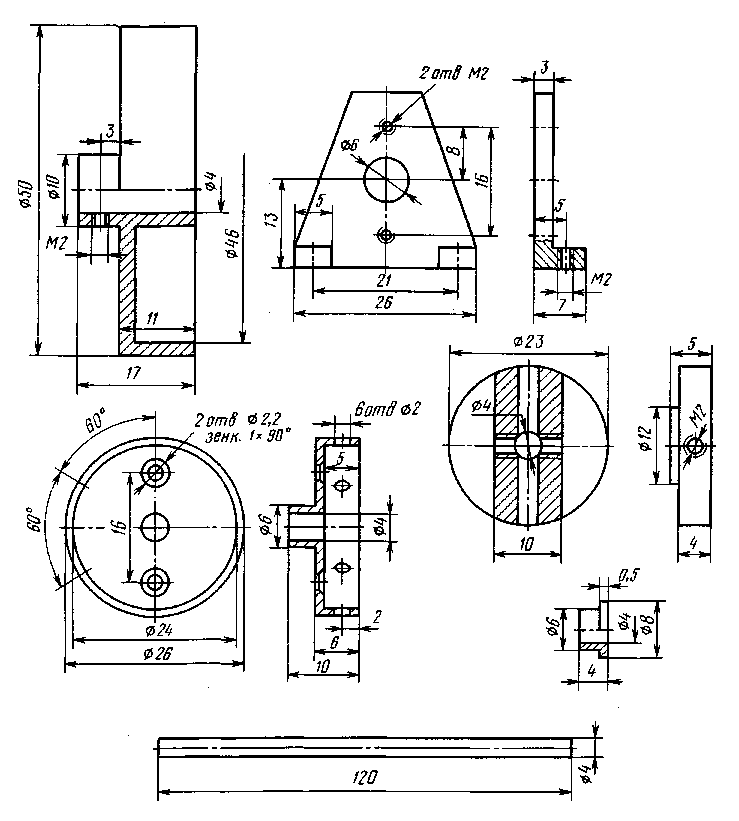

Рис. 11. Детали, входящие в переключатель диапазонов

Контактные пружины крепят к планке заклепками, изготовленными из медной отожженной проволоки диаметром 1 мм. Собранный токосъемник закрепляют двумя винтами М2Х8 к стойкам 8 и устанавливают на плате с помощью двух винтов М2Х10.

Конструкция верньерного устройства показана на рис. 12, а входящие в него дета­ли - на рис. 13. Передаточное отношение 6:1 осуществляется за счет разных диаметров ручки настройки с маховиком 2, закрепленного винтом 3, и диска 4, укрепленного на КПЕ. Подшкальник 1 изготовлен из дюралюминия марки Д16Т. На нем закреплены (ус­тановлены с помощью винтов 8) три ролика 7, определяющие направление движения пассика. Ролики изготовлены из латуни марки ЛС-59 и покрыты никелем. Диск 3 из дюралюминия марки Д16Т. Для поддержания постоянного натяжения пассика исполь­зуют две спиральные пружины, помещенные в сектор, вырезанный в диске. Указатель настройки (5,6) изготовлен из оргстекла, посредине сделана риска, закрашенная нитро­эмалью.

Рис. 11

Рис. 12. Конструкция верньерного устройства

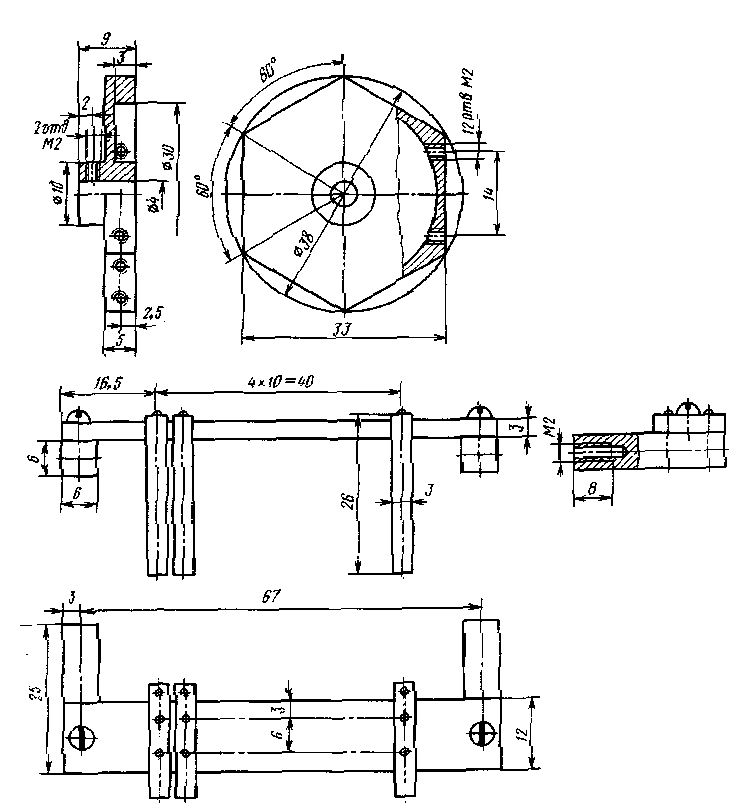

Рис. 13. Детали верньерного устройства

Налаживание собранного приемника производят в следующей последовательности: проверяют правильность расположения деталей и выполненного монтажа, измеряют и корректируют режимы работы транзисторов по постоянному току, проверяют работо­способность УНЧ и детектора, настраивают контуры ПЧ и ФСИ, гетеродинные контуры, производят сопряжение. Для того чтобы правильно настроить приемник и получить хорошие результаты, необходима соответствующая измерительная аппаратура: генера­тор стандартных сигналов Г4-18А (ГСС-6), генератор звуковой частоты ГЗ-33, авометр Ц-20, Ц-51 или ТТ-3 (ТТ-1), измеритель выходного напряжения ИВ-4 или милливольт­метр, осциллограф любого типа. При наличии некоторого опыта достаточно иметь только генератор стандартных сигналов. Здесь описана методика настройки приемника перечисленными приборами.

Налаживание приемника начинают с УНЧ. Для измерения выходного напряжения параллельно звуковой катушке головки или эквиваленту нагрузки подключают измери­тель выхода и осциллограф. Вольтметр постоянного тока с пределом измерения 5 — 10 В подключают между точкой соединения эмиттера транзистора Т12 (см. рис. 2) и коллек­тором транзистора Т13. Напряжение в этой точке должно составлять половину напряже­ния источника питания. Если оно меньше этого значения, то сопротивление резистора R33 необходимо уменьшить, если больше - увеличить. При выполнении этой операции вместо постоянного резистора R33 целесообразно временно включить переменный резистор сопротивлением 47 Ом. Ток покоя (при отсутствии сигнала) 9-10 мА. Первый каскад УНЧ подбора режима по постоянному току не требует. Затем регулятор гром­кости устанавливается в положение, соответствующее максимальному усилению. Цепь обратной связи R31C37 временно отключается. Сигнал со звукового генератора с частотой 1000 Гц через вспомогательный конденсатор 10-20 мкФ подается на базу транзистора Т8. Напряжение, подаваемое с генератора, должно быть таким, чтобы напряжение на нагрузке было минимальным - примерно 0,1-0,2 В. При этом форма напряжения в общей точке выходного каскада должна быть без характерных искажений типа "ступенька". Для устранения их необходимо изменить смещение на базах транзис­торов Т12 и Т13, подобрав другой диод либо включив последовательно с ним резистор сопротивлением 5-10 Ом. После этого восстанавливают цепь обратной связи R31C37. Подбором сопротивления резистора R31 необходимо установить чувствительность усилителя равной 40-50 мВ при выходном напряжении на нагрузке 2 В. В правильно отрегулированном УНЧ при увеличении входного сигнала наступает симметричное ограничение положительной и отрицательной полуволн выходного напряжения.

Налаживание УПЧ сводится к установлению режимов транзисторов по постоян-ному току, настройке контуров на промежуточную частоту, подбору сопротивления резистора R25 в системе АРУ. Перед настройкой подбором сопротивлений резисторов R8, R15, R17 устанавливают режимы транзисторов Т2, Т4, Т5 по постоянному току согласно табл. 3. Для исключения маскирующего действия АРУ резистор R25 временно отключается от коллектора транзистора Т6 и подключается к цепи питания тракта УПЧ. После этого на базу транзистора Т5 от ГСС подают модулированный сигнал с частотой 465 кГц (частота модуляции 1 кГц, глубина 30%). Вращая сердечник контура L31С24, добиваются максимума выходного напряжения. По мере увеличения напряжения на выходе входное напряжение следует уменьшать. Затем сигнал с теми же параметрами подают на базу транзистора ТЗ и настраивают контур L29C21. Далее настраивают ФСИ. Перед этим последовательный контур L 25C8 следует отключить. Сигнал от ГСС подают в цепь базы смесителя. Настройку ФСИ осуществляют последовательной подстройкой контуров L26C12, L27C14, L28C16. После того, чтобы исключить взаимное влияние контуров при настройке, используют следующий прием. Контур L27C14 шунтируют резистором сопротивлением 1 кОм и настраивают контур L28C16. Затем шунтируется контур L26C12 и настраивается контур L27C14. Последним настраивается контур L26C12 после снятия шунта. Затем следует подстроить контуры L29C21 W.L31C24, так как действие внутренней обратной связи транзисторов при подключении генератора к базам приводит к некоторой расстройке контуров, включенных в коллекторные цепи.

Таблица 3

Напряжение на электродах транзисторов, В

Примечания: 1. Измерения проводились при напряжении источника питания.9 В относительно заземленного плюса прибо­ром типа Ц-51 при отсутствии сигнала и колебаний гетеродина.

2. Напряжения на электродах транзисторов могут отличаться от указанных в таблице на ±15%.

Таблица 4

При правильно настроенном тракте ПЧ УНЧ должен развивать номинальную мощ­ность (при напряжении с ГСС) 1-2 мкВ. Полоса частот на уровне -6 дБ должна быть 8- 10 кГц, а избирательность по соседнему каналу (при расстройке на ± 10 кГц) - более 40 дБ. Налаживание всего тракта заканчивают настройкой последовательного резонанс­ного контура L25C8 на частоту 465 кГц. Для настройки этого контура его подключают к базе транзистора Т2. Модулированный сигнал частотой 465 кГц, напряжением 5-10 мкВ подают на базу транзистора Т2 через разделительный конденсатор емкостью 1000 пФ и, вращая сердечник контура L25C8, добиваются минимального напряжения на выходе приемника. Затем проверяют действие системы АРУ, предварительно переклю­чив резистор R25 согласно принципиальной схеме и отключив входную цепь и контур L25C8. Измерив напряжение на выходе приемника при входном сигнале 20 мкВ, увеличивают на входе напряжение на 40 дБ (100 раз), при этом напряжение на выходе должно измениться не более чем в 2 раза (6 дБ). Если выходное напряжение увеличи­вается более чем в 2 раза, то необходимо уменьшить сопротивление резистора R25 или подобрать транзистор ТЗ с большим коэффициентом передачи тока Л ₂1э. Окончательное налаживание приемника начинают с настройки контуров гетероди­на, т. е. их укладки в заданные границы. Граничные частоты каждого из шести диапазо­нов приведены в табл. 4. Перекрытие частоты гетеродина на каждом диапазоне должно укладываться в заданные пределы с учетом возможного ухода частоты настройки контуров. Допуск на KB диапазонах должен составлять 3 — 5% граничных частот каждого диапазона в сторону их расширения. Учитывая, что контуры взаимно влияют друг на друга (в виду малых габаритных размеров барабанного переключателя), следует про­изводить настройку, начиная с более низкочастотных диапазонов: СВ, 49,41,31, 25,20 м. Для настройки гетеродинных и входных контуров приемника необходимо предва­рительно проверить правильность установки стрелки указателя в крайнем правом положении (конденсатор переменной емкости полностью введен), центр указателя должен находиться от края шкалы не более чем на 2-3 мм. Настройку диапазона СВ производят в следующем порядке. Указатель настройки устанавливают в крайнее правое положение (конденсатор переменной емкости в поло­жении максимальной емкости). От ГСС на стандартную рамку или виток связи, под­соединенный к делительной головке, связанной с магнитной антенной, подают сигнал, модулированный частотой 520 кГц (частота модуляции 1кГц, глубина модуляции 30%), и вращением сердечника катушки L21 добиваются максимума напряжения на выходе приемника. Затем указатель настройки устнавливают в крайнее левое положение (кон­денсатор переменной емкости в положении минимальной емкости) и от ГСС подают сигнал с частотой 1620 кГц. Вращением ротора подстроечного конденсатора С1 доби­ваются максимума напряжения на выходе приемника. После этого следует проверить настройку в низкочастотной части диапазона и в случае необходимости настроить кон­тур вновь на частоту 520 кГц вращением сердечника, затем настроить контур на частоту 1620 кГц подстроечным конденсатором С1 и т. д. При точно подобранной емкости последовательного конденсатора С1^: и пра­вильно уложенном в диапазон контуре гетеродина сопряжение входных контуров СВ диапазона производят в двух точках, соответствующих частотам F1 и F2, а сопряжение в точке F_cp получается автоматически. Численные значения Fl, F2, F_Cn равны 600, 1500, 1000 кГц соответственно. Сопряжение контуров ведут следующим образом. Магнитную антенну, как и при укладке частоты контура гетеродина, слабо связывают с ГСС с помощью витка связи, подсоединенного к делительной головке, и от него подают сигнал частотой 600 кГц при частоте модуляции 1 кГц и глубине модуляции 30%. Приемник настраивают на частоту ГСС. Перемещая катушку магнитной антенны вдоль ферри-тового стержня, настраивают входную цепь по максимуму выходного напряжения. При этом катушка магнитной антенны должна находиться на 2/5 длины ферритового стерж­ня с любой стороны. Если для получения максимума выходного напряжения катушку придется сдвинуть на самый край ферритового стержня, то необходимо уменьшить ее индуктивность, обмотав несколько витков. Если же она будет на середине стержня, то следует к контурной катушке домотать несколько витков. После сопряжения приемника на частоте 600 кГц ГСС перестраивают на частоту 1500 кГц и настраивают приемник на эту частоту. Вращая ротор подстроечного конден­сатора С1 входного контура, добиваются максимума напряжения на выходе. По мере увеличения чувствительности сигнал, подаваемый от ГСС, следует уменьшать, так как при большом сигнале настройка затрудняется из-за действия АРУ. Сопряжение на верх­ней частоте обязательно приводит к нарушению настройки на нижней частоте, поэтому необходимо повторно произвести настройку на нижней частоте, затем на верхней и так до получения точного сопряжения. При этом обеспечиваются высокая чувствительность и избирательность приемника. Точность настройки на F_cp определяют с помощью индикаторной палочки, метод проверки которой будет ниже описан. После окончания настройки СВ диапазона сердечник гетеродинного контура и поло­жение катушки входного контура фиксируют клеем БФ-4 и переходят к сопряжению входных и гетеродинных контуров KB диапазонов. Ввиду того что все KB диапазоны растянутые и входной контур в зависимости от диапазона имеет на уровне -6 дБ полосу пропускания 200-400 кГц, можно произвести сопряжение в одной точке на частоте f_ср соответствующего диапазона с небольшой потерей чувствительности на краях диапазо­нов. Укладку частот гетеродина на KB диапазонах начинают с самого низкочастотного.

Переносный супергетеродинный радиоприемник "континент-3"

Переносный транзисторный радиоприемник "Континент-3", внешний вид которо­го показан на рис. 14, собран на 13 транзисторах и пяти полупроводниковых диодах. Он предназначен для приема программ радиовещательных станций в диапазоне СВ 187 -570 м (515 - 1605 кГц) и в четырех растянутых KB диапазонах: 25 м (11,6 — 12,1 МГц); 31м (9,5 - 9,7 МГц); 41 м (7,0- 7,3 МГц); 49м (5,95 -6,2 МГц). Основные параметры приемника приведены ниже. Чувствительность приемника (при Р_вых= 5 мВт и отношении сигнал-шум 20 дБ):

в СВ диапазоне.................................< 800 мкВ

в KB диапазоне.................................<20 мкВ

Избирательность по соседнему каналу

(при расстройке на 10 кГц).........................> 40 дБ

Ослабление зеркального канала:

на СВ диапазоне................................> 30 дБ

на KB диапазоне................................> 16 дБ

Полоса пропускания ВЧ приемника на

уровне -6 дБ.................................. 7 кГц

Автоматическая регулировка усиления в приемнике работает таким образом, что при изменении напряжения сигнала на входе на 40 дБ напряжение на выходе меняется не более чем на 6 дБ.

В приемнике применен УНЧ, номинальная выходная мощность которого в зави­симости от напряжения питания может быть от 0,5 до 1,6 Вт. Рабочая полоса частот УНЧ 100 - 10 000 Гц. Коэффициент нелинейных искажений НЧ тракта - не более 3% при максимальной мощности. В приемнике использована динамическая головка типа 0,5 ГД-37.

Для расширения возможностей применения приемника в нем конструктивно пре­дусмотрен вариант использования его и как автомобильного. С этой целью установлены два реле типа РЭС-15, которые при подключении источника постоянного тока напряже­нием свыше 9 В автоматически отключают внутреннее питание приемника и подключают к выходу усилителя динамическую головку более высокой мощности (типа 4ГД-28), чем устанавливаемая в приемнике. Для подключения антенн приемника предусмотрена установка ВЧ разъема, расположенного на задней стенке корпуса приемника.

Приемник в переносном варианте питается от двух батарей 33 36Л напряжением 9 В, как автомобильный - от автомобильной батареи 13,8 В, в стационарных усло­виях — от выпрямителя сетевого напряжения — 13,8 В. Номинальная выходная мощ­ность при питании от батарей 0,5 Вт; максимальная - 0,8 Вт. При работе от внешнего источника номинальная мощность 1 Вт, максимальная - 1,6 - 1,8 Вт. Ток, потребляе­мый в режиме Покоя (при отсутствии сигнала), при напряжении питания 9 В не более 9-10 мА, при питании от источника 13,8 В 14-15 мА. Продолжительность непрерывной работы со средней громкостью звучания при использовании внутреннего источника питания 25-30 ч.

Рис. 14. Внешний вид радиоприемника „Континент-3 "

В переносном варианте и стационарном режиме прием осуществляется на телеско­пическую антенну, встроенную в радиоприемник, при автомобильном варианте — на телескопическую антенну автомобиля.

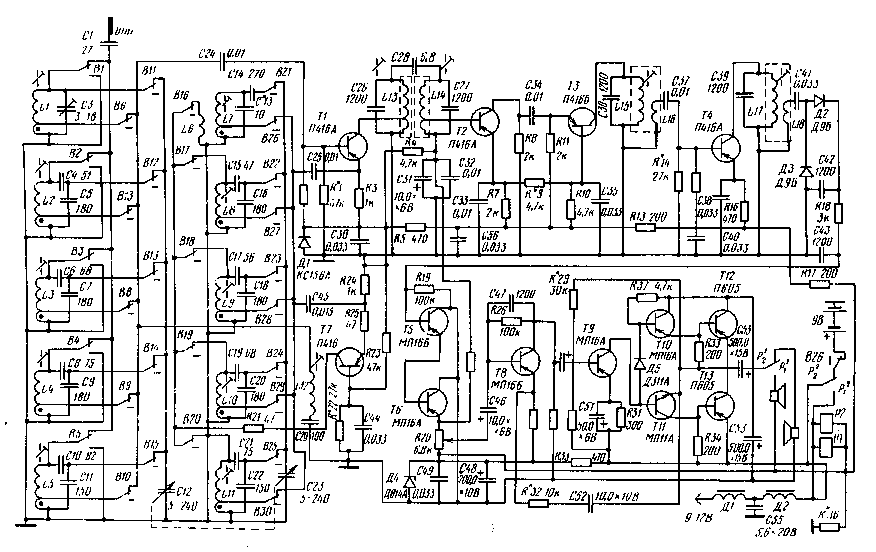

Рис. 15. Принципиальная схема радиоприемника „Континент-3" (конденсатор С53 подключен к эмиттеру Т12 и коллектору Т13).

Габаритные размеры приемника 204X164X64, масса с источником питания - око­ло 1,5 кг.

Принципиальная схема радиоприемника приведена на рис. 15, а монтажная - на рис. 16. Как видно из принципиальной схемы, входные и гетеродинные контуры включе­ны так же, как в промышленном приемнике "Геолог-1", что позволяет упростить коммутацию и использовать один конденсатор С45 в качестве элемента обратной связи гетеродина для всех диапазонов.
