Організація будівельного виробництва

Вступ

Згідно із завданням промислова будівля складається із трьох зблокованих цехів. В плані вона має прямокутну форму. Перший і другий прольоти являють собою цехи розмірами (в осях) 18х96 м і третій - 24х96 м. Матеріал каркасу промислової будівлі - залізобетон.

Крок колон в першому і другому прольоті становить 6 м, в третьому - 12 м. Крок конструкцій покриття становить 6 м в усіх трьох прольотах. Тому в третій частині будівлі передбачено встановлення підкроквяної металевої ферми масою 9,4 тони.

Для роботи промислового підприємства передбачено мостові крани в кожному прольоті.

Каркас виконаний із залізобетону і складається з монолітних фундаментів і фундаментних балок, одногілкових колон, підкроквяних ферм (третій проліт), ферм покриття та залізобетонних плит покриття. Стіни виконані із стінових сендвіч панелей. Віконні блоки довжиною 6 м і висотою 1.2 або 1.8 м виконані із сталі з нащільниками із алюмінію. Ворота передбачено в 1, 2 і 3 прольоті з торців будівлі в кількості 6 шт., по одному з кожної сторони. Їхні розміри 4.2х4.2 м.

Для захисту фундаментів від атмосферних опадів передбачено влаштування вимощення шириною 1 м із ухилом 1:10 по периметру будівлі. Для заїзду транспорту в цех через ворота навпроти них влаштовуються пандуси.

Графічна частина завдання до курсового проекту

Рисунок 1.1 - План об’єкта

Рисунок 1.2 - Розріз об’єкта 1-1

1. Визначення параметрів робіт зі зведення каркаса об’єкта

.1 Визначення переліку та обсягу будівельно-монтажних робіт зі зведення каркаса об’єкта

Після аналізу плану і розрізів об’єкту можна скласти перелік робіт, які потребують використання кранів.

Таблиця 1.1 - Перелік будівельно-монтажних робіт зі зведення підземної та надземної частини будівлі та їх одиниці виміру

№ з/п	Найменування робіт	Од. вим
1	2	3
1	Монтаж збірних з/б фундаментів	1000м3
2	Монтаж колон	1т
3	Монтаж фундаментних балок	100шт
4	Монтаж підкранових балок	1т
5	Монтаж підкроквяних ферм	шт
6	Монтаж ферм (балок) покриття	1т
7	Монтаж плит покриття	100м2
8	Монтаж стінових панелей	1т
9	Монтаж віконних блоків	т
10	Монтаж воріт	т

Маючи перелік робіт, які потребують використання кранів визначаємо обсяги робіт. При чому обсяг робіт по кожному прольоту визначаємо окремо. Дані заносимо до таблиці 1.2.

Таблиця 1.2 - Відомість підрахунку обсягів робіт

№ з/п	Найменування робіт	Од. вим	Формула підрахунку	Кількість
1	Монтаж збірних з/б фундаментів в осях А-Б	1000м3	(1.8х2.1х3.0х17)+(1.5х1.2х 1.8х17)+(1.8х1.2х2.4х15)	0,33
	Монтаж збірних з/б фундаментів в осях Б-В	1000м3	(1.8х2.1х3.0х8)+(2.4х1.8х1.5х9)	0,15
	Монтаж збірних з/б фундаментів в осях В-Г	1000м3	1.8х2.1х1.5х9	0,05
2	Монтаж колон в осях А-Б	100шт	згідно з кресленням	0,34
	Монтаж колон в осях Б-В	100шт	згідно з кресленням	0,34
	Монтаж колон в осях В-Г	100шт	згідно з кресленням	0,18
3	Монтаж фундаментних балок в осях А-Б	100шт	згідно з кресленням	0,2
	Монтаж фундаментних балок в осях Б-В	100шт	згідно з кресленням	0,04
	Монтаж фундаментних балок в осях В-Г	100шт	згідно з кресленням	0,14
4	Монтаж підкранових балок в осях А-Б	100шт	згідно з кресленням	0,32
	Монтаж підкранових балок в осях Б-В	100 шт	згідно з кресленням	0,32
	Монтаж підкранових балок в осях В-Г	100 шт	згідно з кресленням	0,16
5	Монтаж підкроквяних ферм в осях В-Г	100 шт	згідно з кресленням	0,16
Монтаж ферм і плит покриття
6	Монтаж ферм покриття в осях А-Б	100 шт	згідно з кресленням	0,17
	Монтаж ферм покриття в осях Б-В	100 шт	згідно з кресленням	0,17
	Монтаж ферм покриття в осях В-Г	100 шт	згідно з кресленням	0,17
7	Монтаж плит покриття в осях А-Б	100 шт	96х18/(1.5х6)	1,92
	Монтаж плит покриття в осях Б-В	100 шт	96х18/(1.5х6)	1,92
	Монтаж плит покриття в осях В-Г	100 шт	96х24/(1.5х6)	2,56
Монтаж стінових і віконних блоків
8	Монтаж стінових панелей (6х1,2) в осях А-Б	100 шт	96х(11.4-4.2)/(6х1.2)	0,96
	Монтаж стінових панелей (6х1,2) в осях Б-В	100 шт	(18х11.4-4.2*4.2)/(6х1.2)	0,26
	Монтаж стінових панелей (6х1,2) в осях В-Г	100 шт	96х(11.4-4.2)/(6х1.2)	0,96
9	Монтаж віконних блоків в осях А-Б	т	96х4.2х0.0136	5,5
	Монтаж віконних блоків в осях В-Г	т	96х4.2х0.0136	5,5
10	Монтаж воріт в осях А-Б	т	2*0,646	1,29
	Монтаж воріт в осях Б-В	т	2*0,646	1,29
	Монтаж воріт в осях В-Г	т	2*0,646	1,29

1.2 Визначення трудомісткості та тривалості робіт із зведення підземної та надземної частин об’єкта

На основі відомості підрахунку обсягів робіт визначаємо їх трудомісткість за допомогою збірників РЕКН [2] і програмного комплексу АВК-5 [3]. Усі розрахунки зводимо до таблиці 1.3.

Таблиця 1.3 - Відомість підрахунку трудомісткості робіт*

№ з/п	Найменування робіт	Од. вим	Кількість	Норма робіт робі,люд-год.	Норма машиніста люд-год	Загальна потреба Люд-днів		Нормативний збірник
1	2	3	4	5	6	7		8
1	Влаштування монолітних з/б фундаментів в осях А-Б	1000м3	0,33	919,3	44,69	37,92		6-1-5
	Влаштування монолітних з/б фундаментів в осях Б-В	1000м3	0,15	919,3	44,69	17,24		6-1-5
	Влаштування монолітних з/б фундаментів в осях В-Г	1000м3	0,05	919,3	44,69	5,75		6-1-5
2	Монтаж колон в осях А-Б	100шт	0,34	1438,4	310,29	61,13		7-5-6
	Монтаж колон в осях Б-В	100шт	0,34	1438,4	310,29	61,13		7-5-6
	Монтаж колон в осях В-Г	100шт	0,18	1438,4	310,29	32,36		7-5-6
3	Монтаж фундаментних балок в осях А-Б	100шт	0,2	543,75	66,31	13,59		7-1-15
	Монтаж фундаментних балок в осях Б-В	100шт	0,04	543,75	66,31	2,72		7-1-15
	Монтаж фундаментних балок в осях В-Г	100шт	0,14	543,75	66,31	9,52		7-1-15
4	Монтаж підкранових балок в осях А-Б	100шт	0,32	1347,05	261,87	53,88		7-9-10
	Монтаж підкранових балок в осях Б-В	100шт	0,32	1347,05	216,87	53,88		7-9-10
	Монтаж підкранових балок в осях В-Г	100шт	0,16	1347,05	216,87	26,94		7-9-10
5	Монтаж підкроквяних ферм в осях В-Г	100шт	0,16	1725,5	405,03	34,51		7-12-9
Монтаж ферм і плит покриття
6	Монтаж ферм в осях А-Б	100шт	0,17	2030,0	479,18	43,14	7-12-16
	Монтаж ферм в осях Б-В	100шт	0,17	2030,0	479,18	43,14	7-12-16
	Монтаж ферм в осях В-Г	100шт	0,17	2030,0	479,18	43,14	7-12-16
7	Монтаж плит в осях А-Б прольоті	100шт	1,92	298,7	66,79	71,69	7-13-2
	Монтаж плит покриття в осях Б-В	100шт	1,92	298,7	66,79	71,69	7-13-2
	Монтаж плит покриття в осях В-Г	100шт	2,56	298,7	66,79	95,58	7-13-2
	Монтаж стінових і віконних блоків
8	Монтаж стінових панелей (6х1,2) в осях А-Б	100шт	0,96	816,35	175,65	97,96	7-16-1
	Монтаж стінових панелей (6х1,2) в осях Б-В	100шт	0,26	816,35	175,65	26,53	7-16-1
	Монтаж стінових панелей (6х1,2) в осях В-Г	100шт	0,96	175,65	97,96	7-16-1
9	Монтаж віконних блоків в в осях А-Б	т	5,5	128,48	8,84	88,33	9-44-1
	Монтаж віконних блоків в в осях В-Г	т	5,5	128,48	8,84	88,33	9-44-1
10	Монтаж воріт в осях А-Б	т	1,29	66,24	13,04	10,68	9-46-1
	Монтаж воріт в осях Б-В	т	1,29	66,24	13,04	10,68	9-46-1
	Монтаж воріт в осях В-Г	т	1,29	66,24	13,04	10,68	9-46-1

Після підрахунку трудомісткості по зведенню надземної частини будівлі необхідно визначити тривалість робіт. Для цього за допомогою збірників ЕНиР [4,5] задаємося складом бригад і кількістю змін. Також для спрощення деякі роботи, які ведуться однією і тією ж бригадою (за професійним складом) об’єднуємо. Розрахунки заносимо в таблицю 1.4.

Таблиця 1.4 - Відомість підрахунку тривалості робіт зі зведення надземної частини будівлі

№ з/п	Найменування робіт	Обсяг робіт		Трудомістк.,люд.-дні.	Тривалість, дні	Кількість змін	Склад ланки	Чисел. працю- ючих у зміну
		Од. вим	Кіл-ть
1	Влаштування монолітних з/б фундаментів в осях А-Б	1000м3	0,33	37,92	5	2	Бетонувальники:5р.-1чол, 4р.-1чол.,3р.-2чол	4
	Влаштування монолітних з/б фундаментів в осях Б-В		0,15	17,24	3
	Влаштування монолітних з/б фундаментів в осях В-Г		0,05	5,75	1
2	Монтаж колон в осях А-Б	100 шт	0,34	61,13	8	2	Монтажник 5 р.-1, 4 р.-1, 3 р.-2,	4
	Монтаж колон в осях Б-В		0,34	61,13	8
	Монтаж колон в осях В-Г		0,18	32,36	5
3	Монтаж фундаментних балок в осях А-Б	100шт	0,2	13,59	5	1	Монтажники: 5р.-1чол.,4р.-1чол,3р.-1чол,.	3
	Монтаж фундаментних балок в осях Б-В		0,04	2,72	1
	Монтаж фундаментних балок в осях В-Г		0,14	9,52	4
4	Монтаж підкранових балок в осях А-Б	100 шт	0,32	53,88	6	2	Монтажник 5 р.-1, 4 р.-1, 3 р.-2, електозварювальник 5р-1	5
	Монтаж підкранових балок в осях Б-В		0,32	53,88	6
	Монтаж підкранових балок в осях В-Г		0,16	26,94	3
5	Монтаж підкроквяних ферм в осях В-Г	100 шт	0,16	34,51	4	2	Монтажник 5 р.-1, 4 р.-1, 3 р.-2, електозварювальник 5р-1	5
6	Монтаж ферм і плит покриття в осях А-Б	100 ш	2,09	114,83	12	2	Монтажник 5 р.-1, 4 р.-1, 3 р.-2, електозварювальник 5р-1	5
	Монтаж ферм і плит покриття в осях Б-В		2,09	114,83	12
	Монтаж ферм і плит покриття в осях В-Г		2,73	138,72	14
7	Монтаж стінових і віконних блоків в осях А-Б	100 шт	7,75	196,97	17	2	Монтажник 5 р.-1, 4 р.-1, 3 р.-2, електозварювальник 5р-2	6
	Монтаж стінових і віконних блоків в осях Б-В		1,55	94,56	10
	Монтаж стінових і віконних блоків в осях В-Г		7,75	196,97	17

2. Технологія зведення підземної та надземної частини об’єкта потоковим методом

.1 Розрахунок варіантів потокового виконання робіт

Спочатку приймаємо роздільний метод монтажу конструкцій будівлі із застосуванням 7 кранів. Кожен кран монтує по черзі конструкції в кожному прольоті. Схеми руху кранів та матриця розрахунку наведені на рисунках 2.1 2.2.

Рисунок 2.1 - Схеми проходок кранів (варіант 1)

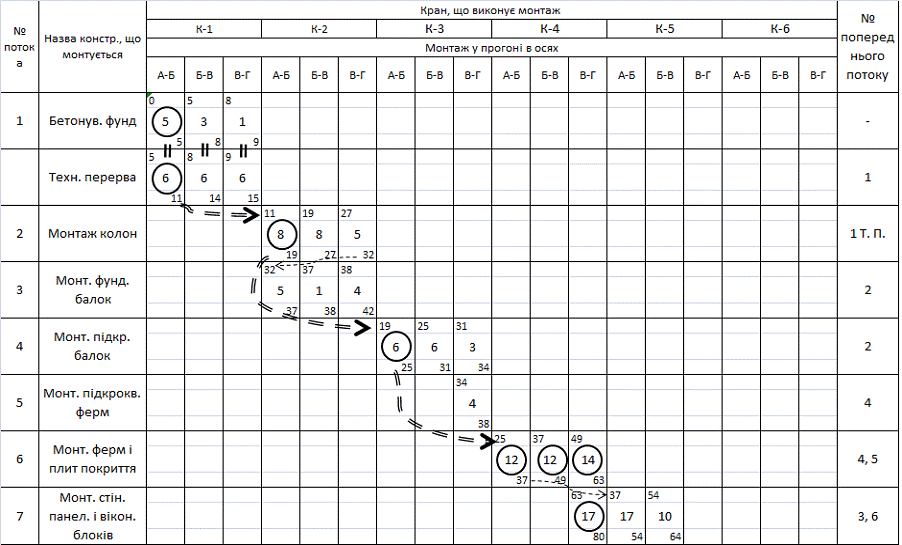

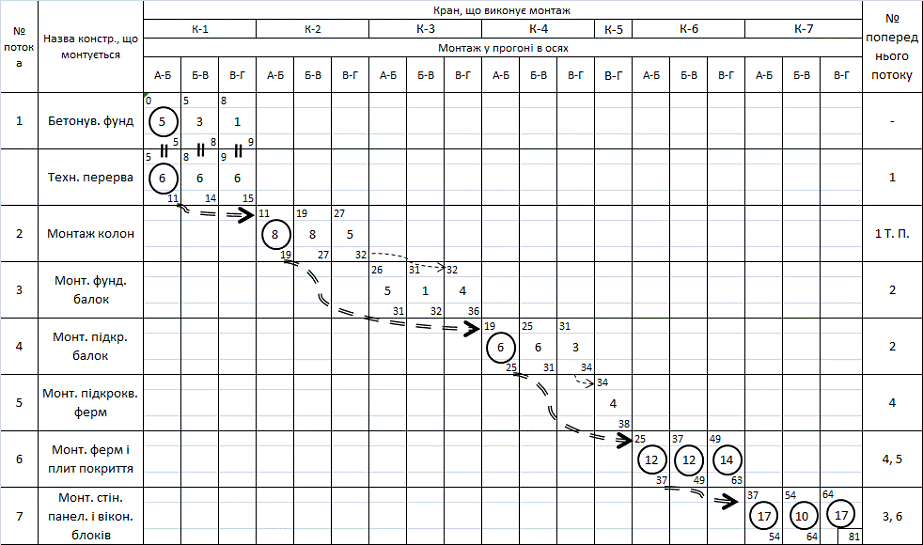

Рисунок 2.2 - Матриця-1 розрахунку потокового виконання робіт (варіант 1)

Після аналізу критичного шляху матриці 1 у другому варіанті кількість монтажних кранів скорочено до п'яти внаслідок того, що другому крану планується виконувати монтаж підкранових балок, а другому крану доручено вести монтаж підкроквяних ферм у прольоті 20-24, що дозволить скоротити загальну тривалість робіт.

Рисунок 2.3 - Схеми проходок кранів (варіант 2)

Рисунок 2.4 - Матриця-2 розрахунку потокового виконання робіт (варіант 2)

Із аналізу головного шляху матриці 2 випливає, що для скорочення загальної тривалості будівництва третьому крану додатково планується виконання монтажу конструкцій покриття та огороджуючих конструкцій в прогоні 20-24. Розрахунок матриці 3 показав, що додаткове використання третього крана дало загальне скорочення тривалості будівництва на 38днів.

Рисунок 2.5 - Схеми проходок кранів (варіант 3)

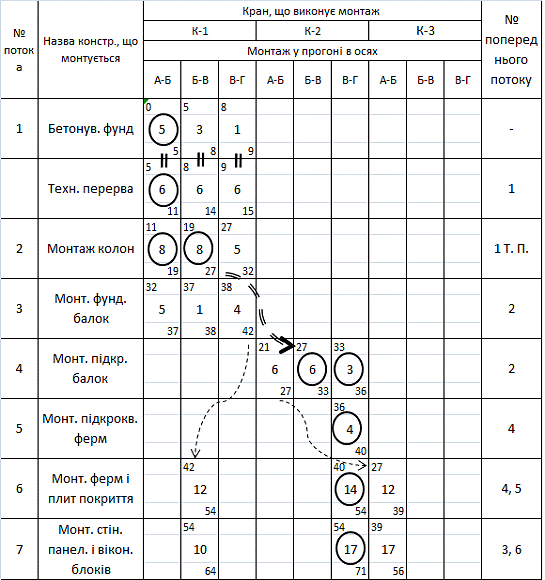

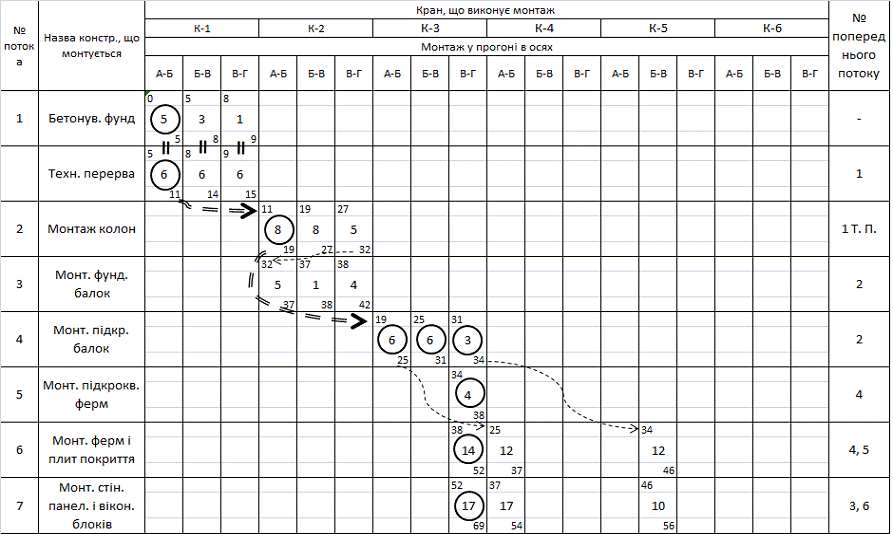

Рисунок 2.6 - Матриця-3 розрахунку потокового виконання робіт (варіант 3)

У четвертому варіанті планується використовувати при будівництві об’єкта три монтажні крани. В цьому варіанті першому кранові окрім монтажу фундаментів доручено монтаж колон , покриття і віконних, стінових блоків в 1-5. Другий кран виконує монтаж фундаментних та підкранових балок а також ферм, прогонів, покриття, стінових і віконних блоків та воріт в прогоні 20-24. Третій кран монтує конструкції покриття та стінові панелі в прогоні 5-20. Але загальна тривалість збільшилася на 7 днів порівняно з третім варіантом.

Рисунок 2.7 - Схеми проходок кранів (варіант 4)

Рисунок 2.8 - Матриця-4 розрахунку потокового виконання робіт (варіант 4)

У п’ятому варіанті планується виконувати монтаж п'ятьма кранами. Тривалість виконання робіт скорочена за рахунок виконання виконання монтажу стінових панелей та конструкцій покриття в дві захватки, що дозволить дотримуватись вимог техніки безпеки та скоротити тривалість будівництва на 23 дні.
