Курсовая работа (т): Організація будівельного виробництва

Рисунок 2.9 - Схеми проходок кранів (варіант 5)

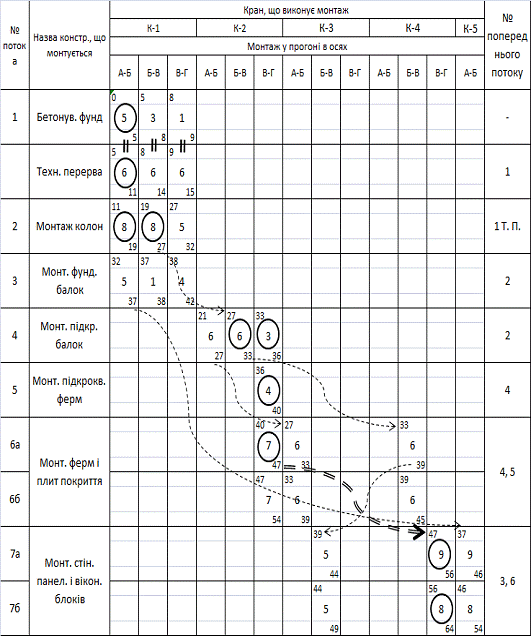

Рисунок 2.10 - Матриця-5 розрахунку потокового виконання робіт (варіант 5)

.2 Вибір монтажних кранів за параметрами монтажу і конструкцій, що монтуються

.2.1 Визначення параметрів монтажого крану із умов влаштування фундаментів

Для влаштування фундаментів підбираємо монтажний кран залежно від висоти підйому, вильоту стріли крана при монтажі конструкції і її маси. Визначені максимальні параметри, а також фактичні параметри підібраних кранів заносимо в таблицю 2.1.

Монтажний крани підбираються за трьома параметрами: монтажної маси елемента, висоти підйому гака, вильоту стріли.

Монтажна маса елемента  визначається за формулою

,

Де  - маса будівельної конструкції;

 - маса вантажозахватного пристрою.

Необхідна висота підйому крюка  визначається

,

Де  - висота поліспаста (приймається в межах 2…6 м);

 - запас по висоті між опорою та низом елемента, що монтується (приймається 0,5 …1 м);

 - висота елемента, який монтується;

 - висота вантажозахватного пристрою.

Рисунок 2.11 - Схема до визначення монтажних параметрів при влаштуванні монолітних фундаментів

Виліт стріли крана визначається з двох умов:

мінімальний - за умови безпечного повертання крана навколо власної осі;

максимальний - за умови безпечної подачі будівельної конструкції на місце монтажу.

Мінімальна глибина подачі будівельних конструкцій  приймається за умови техніки безпеки і залежить від радіуса поворотної частини крана  (для колісних та гусеничних кранів приймається 5 м) та безпечної відстані від поворотної частини крана до будівельних конструкцій (приймається 1 м). Таким чином

.

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

,

Де  - відстань від осі повороту поворотної частини крана до шарніру повороту стріли (приймається 2,0 м);

 - відстань від рівня стоянки крана до шарніра повороту стріли (приймається 1,5 м);

 - висота поліспаста (приймається в межах 2…6 м).

За таких параметрів приймаємо кран СМК-10

.2.2 Визначення параметрів монтажного крану із умов монтажу колон

Рисунок 2.12 - Схема до визначення монтажних параметрів за умови монтажу колон

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

За таких параметрів приймаємо кран КС-4561.

Визначення довжини стріли крана при монтажі плит покриття та інших конструкцій, які повернуті довшою стороною вздовж стріли крана, виконується за умови уможливлення безпечної відстані від елемента, що монтується, до стріли крана.

2.2.3 Визначення параметрів монтажного крану із умов монтажу фундаментних балок

Рисунок 2.13 - Схема до визначення монтажних параметрів за умови монтажу фундаментних балок

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

За таких параметрів приймаємо кран СМК-10 зі стрілою 10м.

.2.4 Визначення параметрів монтажного крану із умов монтажу підкранових балок

Рисунок 2.14 - Схема до визначення монтажних параметрів за умови монтажу підкранових балок

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

За таких параметрів приймаємо кран КС-6471.

2.2.5 Визначення параметрів монтажного крану із умов монтажу підкроквяних ферм

Рисунок 2.15 - Схема до визначення монтажних параметрів за умови монтажу підкроквяних ферм

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

За таких параметрів приймаємо кран КС-6471

.2.6 Визначення параметрів монтажного крану із умов монтажу ферм, та плит покриття

Рисунок 2.16 - Схема до визначення монтажних параметрів за умови монтажу ферм

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

Рисунок 2.161 - Схема до визначення монтажних параметрів за умови монтажу плит покриття

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Виліт стріли крана в випадку монтажу покриття визначається за формулою

14,4

Де  - довжина конструкції, що монтується;

 - безпечна відстань від конструкції, що монтується до стріли крана (приймається 1м).

Довжина стріли визначається за такою формулою

.

За таких параметрів приймаємо кран МКГ -40

2.2.7 Визначення параметрів монтажного крану із умов монтажу стінових і віконних блоків

Рисунок 2.17 - Схема до визначення монтажних параметрів за умови монтажу стінових та віконних блоків

Монтажна маса елемента  визначається за формулою

Необхідна висота підйому крюка  визначається

,

Довжину стріли крана при мінімальній відстані від будівельних конструкцій визначають за такою формулою

м

За таких параметрів приймаємо кран КС-6471

Таблиця 2.1 - Вибір кранів за максимальними параметрами елементів

.3 Вибір оптимального варіанта технології монтажу об’єкта

Для визначення оптимального варіанта заповнюємо таблицю 2.2 у такому порядку. Спочатку по кожному варіанту відмічаємо знаком «+» монтаж яких конструкцій виконує кожен кран, зазначений у стовпчику 9. Далі визначаємо його марку за максимальними параметрами конструкцій, що монтуються згідно з таблицею 2.1. Після цього обчислюємо вартість роботи кранів по кожному варіанту. Для чого визначаємо тривалість роботи кранів по кожному варіанту за відповідною матрицею та заносимо її в таблицю 2.2. Вибравши вартість машино-зміни для кожного із кранів перемножуємо її на кількість змін роботи крана та таким чином отримуємо вартість роботи кожного крана.

Таблиця 2.2 - Вартість роботи кранів за варіантами
