Материал: Основы проектирования. Методические указания к выполнению практических работ по дисциплине “Основы проектирования”. Битюцких О.К

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования

"Воронежский государственный технический университет"

Кафедра автоматизированного оборудования машиностроительного производства

ОСНОВЫ ПРОЕКТИРОВАНИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению практических работ по дисциплине

“Основы проектирования” направления 15.03.01 «Машиностроение», профили «Технологии, оборудование и автоматизация машиностроительных произ-

водств», «Оборудование и технологии сварочного производства» студентами всех форм обучения

Воронеж 2021

УДК 621.01 (07) ББК 34.5я7

Составители:

канд. пед. наук О.К. Битюцких

ОСНОВЫ ПРОЕКТИРОВАНИЯ: Методические указания к выполнению практических работ по дисциплине “Основы проектирования” направления 15.03.01 «Машиностроение», профили «Технологии, оборудование и автоматизация машиностроительных производств», «Оборудование и технологии сварочного производства» студентами всех форм обучения / Воронеж. гос. техн. ун-т; Сост. О.К. Битюцких. Воронеж, 2021. 28 с.

Методические указания предназначены для студентов 3 курсов, выполняющих практические работы по дисциплине “Основы проектирования”. Представлена методика кинематического анализа привода механизма и выбора типа электродвигателя. Представлена методика расчета закрытой цилиндрической передачи с нахождением основных параметров зацепления. Приведено большое количество справочных данных в виде таблиц и рисунков.

Методические указания подготовлены в электронном виде в текстовом редакторе MS WORD и содержится в файле: ОП.doc.

Ил. 17, Табл. 15. Библиогр.: 10 назв.

УДК 621.01(07) ББК 34.5я7

Рецензент – М. Н. Краснова, канд. техн. наук, доц кафедры автоматизированного оборудования машиностроительного производства ВГТУ

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

2

ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Кинематический расчет привода производится одновременно с подбором по каталогу приемлемого по мощности и частоте вращения электродвигателя и сводится к определению общего передаточного числа привода и разбивки его между отдельными узлами и типами передач согласно заданной кинематической схеме (рис.1).

Скорость вращения входного вала ω2 (кривошипа) рычажного механизма за-

дана.

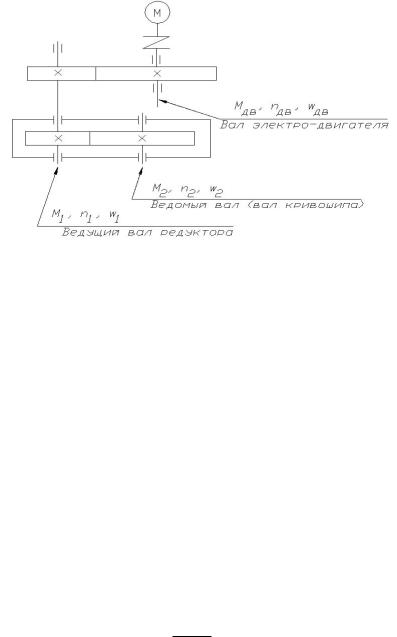

Рис. 1. Кинематическая схема

По найденному уравновешивающему моменту Рур , приложенному к кривошипу, определяют вращающий момент на валу кривошипа привода:

М2 = k Рур lab ,

где Рур – уравновешивающая сила, lab – длина кривошипа,

k – коэффициент запаса, определяемый в зависимости от неучтённых нагрузок, степени влияния сил и моментов трения, ошибки в положении силового расчета, условий эксплуатации и др. k =1,2...3

Находят мощность на ведомом валу привода:

N2 = M2 ω2 ,

где ω2 – угловая скорость вала кривошипа, рад/с. Определяют мощность на валу электродвигателя:

Nдв = ηN2 ,

общ

где ηобщ – КПД всего привода, равный произведению частных КПД передач, входящих в привод:

ηобщ = ηзакр ηоткр ηподшm ,
