Материал: Ответы на тест
3.Изображение типовых поверхностей
3.1.Гранные поверхности и поверхности вращения.
Содержание заданий
(Правильные ответы отмечены «*» )
Задание 59
Призма – это многогранник, у которого боковые ребра:
1 - |
Пересекаются; |
|
|||
2 - |
Параллельны; |
* |
|||
3 - |
Скрещиваются; |
|
|||
4 - |
Отсутствуют. |
|
|||
Задание 60 |
|
||||
Поверхности вращения получаются при: |
|
||||
1 - |
Движении образующей вдоль направляющей прямой линии; |
|
|||
2 - |
Движении образующей вдоль направляющей окружности; |
* |
|||
3 - |
Перемещении образующей параллельно самой себе; |
|
|||
4 - |
Перемещении произвольной линии вдоль произвольной линии. |
|
|||

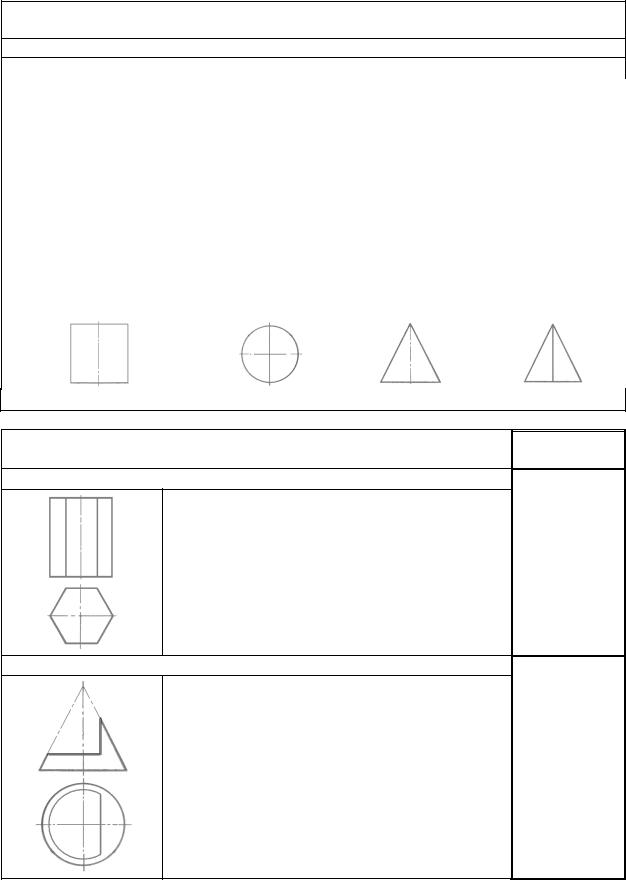

Задание 61 |
|
||||
Фронтальная проекция конуса имеет вид: |
|
||||
|
|
|
|
|
|
1 |
2 |
3 * |
4 |
Содержание задания
Задание 62
Порядок построения чертежа шестигранной призмы следующий:
1 - ___,
2 - ___,
3 - ___.
а) – обводка изображений; б) –построение проекций призмы;
в) – проведение осевых линий.
Задание 63
Порядок построения конуса с вырезом следующий:
1 - ___,
2 - ___,
3 - ___,
4 - ___.
а) – проведение осевых и центровых линий; б) – обводка изображений; в) – построение вырезов;
г) – построение проекций конуса.
Правильный
ответ
1- __(в)__,
2- __(б)__,
3- __(а)__.
1- __(а)__,
2- __(г)__,
3- __(в)__,
4- __(б)__.
|
|
|
|
Содержание задания |
|
|
Варианты ответов |
|||

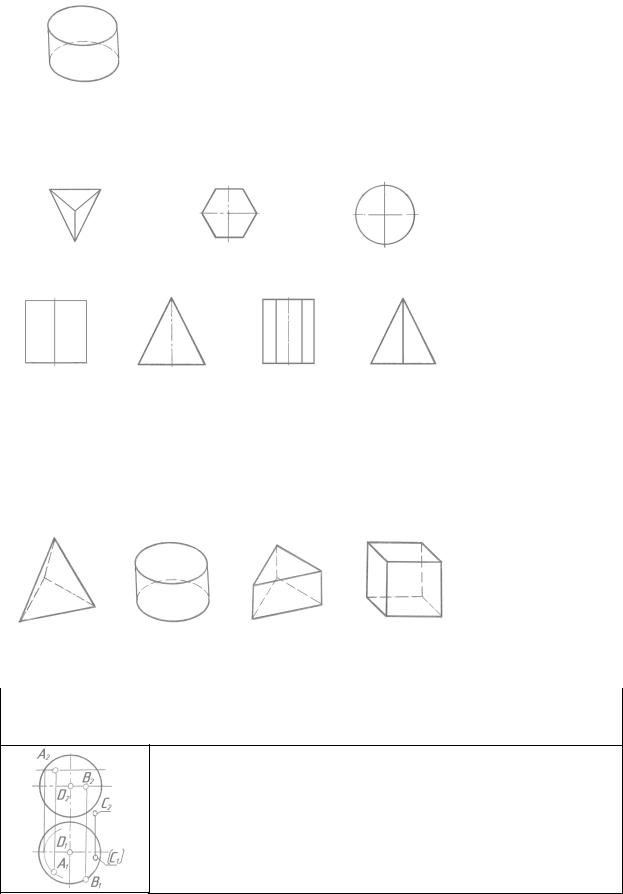

Задание 64 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Геометрическое тело |
имеет название |
Цилиндр |
||||
|
|
|
|
“___________”. |
|
|
||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Задание 65 |
Соответствие проекций геометрических тел |
|
Правильный ответ |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Горизонтальная проекция |
|
|
|
|||||
1 |
|
|
|
|
2 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 Г |
|
|
|
|
|
|
|
|
|
||
|
|
Фронтальная проекция |
|
|
2 В |
|||||
A |
|
|
Б |
|
В |
Г |
|
3 Б |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
||||||||
Задание 66 |
Соответствие названий и наглядных изображений |
|
Правильный ответ |
|||||||
|
геометрических тел |
|
|
|||||||
|
|
|
|
|||||||
|
|
|
|
|
Название |
|
|
|
||
1 |
|
|
|
|
2 |
|
3 |
|
|
|
Куб |
|
|
|
|
Призма |
|
Пирамида |
|
|
|
|
|
|
|
|
Изображение |
|
|
1 Г |
||
A |
|
|
Б |
|
В |
Г |
|
2 В |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 А |
|
|
|
|
|
|
|
|
|||
|
|
|
3.2. Принадлежность точки поверхности |
|
||||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
Содержание задания |
|
|||
|
|
|
|
|
(Правильные ответы отмечены «*» ) |
|
||||
Задание 67 |
|
|
|
|
|
|
|
|
|
|
Поверхности сферы принадлежат точки:
т. A |
т. B |
т. C |
т. D |
|
|
|
|
1 * |
2 * |
3 |
4 |
Содержание задания
(Правильные ответы отмечены «*» )

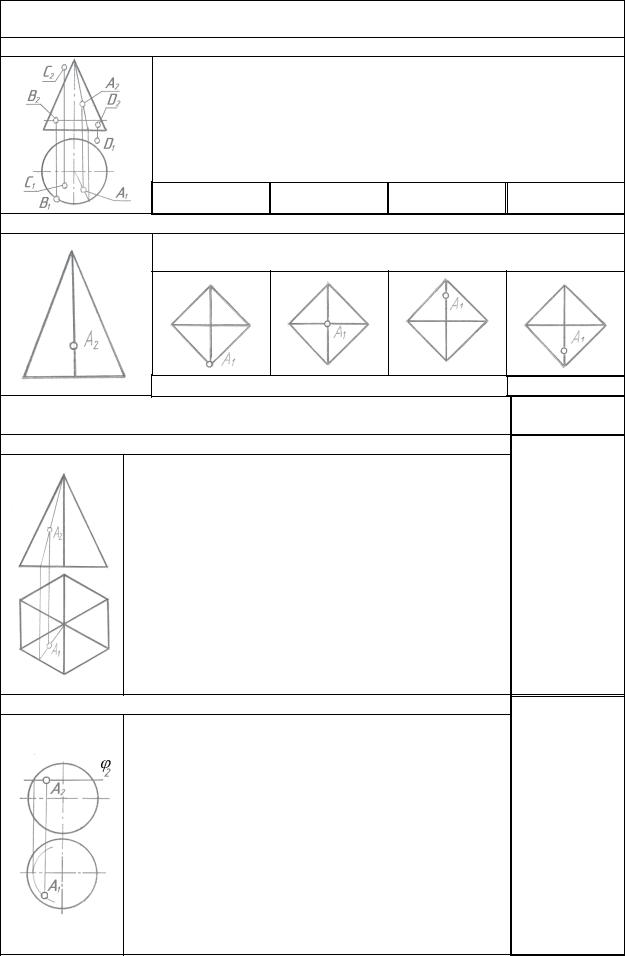

Задание 68
Поверхности конуса принадлежат точки:
т. A |
т. B |
т. C |
т. D |
|
|
|
|
*
Задание 69
Фронтальной проекции т. А, принадлежащей поверхности пирамиды, соответствует горизонтальная проекция:
1 |
2 |
3 |
Содержание задания
Задание 70
Порядок действий при нахождении недостающей проекции точки А следующий:
1 - ___, 2 - ___, 3 - ___, 4 - ___.
а) – через заданную проекцию т. А2 проводится прямая, принадлежащая поверхности; б) – проводится линия связи от заданной проекции точки в сторону искомой; в) – в точке пересечения проекции
вспомогательной прямой с линией связи отмечается искомая проекция точки А1; г) – находится вторая проекция вспомогательной прямой.
Задание 71
Порядок действий при нахождении недостающей проекции точки А на поверхности сферы следующий:
1 - ___, 2 - ___, 3 - ___, 4 - ___.
а) – с учетом видимости фронтальной проекции точки А2 определяется искомая проекция точки А1; б) – через заданную проекцию точки А2 проводится
плоскость; в) – строится фигура сечения плоскостью заданной поверхности.
г) – проводится линия связи от заданной проекции точки А2 в сторону искомой проекции.
4 *
Правильный
ответ
1- __(а)__,
2- __(г)__,
3- __(б)__,
4- __(в)__.
1- __(б)__,
2- __( в)__,
3- __(г)__,
4- __(а)__.
3.3. Сечение геометрических тел плоскостью
Содержание задания (Правильные ответы отмечены «*» )

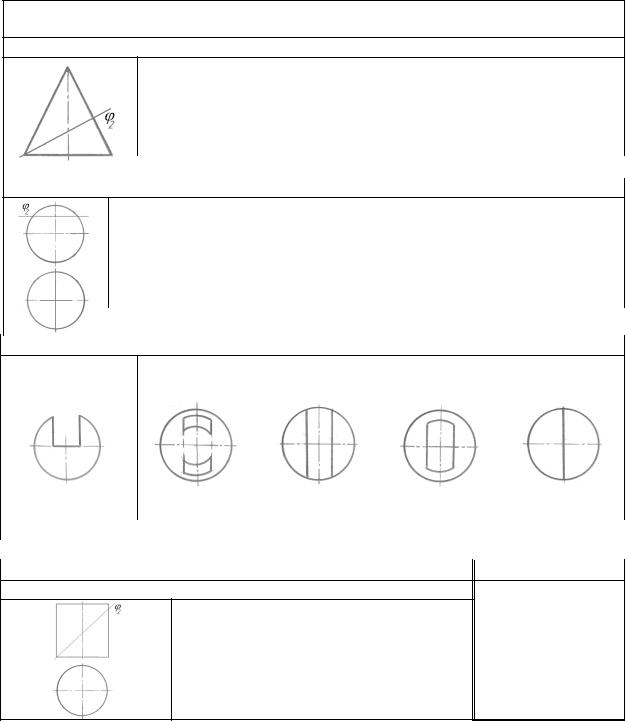

Задание 72
Фигура сечения конуса плоскостью :
|
эллипс |
треугольник |
круг |
парабола |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
* |
|
|
|
Задание 73
Фигура сечения сферы плоскостью проецируется на горизонтальную плоскость проекций в виде:
|
параболы |
окружности |
эллипса |
квадрата |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
|
* |
|
|
|
|
|
|
|
Задание 74
Фронтальной проекции предмета соответствует горизонтальная проекция:
|
|
|
|
|
|
|
|
1 |
|
2 |
3 |
|
4 |
|
|
|
* |
|
|
|
|
|
|
|
|
||
|
Содержание задания |
|
|

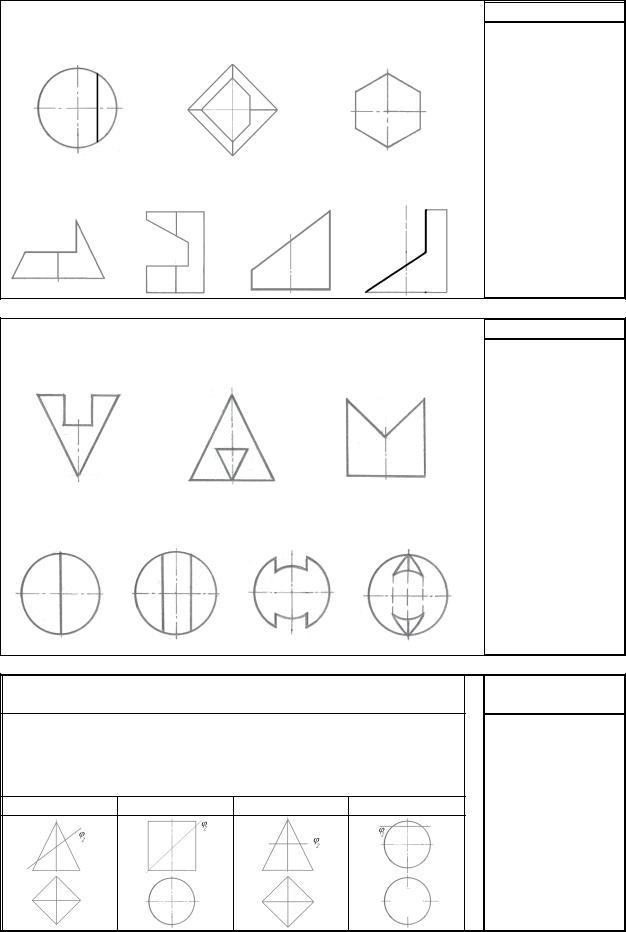

Варианты ответов |
||
Задание 75
Фигура сечения цилиндра плоскостью |
эллипса |
|
имеет форму “________”. |
||
|
Задание 76. |
Соответствие проекций геометрических тел |
|
||||||
|
|
Горизонтальная проекция |
|
|
||||
1 |
|
|
|
2 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Фронтальная проекция |
|
|
||||
|
|
|
|
|
|
|
|
|
A |
|
|
Б |
|
В |
Г |
|
|
|
|
|
|
|
|
|
|
|
Правильный ответ
1 Г
2 А
3 Б
Задание 77. |
Соответствие проекций геометрических тел |
|
|||||
|
Фронтальные проекции |
|
|
||||
1 |
|
|
2 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
Горизонтальные проекции |
|
|
||||
A |
|
Б |
|
В |
Г |
|
|
|
|
|
|
|
|
|
|
Правильный ответ
1 В
2 Г
3 А
Задание 78. Соответствие фигур сечения геометрических тел плоскостью и названий этих фигур
Название фигуры сечения
1 |
2 |
3 |
Квадрат |
Окружность |
Эллипс |
Изображения геометрических тел, рассеченных плоскостью
A |
Б |
В |
Г |
Правильный ответ
1 В
2 Г
3 Б
